उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI वीडियो वॉल कंट्रोलर 16 Ch आउटपुट 18 Ch इनपुट | इनपुट: | 18-सी एक्स एचडीएमआई इनपुट, डीवीआई (1x), एचडीएमआई (1x), वीजीए (1x), एसडीआई (1x), 1 एक्स 4 के एचडीएमआई |
|---|---|---|---|
| आउटपुट: | 16 चैनल एचडीएमआई आउटपुट पोर्ट | इनपुट संकल्प: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p, आदि, कस्टम अल्ट्रा-हाई रेजोल्यूशन के साथ संगत |
| सिस्टम नियंत्रण सॉफ्टवेयर: | एप्लिकेशन प्रो समर्पित नियंत्रण सॉफ्टवेयर | शक्ति: | दोहरी बिजली की आपूर्ति 100AC ~ 240VAC, 50/60 हर्ट्ज, अधिक भरोसेमंद हॉट-स्वैपेबल पावर सप्लाई वर्किंग |
| प्रमुखता देना: | एसडीआई एचडीएमआई वीडियो वॉल कंट्रोलर,7 यू एचडीएमआई वीडियो वॉल कंट्रोलर,7 यू एचडी वीडियो वॉल कंट्रोलर |
||

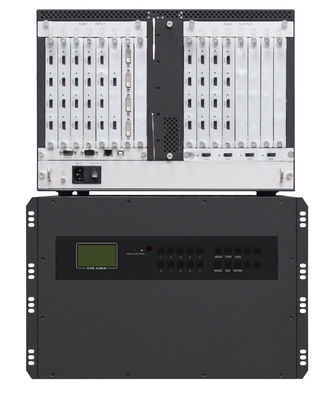

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI वीडियो वॉल कंट्रोलर 16 Ch आउटपुट 18 Ch इनपुट
एचडीएमआई वीडियो वॉल कंट्रोलरपरिचय:
| प्रकार | वस्तु | विस्तार पैरामीटर | ||||
| हवाई जहाज़ के पहिये | 1 यू | 2यू | 3.5 यू | 7यू | 12.5यू | |
| नियंत्रण समिति | 1 | 1 | 1 | 1 | 1 | |
| विस्तार स्लॉट | 1 | 1 | 3 | 1 | 1 | |
| इन/आउट कार्ड स्लॉट | 2 | 4 | 8 | 16 | 36 | |
| वज़न | 8.5 किलो | 11 किलो | 18 किलो | 31.5KG | 49KG | |
| आयाम (एल) * (डब्ल्यू) * (एच) सेमी | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| बोर्ड कार्ड | इनपुट कार्ड | विभिन्न इनपुट कार्डों को मनमाने ढंग से जोड़ा जा सकता है: DVI-I बोर्ड कार्ड (समर्थन समग्रवीडियो, DVI, HDMIL, घटक, VGA), 4K इनपुट कार्ड, SDI कार्ड, IP इनपुट।-एसटीडी बोर्ड, सूचना प्रकाशन बोर्ड, आदि | ||||
| आउटपुट कार्ड | एचडीएमआई कार्ड (इनबिल्ट ऑडियो), एचडीएमआई कार्ड (इनबिल्ट ऑडियो + 3.5 मिमी ऑडियो पोर्ट) | |||||
| नियंत्रण | संचार विधि | समर्थन टीसीपी नेटवर्क नियंत्रण और सीरियल पोर्ट नियंत्रण;समर्थन RS232 और RS485 लूप आउट | ||||
| सीएमएस नियंत्रण | डीआईएमपी सॉफ्टवेयर | |||||
| बीएस नियंत्रण | कोई क्लाइंट सॉफ़्टवेयर स्थापित करने की आवश्यकता नहीं है | |||||
| क्रॉस-प्लेटफ़ॉर्म नियंत्रण | समर्थन विंडोज़, आईओएस मैकोज़, एंड्रॉइड, लिनक्स | |||||
एप्लिकेशन फ़ील्ड का उपयोग करके एचडीएमआई वीडियो वॉल कंट्रोलर:
मुख्य उत्सव:
1. पीओपी पिक्चर आउट पिक्चर मोड:एकाधिक या आंशिक संकेत पूर्ण स्क्रीन या आंशिक स्क्रीन पर प्रदर्शित होते हैं
किसी भी आयत आकार में, सिंगल पैनल अधिकतम 4 वीडियो विंडो बना सकता है।
चित्र 2.2 पीओपी टाइल मोड
2. सिंगल स्क्रीन ज्यादा से ज्यादा 16 वीडियो विंडो बना सकती है:एक ही पूरी स्क्रीन में, 4 सीबीडी क्षेत्र सेट कर सकते हैं,
प्रत्येक सीबीडी 4 विंडो खोल सकता है, यानी सिंगल स्क्रीन अधिकतम 16 विंडो बना सकती है।
3. पीआईपी मोड:पृष्ठभूमि के रूप में कुछ एक चित्र का उपयोग करें;अन्य वीडियो विंडो टाइल मोड को अपनाती हैं।
4. ओवरलैपिंग मोड:पृष्ठभूमि के रूप में कुछ एक चैनल का उपयोग करें, अन्य चैनल भी प्रदर्शित कर रहे हैं
अतिव्यापी भाग के साथ स्क्रीन पर अदृश्य।
5.स्केलिंग और पोजिशनिंग:आकार स्केलेबल और स्थिति समायोज्य है।
6. एज शील्ड तकनीक:पारंपरिक स्प्लिसिंग तकनीक के तहत, जब वीडियो वॉल के साथ सामना किया जाता है
रियर प्रोजेक्टर, पैनल टीवी, एलसीडी/पीडीपी या डीएलपी, सीआरटी से युक्त, क्योंकि उनके चित्र
विभाजित और आसन्न डिस्प्ले अंतराल के कारण अत्याधुनिक प्रदर्शित नहीं कर सकते हैं, समग्र चित्र
अस्वाभाविक रूप से असामान्य हो जाएगा।
परिष्कृत पिक्सेल समायोजन और किनारे संकेत के माध्यम से स्वचालित रूप से विस्तारित, किनारे को कवर करने वाला भाग
एक प्राकृतिक और सहज ज्ञान युक्त देखने को प्राप्त करने के लिए परिरक्षित है।डिबगिंग के दौरान, उपयोगकर्ताओं को केवल इनपुट करने की आवश्यकता होती है
नियंत्रण सॉफ्टवेयर डिस्प्ले यूनिट का आकार मान और बैक एज की अनुमानित चौड़ाई मान,
यह स्वचालित रूप से आवश्यक परिरक्षण सीमा की गणना करेगा और हमारी अनूठी तकनीकों के साथ मास्क का प्रदर्शन करेगा।
7. एज फाइन-ट्यूनिंग तकनीक:के माध्यम से स्प्लिसिंग स्क्रीन एज के सिंगल पिक्सेल पर समायोजन करें
निर्बाध स्प्लिसिंग तक पहुंचने के लिए नियंत्रण सॉफ्टवेयर का संचालन।तकनीक सामने प्रक्षेपण के लिए उपयुक्त है,
रियर प्रोजेक्शन, डीएलपी डिस्प्ले वगैरह।
8. उपयोगकर्ता द्वारा परिभाषित मोड:हम प्रचुर मात्रा में असाइन करने योग्य मोड फ़ंक्शन प्रदान करते हैं, 30 अंतर्निहित उपयोगकर्ता-परिभाषित मोड हैं,
और बहुत सारे बाहरी उपयोगकर्ता-असाइन किए गए मोड, और टच पैनल समर्थित जैसे कि Crestron।
9. छवि पैरामीटर (श्वेत संतुलन/चमक/विपरीत/संतृप्ति) समायोजन:
सभी पैरामीटर मानक स्थिति के रूप में सेट किए जाते हैं जब माल कारखाने से निकलता है, उपयोगकर्ता समायोजित कर सकते हैं
यह वास्तविक आवश्यकता के अनुसार।उदाहरण के लिए, उपयोगकर्ता प्रत्येक आउटपुट के सफेद संतुलन को समायोजित कर सकता है
टीवी वॉल/स्प्लिसिंग वॉल के व्यापक सफेद संतुलन को यथासंभव पूर्ण स्थिति में पहुंचाएं।
10. पृष्ठभूमि लोगो प्रदर्शन (अनुकूलित आवश्यकता):पृष्ठभूमि लोगो प्रदर्शन के रूप में उपलब्ध है,
ग्राहक की मांग के अनुसार, हम विभाजन छवियों को संबंधित इंटरफेस में स्टोर करेंगे,
पृष्ठभूमि लोगो को एक पूर्ण छवि में विभाजित किया जा सकता है, प्रत्येक ऑन-स्क्रीन पृष्ठभूमि लोगो को सक्रिय किया जा सकता है
या निष्क्रिय कर दिया गया है और आपको आवश्यकतानुसार स्वतंत्र रूप से बदला जा सकता है।
आवेदन का उपयोग करना:
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI वीडियो वॉल कंट्रोलर 16 Ch आउटपुट 18 Ch इनपुट
