उत्पाद विवरण:
|
| एचडीएमआई अनुपालन: | एचडीएमआई 2.0 | एचडीसीपी अनुपालन: | एचडीसीपी 2.2 / एचडीसीपी 1.4 |
|---|---|---|---|
| वीडियो बैंडविड्थ: | 18जीबीपीएस | वीडियो संकल्प: | 4K60Hz तक 4:4:4 |
| रंगीन स्थान: | आरजीबी / वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2/4:2:0, वाईयूवी 4:4:4 | ईएसडी सुरक्षा: | मानव शरीर मॉडल - ± 8kV (एयर-गैप डिस्चार्ज) और ± 4kV (संपर्क डिस्चार्ज) |
| आवास: | धातु संलग्नक | रंग: | काला |
| आयाम: | ट्रांसमीटर / रिसीवर: 61 मिमी [डब्ल्यू] x 88 मिमी [डी] x 18 मिमी [एच] | वज़न: | ट्रांसमीटर: 160g, रिसीवर: 155g |
| बिजली की आपूर्ति: | इनपुट: एसी 100 - 240 वी 50/60 हर्ट्ज आउटपुट: डीसी 12 वी / 1 ए | बिजली की खपत: | 3.84 डब्ल्यू |
| प्रमुखता देना: | 18Gbps HD वीडियो एक्सटेंडर,HDMI2.0 HD वीडियो एक्सटेंडर,18Gbps HDMI ओवर कैट एक्सटेंडर |
||

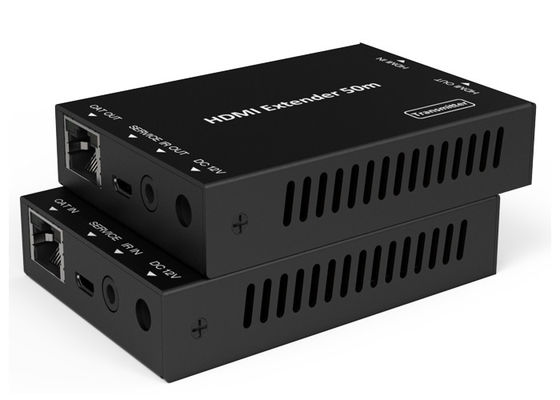

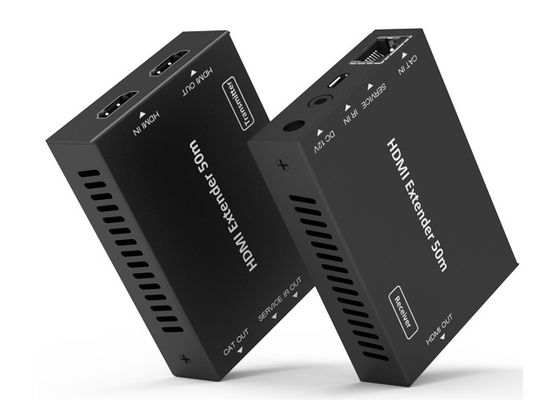

18 जीबीपीएस एचडी वीडियो एक्सटेंडर 50 मीटर एचडीएमआई ओवर कैट मेटल एनक्लोजर
कैट एक्सटेंडर 50 मीटर पर 18 जीबीपीएस एचडीएमआई
1। परिचय
एचडीएमआई 18 जीबीपीएस एक्सटेंडर हाई डेफिनिशन वीडियो / ऑडियो सिग्नल का विस्तार कर सकता है और वन-वे IR, और ट्रांस . के बीच की दूरी 164 फीट / 50 मीटर तक हैएक Cat5e/6 केबल पर मिटर और रिसीवर।यह संकल्प का समर्थन करता है 4K2K@60Hz 4:4:4, 18Gbps और HDCP 2.2।इसके अलावा, विस्तारक समान हैएकतरफा आईआर पास-थ्रू के साथ पीपीपी जो स्रोत नियंत्रण और एक के लिए अनुमति देता है एचडीएमआई लूप आउटपुट।
विस्तारक में दो इकाइयाँ शामिल हैं: ट्रांसमीटर इकाई और रिसीवर इकाई।ट्रांसएचडीएमआई इनपुट सिग्नल को कैप्चर करने के लिए मिटर यूनिट जिम्मेदार है और सिग्नल को वहन करती है एक लागत प्रभावी Cat6 केबल के माध्यम से, और IR नियंत्रण संकेतों का उत्सर्जन।प्राप्तकर्ता इकाई एचडीएमआई सिग्नल प्राप्त करने और आईआर नियंत्रण संचारित करने के लिए जिम्मेदार है संकेत।
एक्सटेंडर एक से अधिक एचडीएमआई एक्सटेंशन के लिए सबसे सुविधाजनक समाधान प्रदान करता है एकल Cat5e/6 लंबी दूरी की क्षमता के साथ, और के लिए सही समाधान है कोई आवेदन।
2. विशेषताएं
एचडीएमआई 2.0, एचडीसीपी 2.2 / एचडीसीपी 1.4 और डीवीआई 1.0 अनुपालन
☆ 18Gbps बैंडविड्थ का समर्थन करता है
4k2k@60Hz 4:4:4 तक इनपुट और आउटपुट वीडियो रिज़ॉल्यूशन का समर्थन करता है
164 फीट / 50 मीटर तक की दूरी
☆ एक एचडीएमआई लूप आउटपुट का समर्थन करता है
वन-वे IR पास-थ्रू का समर्थन करता है
एचडीआर फ़ंक्शन का समर्थन करता है
PoC (पावर ओवर केबल) फ़ंक्शन का समर्थन करता है, इसका मतलब है कि या तो ट्रांसमीटर
या रिसीवर 12V/1A पावर एडॉप्टर द्वारा संचालित आपूर्ति है, दूसरा नहीं है
बिजली की आपूर्ति की जरूरत है।)
स्वचालित प्रतिलिपि ईडीआईडी फ़ंक्शन का समर्थन करता है
आसान और लचीली स्थापना के लिए कॉम्पैक्ट डिजाइन।
3. पैकेज सामग्री
① 1× HDMI 18Gbps एक्सटेंडर (ट्रांसमीटर)
② 1× HDMI 18Gbps एक्सटेंडर (रिसीवर)
③ 1× IR ब्लास्टर केबल (1.5 मीटर)
④ 1 × 20 ~ 60 किलोहर्ट्ज़ आईआर रिसीवर केबल (1.5 मीटर)
⑤ 1 × 12V / 1A लॉकिंग पावर एडॉप्टर
⑥ 4× बढ़ते कान
⑦ 1× उपयोगकर्ता मैनुअल
4. निर्दिष्टीकरण
| तकनीकी | ||
| एचडीएमआई अनुपालन | एचडीएमआई 2.0 | |
| एचडीसीपी अनुपालन | एचडीसीपी 2.2 / एचडीसीपी 1.4 | |
| वीडियो बैंडविड्थ | 18जीबीपीएस | |
| वीडियो संकल्प | 4K60Hz तक 4:4:4 | |
| रंगीन स्थान | आरजीबी / वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2/4:2:0, वाईयूवी 4:4:4 | |
| रंग की गहराई |
8/10/12-बिट (1080P60Hz, 4K30Hz, 4K60Hz YCbCr .) 4:2:2/4:2:0) 8-बिट (4K60Hz 4:4:4) |
|
| एचडीएमआई ऑडियो प्रारूप |
एलपीसीएम 2.0/2.1/5.1/6.1/7.1, डॉल्बी डिजिटल, डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस (डीडी+), डीटीएस-ईएस, डीटीएस एचडी मास्टर, डीटीएस एचडी-एचआरए, डीटीएस-एक्स |
|
| ईएसडी सुरक्षा | मानव शरीर मॉडल - ± 8kV (एयर-गैप डिस्चार्ज) और ± 4kV (संपर्क डिस्चार्ज) | |
| सम्बन्ध | ||
| ट्रांसमीटर |
इनपुट: 1x एचडीएमआई टाइप ए [19-पिन महिला] 1x सेवा [माइक्रो यूएसबी, अपडेट पोर्ट] आउटपुट: 1x एचडीएमआई टाइप ए [19-पिन महिला] 1x IR OUT [3.5mm स्टीरियो मिनी-जैक] 1x कैट आउट [RJ45, 8-पिन महिला] |
|
| रिसीवर |
इनपुट: 1x IR IN [3.5mm स्टीरियो मिनी-जैक] 1x CAT IN [RJ45, 8-पिन महिला] 1x सेवा [माइक्रो यूएसबी, अपडेट पोर्ट] आउटपुट: 1x एचडीएमआई टाइप ए [19-पिन महिला] |
|
| यांत्रिक | ||
| आवास | धातु संलग्नक | |
| रंग | काला | |
| आयाम |
ट्रांसमीटर / रिसीवर: 61 मिमी [डब्ल्यू] x 88 मिमी [डी] x 18 मिमी [एच] |
|
| वज़न | ट्रांसमीटर: 160g, रिसीवर: 155g | |
| बिजली की आपूर्ति |
इनपुट: एसी 100 - 240V 50/60 हर्ट्ज आउटपुट: डीसी 12 वी / 1 ए |
|
| बिजली की खपत | 3.84 डब्ल्यू | |
| परिचालन तापमान | 32 - 104°F / 0 - 40°C | |
| भंडारण तापमान | -4 - 140°F / -20 - 60°C | |
| सापेक्षिक आर्द्रता | 20 - 90% आरएच (कोई संक्षेपण नहीं) | |
| संकल्प / दूरी | 4K60 - फीट / मीटर | 4K30 / 1080P - फीट / मीटर |
| CAT5e | 164 फीट / 50 एम | 164 फीट / 50 एम |
| CAT6/6a/7 | 197 फीट / 60M | 230 फीट / 70M |
| एचडीएमआई इन / आउट | 10 फीट / 3M | 30 फीट / 10M |
| "प्रीमियम हाई स्पीड एचडीएमआई" केबल के उपयोग की अत्यधिक अनुशंसा की जाती है। | ||
5. ऑपरेशन नियंत्रण और कार्य
5.1 ट्रांसमीटर पैनल
| संख्या | नाम | समारोह विवरण |
| 1 | एचडीएमआई आउट | एचडीएमआई लूप आउटपुट पोर्ट, एचडीएमआई केबल के साथ टीवी या प्रोजेक्टर जैसे एचडीएमआई डिस्प्ले डिवाइस से कनेक्ट करें। |
| 2 | एचडीएमआई इन | एचडीएमआई इनपुट पोर्ट, एचडीएमआई स्रोत डिवाइस जैसे डीवीडी या पीएस 4 प्लेयर से एचडीएमआई केबल से कनेक्ट करें। |
| 3 | कैट आउट | CAT6 केबल के साथ रिसीविंग एंड पर CAT IN पोर्ट से कनेक्ट करें। |
| 4 |
पावर संकेतक दीपक (हरा) |
ट्रांसमीटर चालू होने पर दीपक रोशन होगा। |
| 5 |
डेटा संकेत दिशा बताने वाला दीपक (संतरा) |
जब ट्रांसमीटर और रिसीवर के पास सिग्नल ट्रांसमिशन होगा तो लैंप रोशन होगा। |
| 6 | सर्विस पोर्ट | फर्मवेयर अद्यतन उपयोग के लिए। |
| 7 | आईआर आउट | वाइडबैंड आईआर ब्लास्टर केबल से कनेक्ट करें।IR सिग्नल रिसीवर के IR IN पोर्ट से आता है। |
| 8 | डीसी 12वी |
यूनिट में DC 12V/1A बिजली की आपूर्ति प्लग करें और एडॉप्टर को AC आउटलेट से कनेक्ट करें। (टिप्पणी:एक्सटेंडर PoC फ़ंक्शन का समर्थन करता है, इसका मतलब है कि या तो ट्रांसमीटर या रिसीवर 12V / 1A पावर एडॉप्टर द्वारा संचालित होता है, दूसरे को बिजली की आपूर्ति की आवश्यकता नहीं होती है।) |
5.2 रिसीवर पैनल
| संख्या | नाम | समारोह विवरण |
| 1 | एचडीएमआई आउट | एचडीएमआई आउटपुट पोर्ट, एचडीएमआई केबल के साथ टीवी या प्रोजेक्टर जैसे एचडीएमआई डिस्प्ले डिवाइस से कनेक्ट करें। |
| 2 | कैट इन | CAT6 केबल के साथ ट्रांसमीटर सिरे पर CAT OUT पोर्ट से कनेक्ट करें। |
| 3 |
पावर संकेतक दीपक (हरा) |
रिसीवर के चालू होने पर दीपक रोशन होगा। |
| 4 |
डेटा संकेत दिशा बताने वाला दीपक (संतरा) |
जब ट्रांसमीटर और रिसीवर के पास सिग्नल ट्रांसमिशन होगा तो लैंप रोशन होगा। |
| 5 | सर्विस पोर्ट | फर्मवेयर अद्यतन उपयोग के लिए। |
| 6 | आईआर आईएन | वाइडबैंड IR रिसीवर केबल से कनेक्ट करें।IR सिग्नल ट्रांसमीटर के IR OUT पोर्ट को भेजेगा। |
| 7 | डीसी 12वी |
यूनिट में DC 12V/1A बिजली की आपूर्ति प्लग करें और एडॉप्टर को AC आउटलेट से कनेक्ट करें। (नोट: एक्सटेंडर PoC फ़ंक्शन का समर्थन करता है, इसका मतलब है कि या तो ट्रांसमीटर या रिसीवर 12V / 1A पावर एडॉप्टर द्वारा संचालित होता है, दूसरे को बिजली की आपूर्ति की आवश्यकता नहीं होती है।) |
5.3 आईआर पिन परिभाषा
आईआर रिसीवर और ब्लास्टर पिन की परिभाषा नीचे दी गई है:
IR केबल उपयोग विधि के बारे में IR सिस्टम आरेख निम्नलिखित है।
6. आवेदन उदाहरण
