उत्पाद विवरण:
|
| एचडीसीपी अनुपालन: | एचडीसीपी 2.2 / 1.x | वीडियो बैंडविड्थ: | 594 मेगाहर्ट्ज / 18 जीबीपीएस |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | एचडीएमआई ऑडियो प्रारूप: | LPCM 7.1CH, डॉल्बी ट्रूएचडी और डीटीएस-एचडी मास्टर ऑडियो |
| इनपुट: | 4×एचडीएमआई टाइप ए [19-पिन फीमेल] 1×आईआर रिसीवर विंडो 1×माइक्रो यूएसबी | आउटपुट: | 4×एचडीएमआई टाइप ए [19-पिन फीमेल] |
| आवास: | धातु संलग्नक | रंग: | काला |
| DIMENSIONS: | 220 मिमी (डब्ल्यू) × 205 मिमी (डी) × 19 मिमी (एच) | वज़न: | 535 ग्राम |
| बिजली की आपूर्ति: | इनपुट: AC100~240V 50/60Hz आउटपुट: DC 12V/2.5A(US/EU मानक, CE/FCC/UL प्रमाणित) | Power Consumption: | 11.04W |
| परिचालन तापमान: | 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट | भंडारण तापमान: | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| सापेक्षिक आर्द्रता: | 20 ~ 90% आरएच (गैर संघनक) | ||
| प्रमुखता देना: | 4x4 वीडियो स्विचर,18 जीबीपीएस 4k एचडीएमआई स्विचर,594 मेगाहर्ट्ज 4x4 वीडियो स्विचर |
||

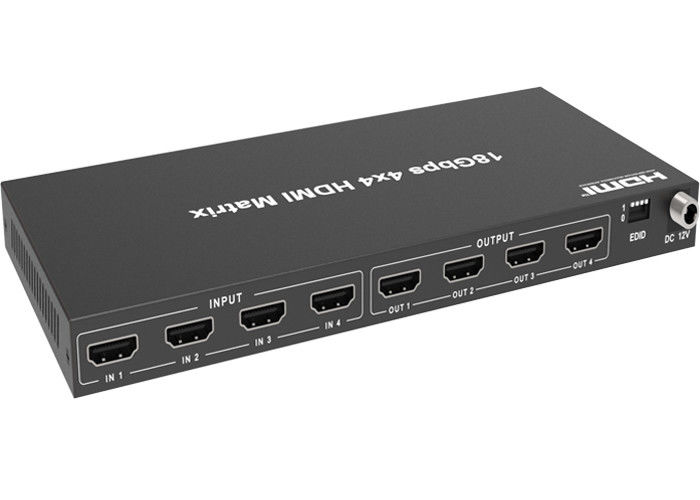

18 जीबीपीएस 4के एचडीएमआई वीडियो 4x4 मैट्रिक्स स्विचर
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 वीडियो स्विचर धातु संलग्नक
1 परिचय
4x4 एचडीएमआई मैट्रिक्स वीडियो सिग्नल के प्रसारण का समर्थन करता है (4K2K@60Hz YCbCr 4:4:4 तक) मल्टीचैनल डिजिटल ऑडियो के साथ चार तक
चार एचडीएमआई आउटपुट तक उच्च परिभाषा स्रोत।प्रत्येक आउटपुट डाउनस्केलर कार्यक्षमता का समर्थन करता है।यह चार डिस्प्ले पर एक ही या अलग स्क्रीन प्रदर्शित कर सकता है (उपयोगकर्ता किसी सिग्नल स्रोत के लिए डिस्प्ले स्क्रीन चुन सकता है)।इसके अलावा, उत्पाद में वितरण मोड और स्विचिंग मोड है।
2. सुविधाएँ
☆ एचडीसीपी 2.2 अनुपालन
☆ 24bit RGB/YCbCr 4:4:4 के साथ 4K2K@60Hz तक
☆ एचडीआर, एचडीआर10, एचडीआर10+, डॉल्बी विजन पासथ्रू
☆ समर्थन LPCM 7.1CH, डॉल्बी ट्रूएचडी, और डीटीएस-एचडी मास्टर ऑडियो
☆ समर्थन 4K -> 1080P डाउनस्केलर
☆ उन्नत ईडीआईडी प्रबंधन का समर्थन करें
☆ पैनल या आईआर रिमोट कंट्रोल के माध्यम से लचीला नियंत्रण
3. पैकेज सामग्री
① 1 × 4 × 4 एचडीएमआई मैट्रिक्स
② 1× 12V/2.5A पावर एडॉप्टर
③ 1 × मैट्रिक्स आईआर रिमोट कंट्रोल
④ 1 × उपयोगकर्ता मैनुअल
⑤ 2 × बढ़ते कान
4.ऑपरेशन नियंत्रण और कार्य
सामने का हिस्सा
|
नहीं। |
नाम |
समारोह विवरण |
|
1 |
ओएलईडी स्क्रीन |
प्रदर्शन मैट्रिक्स स्विचिंग स्थिति, इनपुट / आउटपुट पोर्ट, ईडीआईडी, बॉड दर, आईपी पता। |
|
2 |
सत्ता का नेतृत्व किया |
जब उत्पाद बिजली की आपूर्ति से जुड़ा होता है, और उत्पाद स्टैंडबाय पर होता है तो लाल रंग में एलईडी हरे रंग में प्रकाशित होगी। |
|
3 |
इनपुट / आउटपुट बटन |
आपको सबसे पहले एक आउटपुट बटन (1~8) दबाना होगा और फिर संबंधित का चयन करने के लिए एक इनपुट बटन (1~8) दबाना होगा आउटपुट पोर्ट के लिए इनपुट स्रोत। |
|
4 |
मेनू / दर्ज करें / ऊपर नीचे |
①ईडीआईडी जांच:प्रारंभिक ओएलईडी डिस्प्ले स्क्रीन पर, दबाएं मैट्रिक्स स्विचिंग स्टेट इंटरफ़ेस में प्रवेश करने के लिए "मेनू" बटन, फिर प्रत्येक एचडीएमआई इनपुट पोर्ट की वर्तमान ईडीआईडी जानकारी की जांच करने के लिए "यूपी / डाउन" बटन दबाएं। ②ईडीआईडी सेटिंग:प्रारंभिक ओएलईडी डिस्प्ले स्क्रीन पर, दबाएं EDID सेटिंग इंटरफ़ेस में प्रवेश करने के लिए "MENU" बटन दबाएं आवश्यक EDID का चयन करने के लिए "UP/DOWN" बटन, और "ENTER" बटन दबाएं।एक प्रांप्ट "कॉपी टू इनपुट:" दिखाई देगा।फिर सेट करने के लिए आवश्यक इनपुट पोर्ट का चयन करने के लिए "UP/DOWN" बटन दबाएं, और पुष्टि करने के लिए फिर से "ENTER" बटन दबाएं। ③बॉड दर सेटिंग:प्रारंभिक OLED डिस्प्ले स्क्रीन पर, बॉड दर इंटरफ़ेस में प्रवेश करने के लिए "मेनू" बटन दबाएं, और आवश्यक बॉड दर का चयन करने के लिए "UP/DOWN" बटन दबाएं, अंत में सेटिंग की पुष्टि करने के लिए "ENTER" बटन दबाएं। ④आईपी एड्रेस चेक:प्रारंभिक ओएलईडी डिस्प्ले स्क्रीन पर, आईपी इंटरफेस में प्रवेश करने के लिए "मेनू" बटन दबाएं, फिर दबाएं वर्तमान आईपी पते की जांच करने के लिए "यूपी / डाउन" बटन।"मेनू" बटन को फिर से दबाने से प्रारंभिक OLED प्रदर्शन स्थिति वापस आ जाएगी। |
|
5 |
बिजली का बटन |
प्रवेश करने के लिए 3 सेकंड के लिए पावर बटन को लंबे समय तक दबाएं स्टैंडबाय मोड, फिर डिवाइस को जगाने के लिए इसे थोड़ा दबाएं। |
|
6 |
आईआर विंडो |
IR रिसीवर विंडो, यह केवल इस उत्पाद से IR रिमोट सिग्नल प्राप्त करता है। |
|
7 |
लॉक बटन |
फ्रंट पैनल बटन (पावर बटन को छोड़कर) को लॉक करने के लिए LOCK बटन को छोटा दबाएं;अनलॉक करने के लिए इसे फिर से दबाएं। |
पिछला पैनल
|
नहीं। |
नाम |
समारोह विवरण |
|
1 |
आईआर एक्सटी |
यदि यूनिट की आईआर रिसीवर विंडो अवरुद्ध है या यूनिट इन्फ्रारेड लाइन ऑफ साइट से बंद क्षेत्र में स्थापित है, तो आईआर रिमोट सिग्नल प्राप्त करने के लिए आईआर रिसीवर केबल को "आईआर एक्सटी" पोर्ट में डाला जा सकता है। |
|
2 |
एल / आर आउट (1-8) |
एनालॉग ऑडियो आउटपुट पोर्ट, एक 3.5 मिमी ऑडियो केबल के माध्यम से एक एम्पलीफायर या स्पीकर से कनेक्ट करें। |
|
3 |
मनाना (1-8) |
समाक्षीय ऑडियो आउटपुट पोर्ट, एक समाक्षीय केबल के माध्यम से ऑडियो एम्पलीफायर जैसे ऑडियो आउटपुट डिवाइस से कनेक्ट करें। |
|
4 |
टीसीपी / आईपी पोर्ट |
TCP/IP कंट्रोल पोर्ट, RJ45 केबल के साथ PC या राउटर से कनेक्ट करें. |
|
5 |
RS-232 पोर्ट |
RS-232 कमांड ट्रांसमिट करने के लिए D-सब 9-पिन केबल द्वारा पीसी या कंट्रोल सिस्टम से कनेक्ट करें। |
|
6 |
जीएनडी |
आवास को जमीन से जोड़ दें। |
|
7 |
इनपुट पोर्ट (1-8) |
एचडीएमआई इनपुट पोर्ट, एचडीएमआई स्रोत डिवाइस जैसे कि डीवीडी या सेट-टॉप बॉक्स को एचडीएमआई केबल से कनेक्ट करें। |
|
8 |
आउटपुट पोर्ट (1-8) |
एचडीएमआई आउटपुट पोर्ट, एचडीएमआई डिस्प्ले डिवाइस जैसे टीवी या मॉनिटर को एचडीएमआई केबल से कनेक्ट करें। |
|
9 |
डीसी 12 वी |
12V/5A पावर एडॉप्टर से कनेक्ट करें। |
