उत्पाद विवरण:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| इनपुट और आउटपुट संकेत: | TMDS स्तर (DVI1.0 का अनुपालन) | मॉड्यूल आयाम: | 59.5LX20.0WX10.5H |
| ऑप्टिकल कनेक्टर: | 1x एलसी कनेक्टर | इलेक्ट्रिक कनेक्टर: | एचडीएमआई प्लग |
| अनुशंसित फाइबर: | OM3 मिमी फाइबर या एकल-मोड फाइबर | दूरी बढ़ाओ: | 300 |
| प्रमुखता देना: | 300 मीटर एचडी वीडियो एक्सटेंडर,1310 एनएम एचडी वीडियो एक्सटेंडर,1550 एनएम मिनी एचडीएमआई एक्सटेंडर |
||
1xlc मिनी 300M HD वीडियो एक्सटेंडर 1310NM 1550NM HDMI प्लग
1xlc HDMI फाइबर एक्सटेंडर 1310/1550NM 300M
विशेषताएँ:
***3840*2160/30Hz तक संकल्प (y: u: v 4: 4: 4);
***समर्थन संकल्प 3840*2160/30Hz (y: U: V 4: 2: 0)
***OM3 MMF या SMF फाइबर पर 300 मीटर तक DVI डेटा को विस्तारित किया;
***HDCP का समर्थन करें;
***1x LC OM3 मिमी फाइबर या एसएम फाइबर के साथ वियोज्य सुविधा;
***मॉड्यूल ग्राफिक स्रोतों के लिए सीधे प्लग करने के लिए पर्याप्त कॉम्पैक्ट हैं और एचडीएमआई प्लग को अपनाकर प्रदर्शित करते हैं;
***ट्रांसमीटर और रिसीवर के लिए दो (2) +5 वी डीसी पावर एडेप्टर शामिल हैं;
***माइक्रो यूएसबी-बी पावर कनेक्टर;
***नगण्य आरएफआई/ईएमआई उत्सर्जन और वीडियो की गुणवत्ता के नुकसान के साथ डेटा सुरक्षा कोई तांबे के कंडक्टर के कारण मौजूद नहीं है;
आवेदन:
***डिजिटल FPDs, PDPS और प्रोजेक्टर मेडिकल उपकरणों, एयरो, ट्रैफ़िक कंट्रोल, फैक्ट्री और बैंक के लिए
***सम्मेलन कक्ष और सभागार में डिजिटल एफपीडी और प्रोजेक्टर
***रिमोट सिस्टम से पूर्ण मोशन ग्राफिक डिस्प्ले दिखाते हुए डिजिटल एफपीडी के साथ कियोस्क
***पीडीपी सार्वजनिक साइटों में जानकारी के लिए प्रदर्शित करता है
***सड़कों पर और स्टेडियमों में साइनबोर्ड का नेतृत्व किया
अनुप्रयोग आरेख:

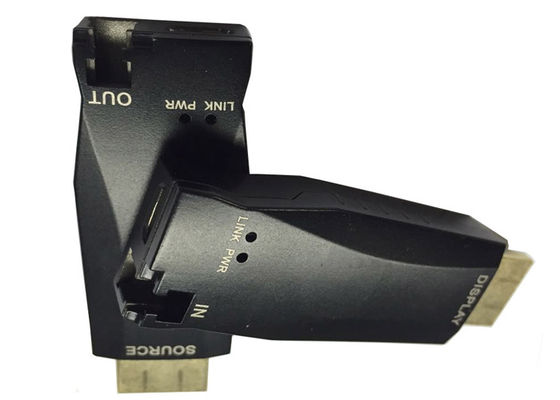

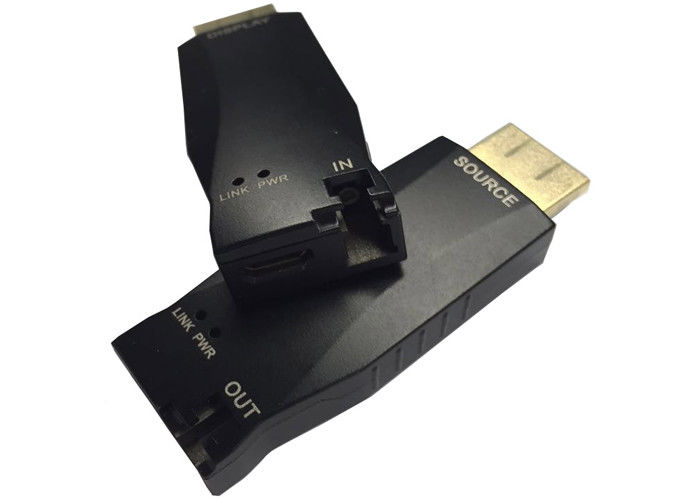

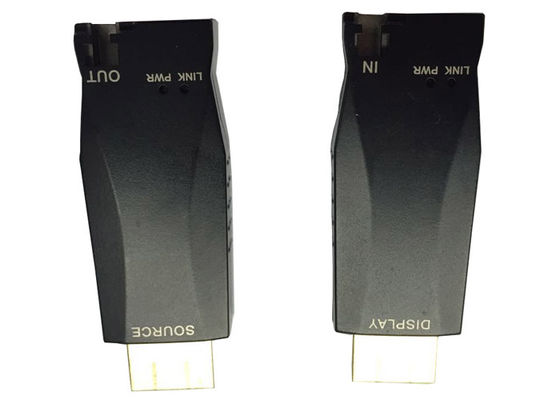

उत्पादों की तस्वीर:
विवरण:
WLHDMI-304S-TR ऑप्टिकल एक्सटेंशन मॉड्यूल में ट्रांसमीटर मॉड्यूल और रिसीवर मॉड्यूल होते हैं, जिनमें से प्रत्येक में एलसी कनेक्टर और एक एचडीएमआई प्लग होता है। उपयोगकर्ता सिरों पर एलसी फेरूल्स के साथ फाइबर-ऑप्टिक केबलों की लंबाई चुनकर अपने विवेक पर विस्तार की लंबाई तय कर सकते हैं। यह ग्राफिक TMDS सिग्नल को चयनित OM3 मल्टी-मोड ग्लास फाइबर या सिंगल-मोड फाइबर के मोडल बैंडविड्थ की सीमा तक एक्स्टेंसिबल होने के लिए प्रदान करता है।
WLHDMI-304S-T और WLHDMI-304S-R के बीच का संचार द्विदिश है, -t -t -r से डेटा दर 1310nm के साथ 10.2gb/s है, और -r से -t -t -t1550nm के साथ 250mb/s, एक फाइबर के साथ एक फाइबर और 1550nm ऑप्टिकल सिग्नल है। एचडीएमआई एक्सटेंडर।
WLHDMI-304S HDMI EXTENDEND COMPLINT HDMI 1.4 मानक, यह समर्थन रिज़ॉल्यूशन 3840*2016/30Hz (YUV 4: 4: 4) या 3840*2016/60Hz (YUV 4: 2: 0) तक है। यह OM3 MMF और SMF पर 300 मीटर तक की दूरी का समर्थन करता है।
विस्तारक तीन भागों का गठन निम्नानुसार हैं;
- एक ट्रांसमीटर; P/N: WLHDMI-304S-T
- एक रिसीवर; P/n: WLHDMI-304S-R
- डीसी 5 वी 1 ए आउटलेट के साथ 110 वी -240 वी के लिए दो एसी एडेप्टर
तकनीकी निर्देश
-विशेष विवरण
-सामान्य विनिर्देश
|
|
पैरामीटर |
विशेष विवरण |
|
संकल्प |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4: 4: 4) |
|
4k*2k 60Hz |
3840x2160/60Hz। (YUV 4: 2: 0) |
|
|
अवयव |
TX मॉड्यूल में लेजर डायोड |
1310nm FP लेजर और 1550nm पिन पीडी |
|
आरएक्स मॉड्यूल में फोटो डायोड |
1550NM FP लेजर और 1310nm पिन पीडी |
|
|
डब्ल्यूडीएम फ़िल्टर |
एकीकृत 1310nm/1550nm फ़िल्टर |
|
|
विद्युतीय |
इनपुट और आउटपुट संकेत |
TMDS स्तर (DVI1.0 का अनुपालन) |
|
आंकड़ा अंतरण दर |
अधिकतम। 3.4Gbps |
|
|
अधिकतम पिक्सेल घड़ी आवृत्ति |
340MB/s |
|
|
अधिकतम वीडियो बिट दर |
10.3GB/s |
|
|
आरएक्स आउटपुट के अंत में कुल घबराना |
अधिकतम। 309 पीएस |
|
|
तिरछा अंतर-चैनल |
अधिकतम। 6NS |
|
|
ऑप्टिकल |
कड़ी बिजली बजट |
न्यूनतम 8.5db |
|
यांत्रिक |
मॉड्यूल आयाम |
59.5LX20.0WX10.5H |
|
योजक |
ऑप्टिकल कनेक्टर |
1x एलसी कनेक्टर |
|
विद्युत संबंधक |
एचडीएमआई प्लग |
|
|
अनुशंसित फाइबर |
OM3 मिमी फाइबर या एकल-मोड फाइबर |
|
|
दूरी का विस्तार करें |
300 |
|
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
न्यूनतम |
अधिकतम |
इकाइयों |
|
वोल्टेज आपूर्ति |
वीसीसी |
- 0.3 |
+ 6.0 |
वी |
|
इनपुट -आउटपुट वोल्टेज |
Vin/out |
- 0.3 |
वीसीसी |
वी |
|
परिचालन तापमान |
शीर्ष |
0 |
70 |
° C |
|
संचालन सापेक्ष आर्द्रता |
आरएचओपी |
5 |
80* |
%आरएच |
|
भंडारण तापमान |
टीएसटीओ |
- 40 |
+ 85 |
° C |
|
भंडारण सापेक्ष आर्द्रता |
RHSTO |
5 |
95* |
%आरएच |
परिचालन की स्थिति
ट्रांसमीटर मॉड्यूल (ई-टू-ओ कन्वर्ट)एर); P/n wlhdmi-302S-T
|
|
पैरामीटर |
प्रतीक |
न्यूनतम |
ठेठ |
अधिकतम |
इकाइयों |
|
बिजली की आपूर्ति |
वोल्टेज आपूर्ति |
वीसीसी |
4.5 |
5.0 |
5.5 |
वी |
|
आपूर्ति धारा |
ITCC |
- |
280 |
320 |
एमए |
|
|
शक्ति का अपव्यय |
विकास |
- |
1.4 |
1.76 |
डब्ल्यू |
|
|
बिजली आपूर्ति अस्वीकृति |
पीएसआर |
|
50 |
|
एमवीपी-पी |
|
|
टीएमडीएस |
आंकड़ा इनपुट भार |
रालोद |
|
50 |
|
Ω |
|
ग्राफिक आपूर्ति वोल्टेज |
जीवीसीसी |
+ 3.1 |
+ 3.3 |
+ 3.5 |
वी |
|
|
एकल-समाप्त आउटपुट स्विंग वोल्टेज |
Gviswing |
0.4 |
- |
0.8 |
वी |
|
|
ऑप्टिकल कड़ी |
10.2GB/s ट्रांसमीटर |
|||||
|
ऑप्टिकल आउटपुट शक्ति |
पीओ |
-6.0 |
|
0 |
डी बी एम |
|
|
आधार - सामग्री दर |
बी |
|
10.3 |
|
जीबी/एस |
|
|
तरंगदैर्ध्य प्राप्त करना |
λ |
1260 |
1310 |
1360 |
एनएम |
|
|
एर |
एर |
3.5 |
|
7 |
डी बी एम |
|
|
Δλ |
|
|
|
2 |
एनएम |
|
|
250MB/s रिसीवर |
||||||
|
ऑप्टिकल शक्ति प्राप्त करना |
पीओ |
-25 |
|
0 |
डी बी एम |
|
|
आधार - सामग्री दर |
बी |
|
250 |
|
एमबी/एस |
|
|
तरंगदैर्ध्य प्राप्त करना |
λ |
1490 |
1550 |
1610 |
एनएम |
|
|
सिग्नल का पता अच्छा है |
एसडीजी |
|
|
-25 |
डी बी एम |
|
|
सिग्नल का पता लगाना विफल |
एसडीएफ |
-27 |
|
|
डी बी एम |
|
|
कड़ी बिजली बजट |
पीबीजीटी |
9.0 |
|
|
डीबी |
|
|
कुल घबराना |
तंग करना |
|
|
309 |
पी.एस. |
|
रिसीवर मॉड्यूल; पी/एन: WLHDMI-302S-R:
|
|
पैरामीटर |
प्रतीक |
न्यूनतम |
ठेठ |
अधिकतम |
इकाइयों |
|
बिजली की आपूर्ति |
वोल्टेज आपूर्ति |
वीसीसी |
4.5 |
5.0 |
5.5 |
वी |
|
आपूर्ति धारा |
आई आर सी सी |
- |
280 |
320 |
एमए |
|
|
शक्ति का अपव्यय |
विकास |
- |
1.4 |
1.76 |
डब्ल्यू |
|
|
बिजली आपूर्ति अस्वीकृति |
पीएसआर |
|
50 |
|
एमवीपी-पी |
|
|
टीएमडीएस |
आंकड़ा आउटपुट भार |
रालोद |
|
50 |
|
Ω |
|
ग्राफिक आपूर्ति वोल्टेज |
जीवीसीसी |
+ 3.1 |
+ 3.3 |
+ 3.5 |
वी |
|
|
एकल-समाप्त आउटपुट स्विंग वोल्टेज |
Gviswing |
0.4 |
- |
0.8 |
वी |
|
|
ऑप्टिकल कड़ी |
10.2GB/s रिसीवर |
|||||
|
ऑप्टिकल शक्ति प्राप्त करना |
पीओ |
-14.5 |
|
0 |
डी बी एम |
|
|
आधार - सामग्री दर |
बी |
|
10.3 |
|
जीबी/एस |
|
|
तरंगदैर्ध्य प्राप्त करना |
λ |
1260 |
1310 |
1360 |
एनएम |
|
|
सिग्नल का पता अच्छा है |
एसडीजी |
|
|
-14 |
डी बी एम |
|
|
सिग्नल का पता लगाना विफल |
एसडीएफ |
-15 |
|
|
डी बी एम |
|
|
कड़ी बिजली बजट |
पीबीजीटी |
8.5 |
|
|
डीबी |
|
|
कुल घबराना |
तंग करना |
|
|
309 |
पी.एस. |
|
|
250MB/S ट्रांसमीटर |
||||||
|
ऑप्टिकल आउटपुट शक्ति |
पीओ |
-9.0 |
|
-3 |
डी बी एम |
|
|
आधार - सामग्री दर |
बी |
|
250 |
|
एमबी/एस |
|
|
तरंगदैर्ध्य प्राप्त करना |
λ |
1490 |
1550 |
1610 |
एनएम |
|
|
एर |
एर |
9 |
|
|
डी बी एम |
|
|
Δλ |
|
|
|
4 |
एनएम |
|
फाइबर-ऑप्टिक केबलों के अनुशंसित विनिर्देश
|
पैरामीटर |
स्थितियाँ |
विशेष विवरण |
|
तंतु -प्रकार |
|
OM3 मिमी फाइबर या एसएम फाइबर |
|
फाइबर केबल क्षीणन |
एसएम फाइबर λ = 1310nm |
अधिकतम। 0.5db/किमी |
|
OM3 मिमी फाइबर λ = 1310nm |
अधिकतम। 3.5db/किमी |
|
|
विस्तार दूरी |
एसएम फाइबर |
300 |
|
ओम 3 मिमी फाइबर |
300 मीटर |
|
|
तिरछा करना |
|
अधिकतम। 0.4NS |
|
सम्मिलन क्षीणन |
|
अधिकतम। 0.5DB |
|
कुल ऑप्टिकल क्षीणन |
330 फीट (100 मीटर) एक्सटेंशन में |
अधिकतम। 1.5db |
नोट*: दो एलसी कनेक्टर्स को क्लैंप करने के लिए कुछ प्लास्टिक कपलर फिट नहीं हो सकते थे।
चित्रकला
स्थापना:
नोट: कृपया निम्नलिखित चरण के अनुसार ऑप्टिक एचडीएमआई एक्सटेंडर स्थापित करें, यदि नहीं, तो एक्सटेंडर
काम नहीं करना चाहिए।
1। WLHDMI-304S-T को वीडियो स्रोत से कनेक्ट करें और WLHDMI-304S-R को कनेक्ट करें
प्रदर्शन;
2। WLHDMI-304S-T और WLHDMI-304S-R के बीच फाइबर को कनेक्ट करें,
3। बाहरी बिजली की आपूर्ति को WLHDMI-304S-T और WLHDMI-304S-R से कनेक्ट करें।
4 सिस्टम को शक्ति।
