उत्पाद विवरण:
|
| एचडीएमआई अनुपालन: | एचडीएमआई 1.4 | एचडीसीपी अनुपालन: | एचडीसीपी 1.4 |
|---|---|---|---|
| वीडियो बैंडविड्थ: | 4.95Gbps | वीडियो संकल्प: | अधिकतम 1920×1080P@60Hz |
| रंग की गहराई: | 8 बिट | रंगीन स्थान: | आरजीबी, वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2 |
| एनालॉग ऑडियो प्रारूप: | एलपीसीएम 2.0 44.1 किलोहर्ट्ज़ 48 किलोहर्ट्ज़ | ईएसडी सुरक्षा: | मानव-शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| इनपुट पोर्ट: | 4x एचडीएमआई टाइप ए [19-पिन फीमेल] 1x सेविसर [माइक्रो यूएसबी, अपडेट पोर्ट] | आउटपुट पोर्ट: | 1x एचडीएमआई टाइप ए [19-पिन महिला] 1x वीजीए [वीजीए-डी] 1x ऑडियो [3.5 मिमी स्टीरियो मिनी-जैक] |
| आवास: | धातु संलग्नक | रंग: | काला |
| आयाम: | 185 मिमी (डब्ल्यू) × 111.8 मिमी (डी) × 21 मिमी (एच) | वज़न: | 500 ग्राम |
| बिजली की आपूर्ति: | इनपुट: एसी 100 ~ 240 वी 50/60 हर्ट्ज, आउटपुट: डीसी 12 वी / 1 ए (यूएस / ईयू मानकों, सीई / एफसीसी / उल | बिजली की खपत: | 5.28W (अधिकतम) |
| परिचालन तापमान: | 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट | भंडारण तापमान: | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| सापेक्षिक आर्द्रता: | 20 ~ 90% आरएच (गैर संघनक) | ||
| प्रमुखता देना: | 4x1 मल्टीव्यूअर,क्वाड 4x1 मल्टीव्यूअर,मल्टीव्यूअर एचडीएमआई 4x1 |
||
एचडीएमआई क्वाड 4x1 मल्टीवीयर अधिकतम 1920 × 1080 पी 60 हर्ट्ज वीडियो रिज़ॉल्यूशन
एचडीएमआई 4×1 क्वाड मल्टी-व्यूअर
1. परिचय
उच्च प्रदर्शन 4×1 क्वाड मल्टी-व्यूअर चार मार्गों का समर्थन करता है एचडीएमआई उच्च परिभाषा इनपुट सामग्री को एक एचडीएमआई स्क्रीन और एक वीजीए स्क्रीन पर एक साथ प्रदर्शित किया जा सकता है।यह एनालॉग ऑडियो आउटपुट का समर्थन करता है जिसे विभिन्न इनपुट स्रोत चुना जा सकता है।पांच बहु-दृश्य प्रदर्शन मोड का समर्थन करता है।आउटपुट रिज़ॉल्यूशन को एडजस्ट किया जा सकता है और अधिकतम 1920×1080@60Hz तक सपोर्ट करता है।उत्पाद को फ्रंट पैनल बटन और रिमोट कंट्रोल के माध्यम से नियंत्रित किया जा सकता है।
2. विशेषताएं
एचडीएमआई 1.4, एचडीसीपी 1.4 अनुपालन
इनपुट रिज़ॉल्यूशन मान्यता को स्वचालित कर सकता है।
(480i~1080P60,800x600~1920x1080)
आउटपुट रिज़ॉल्यूशन को ऑन-पैनल बटन और रिमोट कंट्रोल द्वारा चुना जा सकता है, अधिकतम 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz) तक।
ऑडियो एलपीसीएम 2CH का समर्थन करता है
1/2/4 विंडोज़ मल्टी-व्यू मोड का समर्थन करता है
☆ नियंत्रण ऑन-पैनल बटन और रिमोट कंट्रोल के माध्यम से होता है
3. पैकेज सामग्री
① 1× HDMI 4×1 क्वाड मल्टी-व्यूअर
② 1 × 12 वी / 1 ए डीसी पावर एडाप्टर
③ 1 × रिमोट कंट्रोल
④ 2× बढ़ते कान
⑤ 1× उपयोगकर्ता मैनुअल

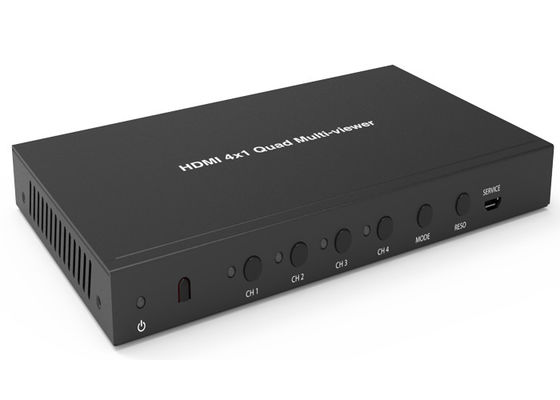

एचडीएमआई 4×1 क्वाड मल्टी-व्यूअर के लिए चित्र नीचे दिए गए हैं।
4. विशेष विवरण
|
तकनीकी |
|
|
एचडीएमआई अनुपालन |
एचडीएमआई 1.4 |
|
एचडीसीपी अनुपालन |
एचडीसीपी 1.4 |
|
वीडियो बैंडविड्थ |
4.95Gbps |
|
वीडियो संकल्प |
अधिकतम 1920×1080P@60Hz |
|
रंग की गहराई |
8 बिट |
|
रंगीन स्थान |
आरजीबी, वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2 |
|
एनालॉग ऑडियो प्रारूप |
एलपीसीएम 2.0 44.1 किलोहर्ट्ज़ 48 किलोहर्ट्ज़ |
|
ईएसडी सुरक्षा |
मानव-शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
|
सम्बन्ध |
|
|
इनपुट पोर्ट |
4x एचडीएमआई टाइप ए [19-पिन महिला] 1x सेविसर [माइक्रो यूएसबी, अपडेट पोर्ट] |
|
आउटपुट पोर्ट |
1x एचडीएमआई टाइप ए [19-पिन महिला] 1x वीजीए [वीजीए-डी] 1x ऑडियो [3.5mm स्टीरियो मिनी-जैक] |
|
यांत्रिक |
|
|
आवास |
धातु संलग्नक |
|
रंग |
काला |
|
आयाम |
185 मिमी (डब्ल्यू) × 111.8 मिमी (डी) × 21 मिमी (एच) |
|
वज़न |
500 ग्राम |
|
बिजली की आपूर्ति |
इनपुट: AC100 ~ 240V 50/60 हर्ट्ज, आउटपुट: DC12V / 1A (यूएस/ईयू मानक, सीई/एफसीसी/उल प्रमाणित) |
|
बिजली की खपत |
5.28W (अधिकतम) |
|
ऑपरेटिंग तापमान |
0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट |
|
भंडारण तापमान |
-20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
|
सापेक्षिक आर्द्रता |
20 ~ 90% आरएच (गैर संघनक) |
5.संचालन नियंत्रण और कार्य

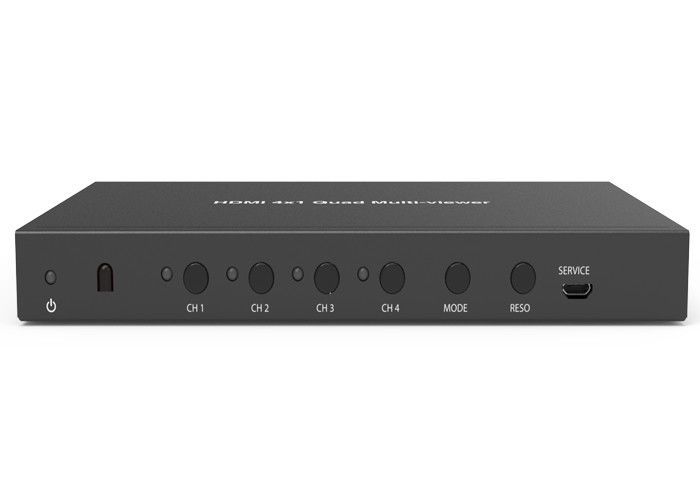

5.1 फ्रंट पैनल
|
संख्या |
नाम |
समारोह विवरण |
|
1 |
सत्ता का नेतृत्व किया |
यूनिट के होने पर एलईडी हरे रंग की रोशनी देगी काम कर रहा है, लाल जब इकाई स्टैंडबाय मोड में है। |
|
2 |
आईआर |
आईआर रिसीवर विंडो।यह इस डिवाइस के रिमोट कंट्रोल सिग्नल को ही स्वीकार करता है। |
|
3 |
CH1/CH2/CH3/CH4 बटन |
इनपुट चैनल बटन का चयन करें (कृपया "6. प्रदर्शन मोड" विवरण विवरण देखें)। |
|
4 |
मोड बटन |
चक्रीय चयन प्रदर्शन मोड आउटपुट के लिए इस बटन को दबाएं (कृपया "6. प्रदर्शन मोड" विवरण विवरण देखें)।इस बटन को 5s तक दबाएं, आउटपुट स्क्रीन फुल स्क्रीन और समान अनुपात डिस्प्ले है। |
|
5 |
रेसो |
सायक्लिंग विभिन्न आउटपुट रिज़ॉल्यूशन का चयन करें।विंडो डिस्प्ले फ्रेम को खोलने या बंद करने के लिए इस बटन को 5s तक दबाएं। |
|
6 |
सर्विस पोर्ट |
फायरवेयर अपडेट का इस्तेमाल किया।(केवल निर्माण उपयोग।) |

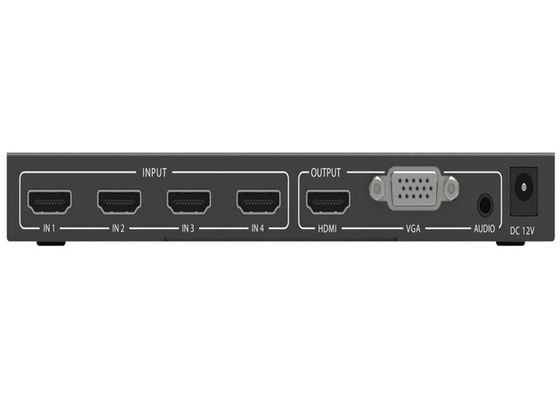

5.2 रियर पैनल
|
संख्या |
नाम |
समारोह विवरण |
|
1 |
एचडीएमआई इनपुट |
DVD जैसे HDMI स्रोत डिवाइस से कनेक्ट करें प्लेयर या PS4. |
|
2 |
एचडीएमआई आउटपुट |
एचडीएमआई डिस्प्ले डिवाइस जैसे टीवी या . से कनेक्ट करें प्रोजेक्टर |
|
3 |
वीजीए आउटपुट |
वीजीए आउटपुट पोर्ट, यह पोर्ट आउटपुट सिग्नल एचडीएमआई आउटपुट पोर्ट के समान है। |
|
4 |
ऑडियो आउटपुट |
एनालॉग ऑडियो आउटपुट पोर्ट।(नोट: यदि एचडीएमआई आउटपुट मोड 1 है, तो ऑडियो आउटपुट वीडियो सामग्री का अनुसरण करता है। यदि एचडीएमआई आउटपुट मोड 2/3/4/5 है, तो ऑडियो आउटपुट का चयन करने या उपयोग करने के लिए CH1/CH2/CH3/CH4 को 5s तक दबाएं। चक्रीय चयन ऑडियो आउटपुट के लिए रिमोट कंट्रोल। डिफ़ॉल्ट स्थिति CH1 स्क्रीन है ऑडियो आउटपुट।) |
|
5 |
डीसी 12 वी |
यूनिट में 12V/1A DC पॉवर सप्लाई प्लग करें और एडॉप्टर को AC आउटलेट से कनेक्ट करें। |
6. प्रदर्शन मोड
क्वाड मल्टी-व्यूअर में 5 डिस्प्ले मोड हैं।कृपया नीचे विवरण विवरण देखें।
मोड 1:क्वाड मल्टी-व्यूअर अलग से चार एचडीएमआई इनपुट प्रदर्शित करेगा।CH1/CH2/CH3/CH4 बटन ऑन-पैनल या IR रिमोट कंट्रोल का उपयोग करके इनपुट स्रोत का चयन करने के लिए स्रोत 1/2/3/4 बटन दबाएं, संबंधित ऑन-पैनल लाइट चालू है।
मोड 2: क्वाड मल्टी-व्यूअर चार एचडी इनपुट को समान आकार और स्क्रीन पर डिस्प्ले के साथ विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।CH1 विंडो में, आप CH1 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 1 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।CH2 विंडो में, आप CH2 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 2 बटन को चक्रीय चयन के लिए चार इनपुट स्रोत...आदि।
बाकी इसी तरह से किया जा सकता है।
मोड 3:क्वाड मल्टी-व्यूअर एक स्क्रीन पर चार एचडी इनपुट और डिस्प्ले को विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।ऑपरेशन विधि मोड 2 के समान है।
मोड 4: क्वाड मल्टी-व्यूअर दो एचडी इनपुट को समान आकार और स्क्रीन पर डिस्प्ले के साथ विभाजित करता है।ऑन-पैनल CH1/CH2 लाइट चालू है।CH1 विंडो में, आप CH1 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 1 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।CH2 विंडो पर, आप CH2 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 2 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।
मोड 5:क्वाड मल्टी-व्यूअर एक स्क्रीन पर चार एचडी इनपुट और डिस्प्ले को विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।ऑपरेशन विधि मोड 2 के समान है।
7. रिमोट कंट्रोल
: स्टैंडबाय मोड सेट करने के लिए इस बटन को दबाएं, यूनिट को चालू करने के लिए इस बटन को फिर से दबाएं।
: डिस्प्ले विंडो फ्रेम को खोलने या बंद करने के लिए इस बटन को दबाएं।
आरईएस। : चक्रीय चयन आउटपुट रिज़ॉल्यूशन के लिए इस बटन को दबाएं।
तरीका:
: करने के लिए इन बटनों को दबाएं
आउटपुट डिस्प्ले मोड का चयन करना।
8. आवेदन उदाहरण
