उत्पाद विवरण:
|
| ट्रांसमीटर: | ट्रांसमीटर | इंटरफेस: | SDI Output(BNC female); एसडीआई आउटपुट (बीएनसी महिला); HDMI Output(Type A female); |
|---|---|---|---|
| आपूर्ति वोल्टेज रेंज: | 7-36 वी डीसी | ट्रांसमिशन रेंज: | 150 मीटर |
| बिजली की खपत: | <6W | आकार: | (एल एक्स डब्ल्यू एक्स एच): 95.4 * 152.2 * 26 मिमी |
| इनपुट वीडियो प्रारूप: | SDI:3G, HD, और SD-SDI (स्वतः चयनित): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p23. | वीडियो प्रोसेसिंग रंग गहराई: | RSSI-Blue(5 LEDs); आरएसएसआई-ब्लू (5 एल ई डी); Link-Yellow; लिंक-पीला; |
| प्रमुखता देना: | एसडीआई एचडीएमआई वायरलेस एक्सटेंडर,150 मीटर एचडीएमआई वायरलेस एक्सटेंडर,150 मीटर एचडीएमआई वाईफाई एक्सटेंडर |
||

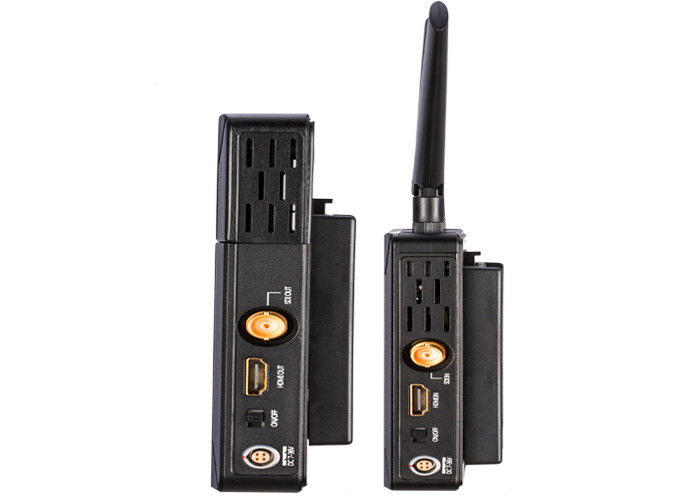

150 मीटर 3जी एसडीआई एचडीएमआई वायरलेस एक्सटेंडर बिना किसी विलंबता के
PRO150,150 मीटर WHDI HDMI और 3G-SDI वायरलेस एक्सटेंडर बिना किसी विलंबता के
विशेषताएं:
1. Sony F970 बैटरी बकसुआ, फील्ड बैटरी स्थापित करने और बदलने के लिए सुविधाजनक।
2. सभी इनपुट और आउटपुट पोर्ट में +-8 kV ESD सुरक्षा स्तर (HBM, कॉन्टैक्ट डिस्चार्ज) होता है। प्लग एंड प्ले - किसी सॉफ़्टवेयर की आवश्यकता नहीं होती है।
3. व्यावसायिक मानक 4-पिन लेमो पावर प्लग।
4. प्रत्येक RX (रिसीवर) को कारखाने में अद्वितीय TX (ट्रांसमीटर) से जोड़ा जाता है।
5. मजबूत शीतलन और स्थायित्व के साथ औद्योगिक धातु और प्लास्टिक का मामला।
6. आरएक्स निर्मित दिशात्मक एंटीना।
7. वायरलेस पावर स्थिति, वीडियो स्थिति और रिसीवर RSSI के लिए सिग्नल संकेतक।
8. हार्ड कैरिंग केस उत्पाद को पानी और शॉक प्रूफ प्रदान करता है।
विनिर्देश
|
|
|
/ |
|
एसडीआई:3जी, एचडी, |
|
|
|
|
|
|
और एसडी-एसडीआई (स्वतः चयनित): |
|
||
|
|
|
|
|
|
||
|
आउटपुट वीडियो प्रारूप |
|
|
|
एचडीएमआई: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
वीडियो प्रोसेसिंग रंग गहराई |
|
लिंक-पीला； वीडियो-हरा |
|
आरएसएसआई-ब्लू (5 एल ई डी);लिंक-पीला; |
|
|
|
|
|
वीडियो-हरा |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
आवर्त्त पट्टी |
|
5.1-5.9GHz, चीन के साथ विन्यास योग्य, |
|
5.1-5.9GHz, चीन के साथ विन्यास योग्य, |
|
|
|
|
उत्तरी अमेरिका, यूरोप, आदि |
|
उत्तरी अमेरिका, यूरोप, आदि |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
मॉडुलन मोड |
|
ओएफडीएम 16QAM |
|
ओएफडीएम 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ट्रांसमिशन पावर |
|
अधिकतम 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
रिसीवर संवेदनशीलता |
|
/ |
|
-75डीबीएम |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
अधिकृत बैंडविड्थ |
|
20/40 मेगाहर्ट्ज |
|
20/40 मेगाहर्ट्ज |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
तापमान की रेंज |
|
0-40 ℃ (काम कर रहे तापमान); |
|
0-40 ℃ (काम कर रहे तापमान); |
|
|
|
|
|
-20-60 ℃ (भंडारण तापमान) |
|
-20-60 ℃ (भंडारण तापमान) |
|
|
|
|
|
|
|
|
|
|
इंस्टालेशन
1) सुनिश्चित करें कि कैमरे का वीडियो स्रोत आउटपुट ठीक है, और एचडी मॉनिटर चालू है और कनेक्टेड वीडियो इनपुट पर स्विच किया गया है
बंदरगाह।

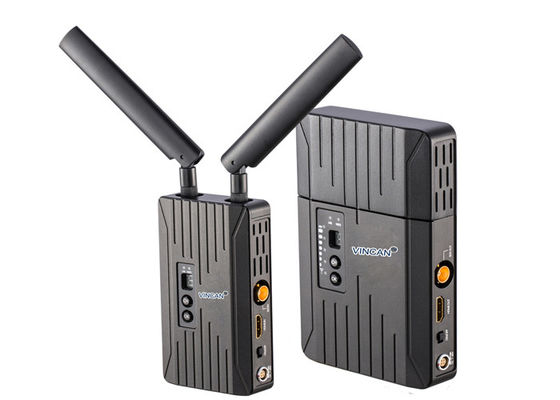

2) सुनिश्चित करें कि 2 TX एंटेना स्थापित हैं।इष्टतम परिणामों के लिए दोहरे एंटेना को "V" के रूप में सेट करें और की अबाधित रेखा बनाए रखें
ट्रांसमीटर और रिसीवर के बीच दृष्टि।आपके संदर्भ के लिए नीचे दिया गया चित्र
3) सुनिश्चित करें कि सभी इनपुट, आउटपुट एसडीआई या एचडीएमआई केबल जुड़े हुए हैं।
4) सुनिश्चित करें कि ट्रांसमीटर और रिसीवर दोनों बैटरी या डीसी इनपुट के माध्यम से संचालित हैं।फिर क्रमशः ट्रांसमीटर और रिसीवर के पावर स्विच को चालू करें।पावर इंडिकेटर तब प्रकाश करेगा।
5) सुनिश्चित करें कि ट्रांसमीटर और रिसीवर समान आवृत्ति के साथ सेट हैं।
6) यदि कैमरा चालू है और वीडियो इनपुट ठीक है, तो TX साइड वीडियो संकेतक प्रकाश करेगा।
7) RX के TX के साथ वायरलेस लिंक समाप्त होने से पहले, RSSI संकेतक और वीडियो संकेतक बंद हैं;जब वायरलेस लिंक किया जाता है, RSSI संकेतक करेंगे
पहले प्रकाश करें और सिग्नल की शक्ति का संकेत दें।यदि रिसीवर वायरलेस वीडियो को आंतरिक रूप से एयर इंटरफेस से सामान्य रूप से पहचानता है, तो VIDEO
संकेतक प्रकाश करेगा।इससे पहले, यदि रिसीवर के एसडीआई या एचडीएमआई वीडियो आउट पोर्ट में एचडी मॉनिटर जुड़ा हुआ है, तो यह एक ओएसडी प्रदर्शित करेगा
नीचे दिए गए चित्र की तरह कनेक्टिंग लिंक।
8) सिस्टम लिंक की ताकत और सिग्नल चैनल की स्थिति के आधार पर लिंक के निर्माण में 20-30 सेकंड खर्च करेगा।जब वायरलेस लिंक है
स्थापित RSSI लाइट प्रकाशित होगी, जो वर्तमान वायरलेस सिग्नल की शक्ति को दर्शाता है, VIDO संकेतक प्रकाश करेगा, और कनेक्टेड HD मॉनिटर
रीयल-टाइम वीडियो और ऑडियो चलाएगा।
आवृत्ति चयन
वायरलेस ट्रांसमिशन सिस्टम 5.1-5.9GHz फ़्रीक्वेंसी बैंड में काम करता है और इसे लचीले ढंग से अन्य लाइसेंस प्राप्त या ISM बैंड में कॉन्फ़िगर किया जा सकता है
विभिन्न वैश्विक क्षेत्रों को समायोजित करें।ट्रांसमीटर के सामने के पैनल में एक आवृत्ति चयन बटन होता है (नीचे चित्रण देखें), जो
अधिकतम 4 व्यावहारिक आवृत्ति चैनल प्रदान करता है, और अधिकतम 4 एक साथ रिसीवर इकाइयों का समर्थन करता है।
