उत्पाद विवरण:
|
| वीजीए: | HD15 इंटरफ़ेस और 3.5 के 1 ऑडियो इंटरफ़ेस के साथ लिंक 640*480/85HZ से 1920*1200/60HZ समर्थन | HDMI: | एचडीएमआई 1.4 (एचडीसीपी 1.3) डीवीआई 1.0, एचडीएमआई एम्बेड ऑडियो |
|---|---|---|---|
| वीडियो: | स्वचालित पहचान NTSC、PAL और SECAM के STetem, 3.5 के 1 ऑडियो इंटरफ़ेस के साथ लिंक करें | यु एस बी: | Standard interface of 2.0,can insert U disk,embed audio; 2.0 का मानक इंटरफ़ेस, यू डिस्क सम |
| ऑडियो: | 3.5 ऑडियो इंटरफ़ेस, बाएँ और दाएँ चैनल और स्टीरियो का समर्थन, AV सिग्नल स्विच STnchronously | नियंत्रण विधा: | आईआर (केस कुंजी) |
| बिजली की आपूर्ति: | एसी: 100 से 240 वी | शक्ति: | 20W |
| आयाम(1यू): | 1 यू 19 इंच मानक टोकरा, 442 मिमी (एल) * 45 मिमी (एच) * 242 मिमी (डब्ल्यू) | वजन(1यू): | 2.5 किलो |
| इनपुट पोर्ट: | 1 चैनल एचडीएमआई इनपुट पोर्ट | आउटपुट पोर्ट: | 9 चैनल एचडीएमआई आउटपुट पोर्ट |
| प्रमुखता देना: | 20W एचडीएमआई वीडियो वॉल कंट्रोलर,लंबाई 442 मिमी एचडीएमआई वीडियो वॉल कंट्रोलर,20W एचडीएमआई वॉल कंट्रोलर; |
||
कलात्मक स्वतंत्रता के साथ मल्टी एंगल 20W एचडीएमआई वीडियो वॉल कंट्रोलर
I. स्थापना निर्देश
आपका कीमती समय बचाने के लिए, यह मैनुअल सामान्य ज्ञान का परिचय नहीं देता है
बिजली के उपकरणों का उपयोग,
कृपया सामान्य विद्युत उपकरणों के सामान्य ज्ञान का पालन करें। उपकरण का उपयोग करने से पहले,
कृपया ऑपरेटिंग पढ़ें निर्देश ध्यान से ताकि आप जल्दी से परिचित हो सकें
डिवाइस के कमीशनिंग और उपयोग के साथ।
द्वितीय.स्थापना कदम

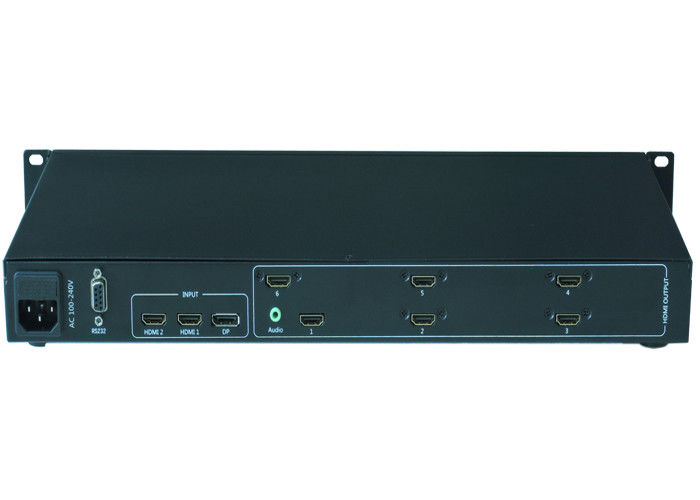

1. स्प्लिसिंग प्रोसेसर के एचडीएमआई आउटपुट को लिक्विड क्रिस्टल डिस्प्ले यूनिट के एचडीएमआई इनपुट पोर्ट से कनेक्ट करें,
और प्रत्येक डिस्प्ले यूनिट को स्प्लिसिंग प्रोसेसर के किसी भी एचडीएमआई आउटपुट पोर्ट से जोड़ा जा सकता है;
2. एचडीएमआई1, एचडीएमआई2, और डीपी इंटरफेस में से किसी एक को प्रदर्शित होने वाले सिग्नल स्रोत से कनेक्ट करें;
3. पहली बार जब आप वीडियो वॉल कंट्रोलर सेट करते हैं, तो आपको RS232 इंटरफ़ेस से कनेक्ट करने की आवश्यकता होती है
सीरियल केबल के माध्यम से वीडियो वॉल कंट्रोलर।
स्थापना आरेख इस प्रकार है:
तृतीय.पावर ऑन
उपरोक्त केबल कनेक्ट होने के बाद, 100-240V एसी बिजली की आपूर्ति में प्लग करें,

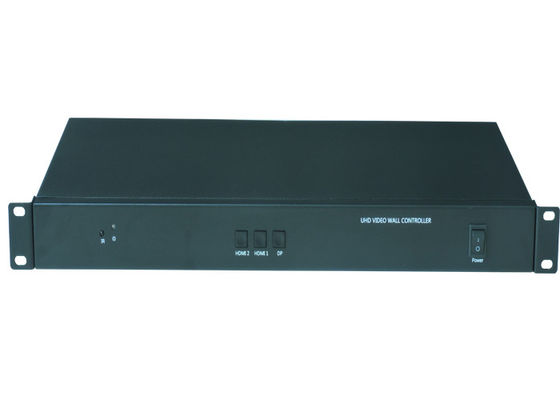

डिवाइस के पावर स्विच को चालू करें,
पावर इंडिकेटर लाइट लाल है, और डिवाइस काम करने की स्थिति में है;
.तकनीकी मापदंड
| नाम | विनिर्देश |
| इनपुट संकेत | |
| वीजीए |
HD15 इंटरफ़ेस और 3.5 . के 1 ऑडियो इंटरफ़ेस के साथ लिंक समर्थन 640*480/85HZ से 1920*1200/60HZ |
| HDMI | एचडीएमआई 1.4 (एचडीसीपी 1.3) डीवीआई 1.0, एचडीएमआई एम्बेड ऑडियो |
| वीडियो | एनटीएससी, पीएएल और एसईसीएएम के एसटीटेम की स्वचालित पहचान, 3.5 के 1 ऑडियो इंटरफेस के साथ लिंक |
| यु एस बी |
2.0 का मानक इंटरफ़ेस, यू डिस्क सम्मिलित कर सकता है, ऑडियो एम्बेड कर सकता है; समर्थन वीडियो, छवि, MP3, TXT |
| उत्पादन में संकेत | अधिकतम 9 एचडीएमआई सिग्नल आउटपुट को 1920x1080@60HZ तक के आउटपुट रिज़ॉल्यूशन के साथ अनुकूलित किया जा सकता है। |
| एचडीएमआई इंटरफ़ेस | |
| ऑडियो | 3.5 ऑडियो इंटरफ़ेस, बाएँ और दाएँ चैनल और स्टीरियो का समर्थन, AV सिग्नल स्विच STnchronously |
| अन्य | |
| नियंत्रण विधा | आईआर, केस कुंजी |
| बिजली की आपूर्ति | एसी: 100 से 240 वी |
| संयुक्त पैटर्न | क्वाड मानक संयुक्त, एकल मशीन 2 से 9 . के संयुक्त अनुकूलित करें |
| शक्ति | 20W |
| बरतन की नाप | |
| आयाम(1यू) | 1 यू 19 इंच मानक टोकरा, 442 मिमी (एल) * 45 मिमी (एच) * 242 मिमी (डब्ल्यू) |
| वजन(1यू) | 2.5 किलो |
| प्रोडक्ट का नाम | कलात्मक स्वतंत्रता के साथ मल्टी एंगल 20W एचडीएमआई वीडियो वॉल कंट्रोलर |
