उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 5x2 वीडियो वॉल कंट्रोलर यूएसबी/एचडीएमआई/वीजीए/एवी टीवी प्रोसेसर 10 टीवी एलईडी/एलसीडी डिस्प्ले के लिए | इनपुट संकेत: | वीजीए, एचडीएमआई, वीडियो, यूएसबी |
|---|---|---|---|
| उत्पादन में संकेत: | 10 एक्स एचडीएमआई आउटपुट | ऑडियो: | 3.5 ऑडियो इंटरफ़ेस, बाएँ और दाएँ चैनल और स्टीरियो का समर्थन करें, AV सिग्नल स्विच सिंक्रोनाइज़ करें |
| नियंत्रण विधा: | RS232 (रिमोट (केस की)) | बिजली की आपूर्ति: | एसी 100 से 240 वी |
| शक्ति: | 20W | आयाम(1यू): | 1 यू 19 इंच मानक टोकरा, 442 मिमी (एल) * 45 मिमी (एच) * 242 मिमी (डब्ल्यू) |
| वजन(1यू): | 2.5 किलो | ||
| प्रमुखता देना: | 5x2 एलसीडी वीडियो वॉल कंट्रोलर,1 यू एलसीडी वीडियो वॉल कंट्रोलर,5x2 टीवी वीडियो वॉल प्रोसेसर; |
||
5x2 एलसीडी वीडियो वॉल कंट्रोलर यूएसबी एचडीएमआई वीजीए वीडियो एवी टीवी प्रोसेसर

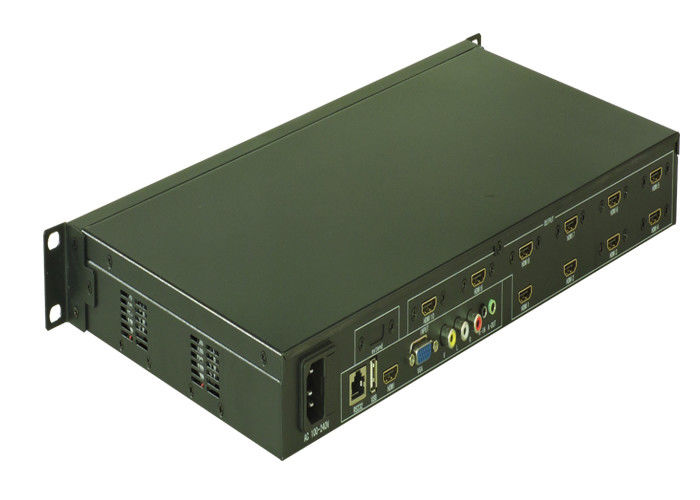

5x2 वीडियो वॉल कंट्रोलर यूएसबी/एचडीएमआई/वीजीए/एवी टीवी प्रोसेसर 10 टीवी एलईडी/एलसीडी डिस्प्ले के लिए एक स्क्रीन स्प्लिसिंग दिखाता है
1, उत्पाद परिचय:
5x2 वीडियो वॉल कंट्रोलर यूएसबी/एचडीएमआई/वीजीए/एवी टीवी प्रोसेसर 10 टीवी एलईडी/एलसीडी डिस्प्ले के लिए एक स्क्रीन स्प्लिसिंग दिखाता है
एक सच्चे डिजिटल को बनाए रखते हुए, एलसीडी टीवी, डीआईडी, डीएलपी, प्लाज्मा, आदि सहित कई वीडियो वॉल को कैप्चर, एडी कन्वर्ट, रूट, ऑल-फॉर्मेट सिग्नल को वितरित करने के लिए वास्तव में इन / आउट मॉड्यूलर वीडियो वॉल प्रोसेसर के रूप में डिज़ाइन किया गया है। संकेत।
कई अलग-अलग वीडियो इंटरफेस के साथ LM-TV10 2x5 वीडियो वॉल कंट्रोलर, शामिल हैं एचडीएमआई, वीजीए, एवी,और यह यूएसबी इंटरफेस के माध्यम से वीडियो (जैसे आरएमवीबी), ऑडियो (एमपी 3 की तरह), फोटो (जेपीजी की तरह) को डीकोड कर सकता है।ऑडियो के साथ प्रत्येक वीडियो को एक साथ स्विच किया जा सकता है।आउटपुट एचडीएमआई इंटरफ़ेस, रिज़ॉल्यूशन 1080P या 720P है, जिसे उपयोगकर्ता द्वारा चुना गया है।

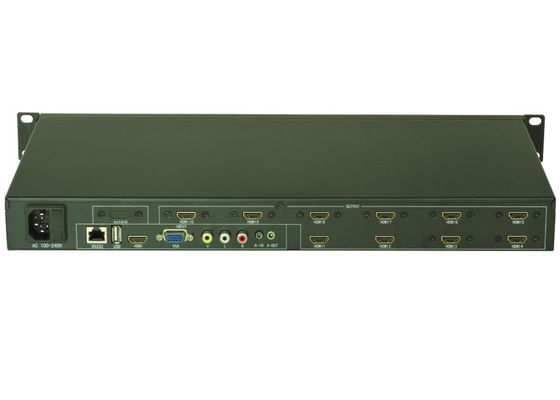

5x2 वीडियो वॉल कंट्रोलर यूएसबी/एचडीएमआई/वीजीए/एवी टीवी प्रोसेसर 10 टीवी एलईडी/एलसीडी डिस्प्ले के लिए एक स्क्रीन स्प्लिसिंग दिखाता है
वीडियो वॉल नियंत्रक हो सकता है रिमोट, बटन और RS232 . द्वारा नियंत्रित.
2, कार्य परिचय:
1, मल्टी-स्क्रीन मॉडल
मॉड्यूलर डिजाइन को अपनाने के कारण उपयोगकर्ता आउटपुट मॉड्यूल को बढ़ा या घटा सकता है।और एकल मशीन संगतता डीवीआई प्रोटोकॉल के साथ अधिकतम 25 एचडीएमआई संयुक्त सिग्नल आउटपुट कर सकती है।यह कैस्केड कनेक्शन के माध्यम से असीमित संयुक्त का एहसास कर सकता है;उपयोगकर्ता की मांग के अनुसार, सिंगल मशीन को विभिन्न प्रकार के मल्टी-स्क्रीन पैटर्न जैसे 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 अनुकूलित किया जा सकता है ,5*2 ect के।
2, इनपुट सिग्नल
यह कुल मिलाकर 4 इनपुट सिग्नल का समर्थन कर सकता है जिसमें 1 समग्र वीडियो, 1 वीजीए, 1 एचडीएमआई, 1 यूएसबी शामिल है;और ऑडियो और वीडियो डिकोडिंग funtion, समग्र वीडियो और वीजीए सिग्नल के साथ एचडीएमआई और यूएसबी इंटरफ़ेस प्रासंगिक ऑडियो इंटरफ़ेस जोड़ते हैं। और भी, सभी इनपुट वीडियो सिग्नल सिंक्रनाइज़ेशन में ऑडियो आउटपुट के साथ स्विच कर सकते हैं। इंटरफ़ेस आरेख निम्नलिखित है:
3, मिरर फ़ंक्शन
सामान्य मल्टी-स्क्रीन प्रोसेसर के साथ तुलना करें, यह प्रत्येक एकल डिस्प्ले यूनिट की ओर 180 ° मिरर ओवरटर्न फ़ंक्शन का एहसास कर सकता है।यह एलसीडी संयुक्त के अंतर को तेजी से कम कर देगा, जो छवि को और अधिक उज्ज्वल बनाता है यदि एलसीडी टीवी 180 डिग्री ऊपर की ओर उलट जाता है जब उपयोगकर्ता संयुक्त सामान्य एलसीडी टीवी होता है। दिखाया गया है:
पलटने से पहले पलटने के बाद
4, एज ब्लैंकिंग फंक्शन
एज ब्लैंक फंक्शन के बिना, सभी जॉइंट डिस्प्ले यूनिट में फ्रेम गैप होता है, जो इमेज पुल रिप अप इन विज़न और अप्राकृतिक महसूस करता है; इमेज बिना ट्रांसफॉर्मेशन के अधिक प्राकृतिक और जीवंत है और एज ब्लैंक प्रोसेस के बाद ड्रा करें। निम्नलिखित तुलना आरेख हैं;
एज ब्लैंकिंग फंक्शन के बिना एज ब्लैंकिंग प्रक्रिया के बाद
5, यूएसबी ट्रांसमिट फ़ंक्शन
उत्पाद यूएसबी ट्रांसमिट और संयुक्त फ़ंक्शन का समर्थन कर सकता है। एलसीडी संयुक्त मूल कार्य को समाप्त करने के बाद, उपयोगकर्ता केवल वीडियो या छवि संयुक्त पैटर्न प्ले सेट कर सकता है। यह सरल और उपयोगी है, कंप्यूटर या अन्य प्रसारण उपकरण को अतिरिक्त आवंटन की आवश्यकता नहीं है, केवल हमें डालने की आवश्यकता है हमारे उत्पाद बहु-दृश्य प्रक्रिया में यूएसबी इंटरफ़ेस पर एक यू डिस्क।
6, मुख्य कार्य
***9 एचडीएमआई आउटपुट (3×3, 2×4, 4×2) के साथ मल्टीपल स्प्लिसिंग फंक्शन
***1 एचडीएमआई, 1 डीवीआई, 1 वीजीए, 1 यूएसबी के साथ एकाधिक वीडियो इनपुट सिग्नल
***समर्थन दर्पण समारोह
***समर्थन बढ़त मुखौटा समारोह
***समर्थन RS232 और रिमोट कंट्रोल
| वीडियो | |
| मसविदा बनाना | समर्थन hdcp1.3 प्रोटोकॉल, hdmi1.3 प्रोटोकॉल का समर्थन, dvi1.0 प्रोटोकॉल के साथ संगत |
| बढ़त | 0 डीबी |
| इंटरफ़ेस बैंडविड्थ | 2.25Gbps (कुल 6.75Gbps, 2.25Gbps प्रति रंग) |
| अधिकतम समर्थन संकल्प |
एचडीपीसी: 1920x1200P@ 60_24 बिट, एचडीटीवी:1920x1080P@60_36bit |
| बिट घड़ी घबराना | <0.15 टीबी |
| बिट वृद्धि समय | <0.3Tbit (20%--80%) |
| थोड़ा गिरने का समय | <0.3Tbit (20%--80%) |
| अधिकतम संचरण विलंब | 5एनएस (± 1 एनएस) |
| स्विचिंग गति | 200 एनएस (अधिकतम समय) |
| वीडियो इनपुट | |
| इंटरफेस | वीजीए/डीवीआई-डी/एचडीएमआई-एक महिला इंटरफ़ेस |
| सिग्नल क्षमता | टीएमडीएस +/- 0.4Vpp |
| मुक़ाबला | 50 |
| एडिड दर्ज करें | एड लाइव रीराइटेबल |
| अनुशंसित अधिकतम इनपुट दूरी | 1920x1080@60 पर 40 मीटर से कम (प्रमाणित एचडीएमआई विशेष तार, जैसे मोलेक्स टीएम तार के उपयोग की सिफारिश) |
| वीडियो आउटपुट | |
| इंटरफेस | वीजीए/डीवीआई-डी/एचडीएमआई-एक महिला इंटरफ़ेस |
| मुक़ाबला | 50Ω |
| अनुशंसित अधिकतम आउटपुट दूरी | 1920x1200@60 पर 10 मीटर से कम (मोलेक्स टीएम तारों जैसे प्रमाणित एचडीएमआई-विशिष्ट तारों के उपयोग की सिफारिश) |
| नियंत्रण प्रकार | |
| सीरियल नियंत्रण इंटरफ़ेस | रु-232, 9-पिन पुरुष और महिला डी-टाइप इंटरफ़ेस |
| बॉड दर और प्रोटोकॉल | बॉड दर: 9600, डेटा बिट्स: 8 बिट्स, स्टॉप बिट्स: 1, कोई समानता नहीं |
| सीरियल नियंत्रण बंदरगाह संरचना | 2 = TX, 3 = RX, 5 = GND |
| विनिर्देश | |
| बिजली की आपूर्ति | 100VAC ~ 240VAC, 50/60 हर्ट्ज, अंतरराष्ट्रीय अनुकूली बिजली की आपूर्ति |
| तापमान | भंडारण और उपयोग तापमान: -20 डिग्री ~ + 70 डिग्री |
| नमी | भंडारण और उपयोग आर्द्रता: 10% ~ 90% |
| चेसिस का आकार | वास्तविक मॉडल के अधीन |
| उत्पाद - भार | वास्तविक मॉडल के अधीन |
| विफलताओं के बीच की अवधि | 30,000 घंटे |
| गारंटी | 1 साल की मुफ्त वारंटी, आजीवन रखरखाव |
केस की प्रेस
7, रिमोट कंट्रोल फ़ंक्शन
रिमोट कंट्रोल के लिए विशेष अनुकूलन है, मल्टी-स्क्रीन प्रोसेसर का प्रत्येक फ़ंक्शन पूरी तरह से रिमोट कीइंग के अनुरूप है और बाजार इसे नहीं खरीद सकता है। रिमोट कॉट्रोलर सुपर-सेंसिटिव डिज़ाइन को अपनाता है, इसलिए यह 7 से 10 मीटर की दूरी की प्राप्ति है, और यह सभी को पूरा कर सकता है मल्टी-स्क्रीन प्रोसेसर के कार्य, जैसे सेटिंग्स, स्विच, एडजस्ट। जैसा कि निम्न चित्र दिखाता है:
8, सिस्टम टोपोलॉजी
