16x16 एचडीसीपी1.4 एचडीएमआई मैट्रिक्स स्विचर आरएस232 आईआर कंट्रोल 3 डी टीवी का समर्थन करता है

16x16 एचडीसीपी1.4 एचडीएमआई मैट्रिक्स स्विचर आरएस232 आईआर कंट्रोल सपोर्ट 3डी टीवी

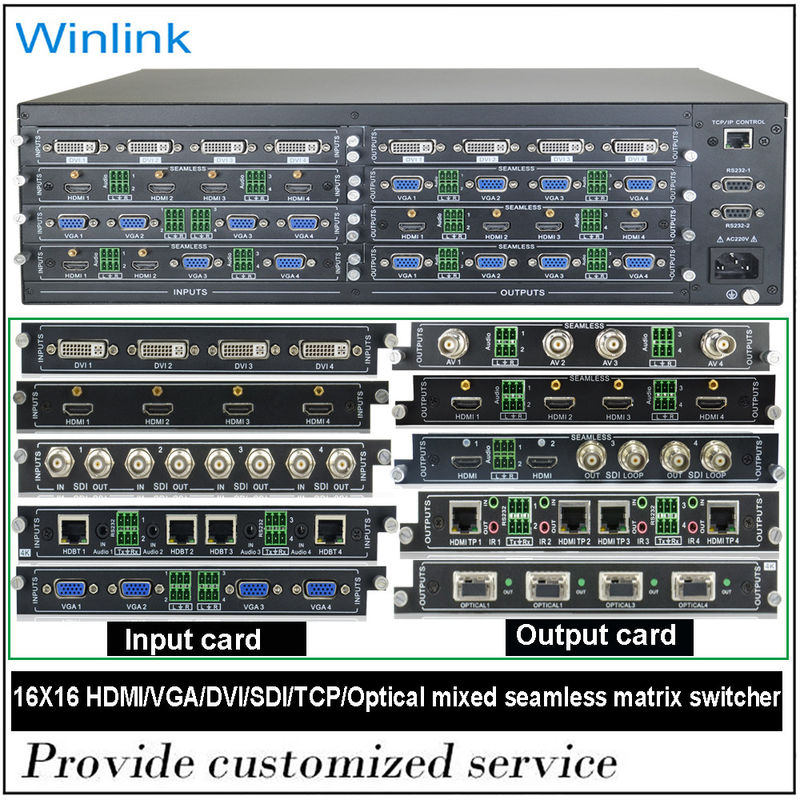

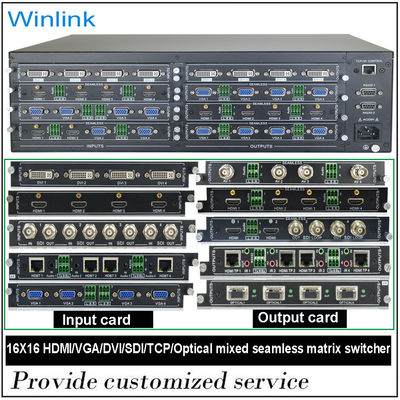

16 x 16 एचडीएमआई मैट्रिक्स स्विचर

Ⅰवर्णन

WL-1616H एक 16 x 16 HDMI मैट्रिक्स स्विच है जो 16 HDMI वीडियो और ऑडियो स्रोतों में से किसी को भी 16 HDMI डिस्प्ले पर रूट करने का एक आसान और सस्ती तरीका प्रदान करता है,बहु स्रोत पूर्वावलोकन के लिए सामने के पैनल एलसीडी या स्थानीय एचडीएमआई आउटपुट के माध्यम से सभी पोर्ट कनेक्शन के त्वरित दृश्य के साथ.

WL-1616H में निर्बाध स्विचिंग है जो निरंतर वीडियो स्ट्रीम, वास्तविक समय नियंत्रण और स्थिर सिग्नल संचरण सुनिश्चित करने के लिए FPGA मैट्रिक्स आर्किटेक्चर का उपयोग करता है।एक निर्मित उच्च प्रदर्शन स्केलर के साथ, WL-1616H आसानी से विभिन्न इनपुट रिज़ॉल्यूशन को इष्टतम आउटपुट डिस्प्ले रिज़ॉल्यूशन में परिवर्तित करता है, जिससे दर्शकों को सभी डिस्प्ले पर सर्वश्रेष्ठ वीडियो और चित्र गुणवत्ता मिलती है।स्विच एक सहज वेब जीयूआई के साथ वीडियो दीवार समारोह को एकीकृत करता है जो आपको 32 कनेक्शन प्रोफाइल बनाने की अनुमति देता है जिन्हें विभिन्न वीडियो दीवार लेआउट में अनुकूलित किया जा सकता है.

WL-1616H उन अनुप्रयोगों के लिए एक आदर्श समाधान है जिनके लिए कई एचडीएमआई डिस्प्ले की आवश्यकता होती है जिसमें कई एचडीएमआई स्रोतों को कई स्थानों पर सुविधाजनक रूप से वितरित किया जाना चाहिए, जैसे रेलवे स्टेशन,प्रतियोगिता स्थल, कैसीनो, नियंत्रण केंद्र, सम्मेलन कक्ष, रसद केंद्र, सुरक्षा प्रबंधन, और अधिक।

II. विशेषताएं

1. 4K x 2K@30Hz,1080P@120Hz,और 1080P 3D@60Hz तक के डिस्प्ले रिज़ॉल्यूशन का समर्थन करता है

2. 3 डी एचडीएमआई 1.4 ए वीडियो प्रारूप

समर्थन।

3. 297 मेगाहर्ट्ज टीएमडीएस घड़ी तक के सभी 3 डी प्रारूपों के लिए फ्रेम पैकिंग सहित 3 डी वीडियो समर्थन।

4. प्रति पिक्सेल 48-बिट तक गहरे रंग का समर्थन करता है.

5एचडीसीपी 1.4 समर्थन (INPUT), एचडीसीपी v1.4a प्रोटोकॉल संगत (OUTPUT).

6. एचडीएमआई विनिर्देश 1.4 के अनुरूप किसी भी ऑडियो डेटा जैसे 192kHz तक के एल-पीसीएम, संकुचित ऑडियो ((आईईसी 61937), डीएसडी, डीएसटी, डीटीएस और एचबीआर की प्राप्ति का समर्थन करता है।

7. sYCC601, एडोब आरजीबी, एडोब YCC601, xvYCC विस्तारित रंग पैमाना सहित पूर्ण रंगमिति। 3 8. 300MHz तक TMDS घड़ी आवृत्तियों के लिए काम करता है।

III. पैकेज

एचडीएमआई मैट्रिक्स 1 पीसी

पावर एडाप्टर -------------------------------------------- 1 पीसी

ऑपरेशन मैनुअल -------------------------------------------- 1 पीसी

रिमोट कंट्रोल

RS232 सीरियल केबल

IV. विनिर्देश

1आवृत्ति बैंडविड्थ:297MHZ[10.2Gbps]

2. इनपुट पोर्टः16 x HDMI महिला इनपुट पोर्ट

3. आउटपुट पोर्ट्सः16 x एचडीएमआई महिला आउटपुट पोर्ट

4. बिजली की आपूर्तिःडीसी 12 वी, 2.5 ए

5. ईएसडी सुरक्षा मानव शरीर का मॉडल:± 8kV (हवा-घाट डिस्चार्ज) ± 4kV (संपर्क डिस्चार्ज)

6आयाम (मिमी):1 15 ((W) X 270 (D) X 45 (H)

7वजनःघ) 900

8ऑपरेटिंग तापमानः0°C ~ 40°C / 32°F ~ 104°F

9भंडारण तापमानः-20°C ~ 60°C / -4°F ~ 140°F

10. सापेक्ष आर्द्रता:20 ~ 90% आरएच (गैर संक्षेपण)

11. बिजली की खपत:(अधिकतम) 20W

Ⅴ: अनुप्रयोग क्षेत्रों का उपयोग करना:
