एचडीएमआई कनवर्टर करने के लिए एसडीआई

1 परिचय

एचडीएमआई कनवर्टर के लिए मिनी एसडीआई एसडी-एसडीआई, एचडी-एसडीआई और 3 जी-एसडीआई संकेतों को एचडीएमआई डिस्प्ले पर दिखाने की अनुमति देता है बिना किसी नुकसान के आपको तेज़ सिग्नल ट्रांसमिशन देने के लिए 2.970 Gbit/s की उच्च बिट दर सुनिश्चित करते हुए।पेशेवरों के लिए इसका मतलब है कि अब आपको प्रदर्शित करने की क्षमता देते हुए अपने 3G SDI सिग्नल को वितरित और विस्तारित करना आसान हो गया है एचडीएमआई पर आपका काम अंतर्निहित एचडीएमआई कनवर्टर के लिए धन्यवाद प्रदर्शित करता है।

2. विशेषताएं

1. 2.970Gbit/s, 1.485Gbit/s और 270Mbit/s . पर संचालन

2. एसएमपीटीई 425 एम, एसएमपीटीई 424 एम, एसएमपीटीई 292 एम, एसएमपीटीई 259 एम-सी का समर्थन करता है

3. इक्वलाइज्ड और री-क्लॉक्ड लूप आउटपुट अधिकतम 8 चैनल के लिए एकीकृत ऑडियो डी-एम्बेडर, 48 किलोहर्ट्ज़ ऑडियो

4. SMPTE 425M स्तर B से स्तर A 1080p 50/59.94/60 4:2:2 10-बिट में रूपांतरण

5. लंबी दूरी पर अपने सिग्नल का विस्तार करने के लिए अन्य इकाइयों से जुड़ें

• पैकेज

• एचडीएमआई कनवर्टर के लिए 3 जी एसडीआई

• 5 वी डीसी बिजली आपूर्ति एडाप्टर

• चालन नियम - पुस्तक

4. विशिष्टता

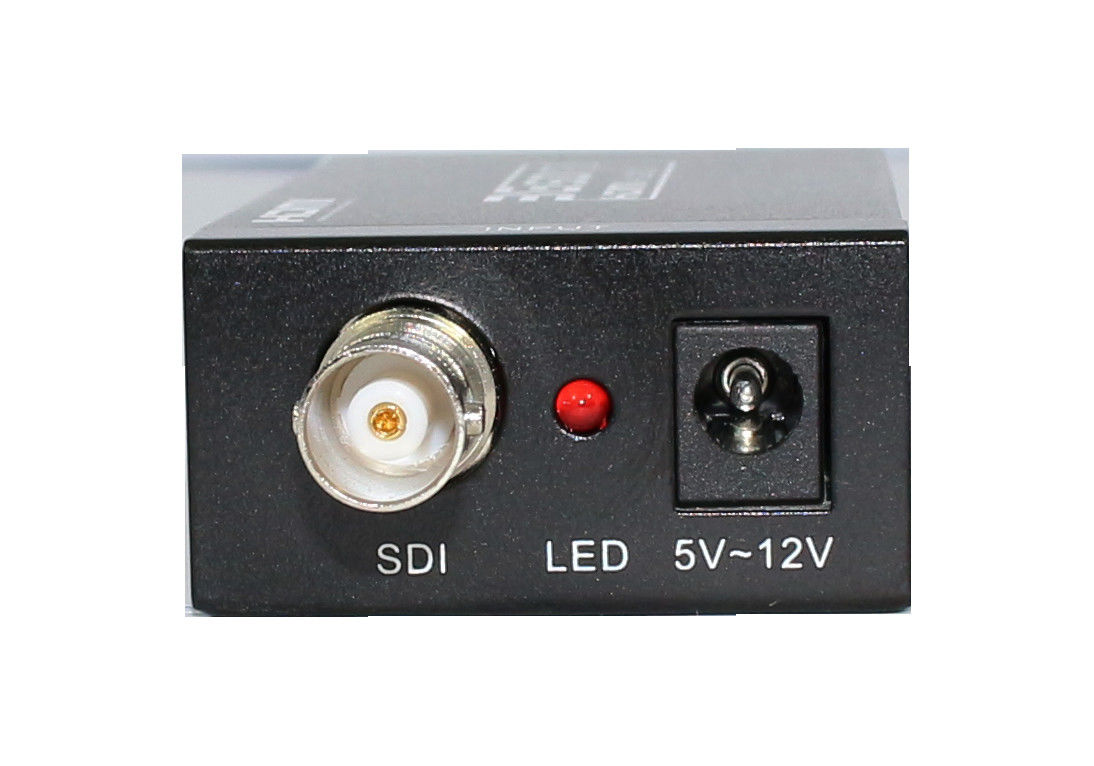

इनपुट पोर्ट …………………………… ....................1 एक्स बीएनसी (एसडीआई/एचडी-एसडीआई/3जी-एसडीआई)

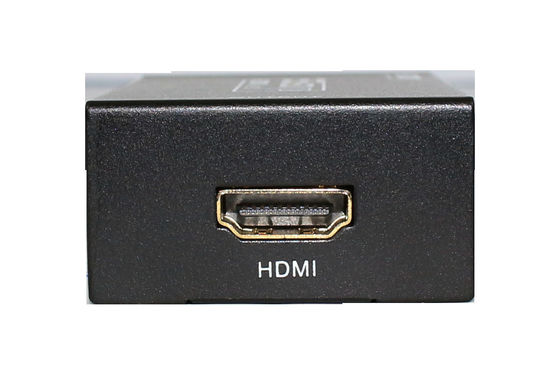

आउटपुट पोर्ट …………………………… ...................1 एक्स एचडीएमआई

एसडीआई संचरण दर ……………………………… 2.970 Gbit/s और 2.970/1.001 Gbit/s

इन/आउटपुट रेज़ोल्यूशन …………………………… ...... 480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60

बिजली की आपूर्ति................................................ ............... डीसी 5 वी -12 वी

ईएसडी संरक्षण …………………………… ............ मानव शरीर मॉडल ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क निर्वहन)

आयाम ................................................. .................... 80 मिमी x 41 मिमी x 25 मिमी

वज़न ................................................. ………………………150 ग्राम

परिचालन तापमान................................................ .. 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट

भंडारण तापमान................................................ ..... -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट

सापेक्षिक आर्द्रता................................................ ............ 20 ~ 90% आरएच (गैर संघनक)

बिजली की खपत (अधिकतम) ... 5W

5. आवेदन आरेख:
