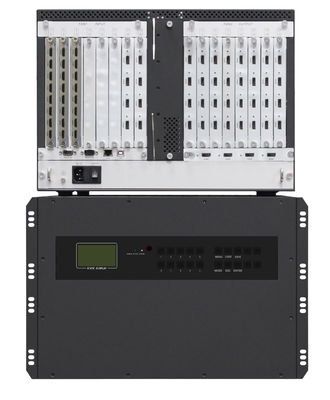

1 यू, 2 यू, 3.5 यू और 7 यू आवरण के साथ डब्लूएल-एचडीवीपी श्रृंखला वीडियो दीवार नियंत्रक

1 यू, 2 यू, 3.5 यू और 7 यू आवरण के साथ डब्लूएल-एचडीवीपी श्रृंखला वीडियो दीवार नियंत्रक

अपनी वीडियो वॉल के लिए सही Winlink वीडियो वॉल कंट्रोलर (WL-HDVP) मॉडल चुनने के 5 आसान चरण।

कैसे चुनेंविनलिंकVWC (वीडियो वॉल कंट्रोलर) मॉडल जो आपके लिए सही है?

विनलिंक वीडब्ल्यूसी नियंत्रक चेसिस, इनपुट कार्ड, आउटपुट कार्ड और अन्य कार्यात्मक घटकों के साथ डिज़ाइन किए गए मॉड्यूलर हैं,

जो कॉन्फ़िगरेशन का चयन करना बहुत आसान बनाता है।

चरण I: आवश्यक इनपुट/आउटपुट (I/O) पोर्ट की संख्या की पुष्टि करें।

उदाहरण के लिए 2x4 वीडियो वॉल प्रोजेक्ट लें।इस मामले के लिए, आपको 8x आउटपुट की आवश्यकता होगी।यदि, उदाहरण के लिए, 8 पीसी सिग्नल से कनेक्ट करें और

4 डीवीडी सिग्नल, इनपुट की कुल संख्या 12x होगी।इस प्रकार के वीडियो वॉल प्रोजेक्ट के साथ, आप 8x आउटपुट की पुष्टि करने में सक्षम हैं और

12x इनपुट सिग्नल।(नीचे दी गई तस्वीर देखें)

चरण II: I/O सिग्नल इंटरफेस की पुष्टि करें।

चूंकि विनलिंक के इनपुट और आउटपुट कार्ड एक मॉड्यूलर डिजाइन पर आधारित होते हैं, उपयोगकर्ता को यह निर्दिष्ट करना होगा कि उसे कौन से सिग्नल इंटरफेस की आवश्यकता है ताकि हार्डवेयर चेसिस को संबंधित कार्डों से भरा जा सके।इस परियोजना में, आउटपुट में डीवीआई इंटरफेस हैं और इनपुट एचडीएमआई और डीवीआई इंटरफेस हैं।इसका मतलब है कि आपको कई डीवीआई आउटपुट कार्ड, एचडीएमआई और डीवीआई इनपुट कार्ड की आवश्यकता होगी।विनलिंक शिपिंग से पहले कारखाने में खरीदार की मांग के अनुसार संबंधित I/O कार्ड के साथ चेसिस को पॉप्युलेट करेगा।

4 चैनल एचडीएमआई इनपुट कार्ड

4 चैनल डीवीआई इनपुट कार्ड

4 चैनल डीवीआई आउटपुट कार्ड

चरण III: I/O कार्ड (या स्लॉट) मात्रा की पुष्टि करें।

इस परियोजना में जिसमें 8x DVI आउटपुट, 8x HMDI इनपुट और 4x DVI इनपुट की आवश्यकता होती है।

आपको 2x पीसी 4-चैनल एचडीएमआई इनपुट कार्ड (प्रति कार्ड 4x इनपुट पोर्ट), 1x पीसी 4-चैनल की आवश्यकता होगी

डीवीआई इनपुट कार्ड (प्रति कार्ड 4 इनपुट पोर्ट) और 2x पीसी 4-चैनल डीवीआई आउटपुट कार्ड (प्रति कार्ड 4x आउटपुट पोर्ट)।

नीचे दी गई सूची देखें:

I/O कार्ड सूची

चरण IV: अपना चयन करेंविनलिंकचेसिस।

Winlink WL-HDVP में चेसिस के लिए 1 U, 2 U, 3.5 U और 7U सहित मॉडल हैं।1यू आकार की चेसिस

जो 1 इनपुट स्लॉट और 1 आउटपुट स्लॉट को सपोर्ट करता है। 2U- आकार की चेसिस जो 2 इनपुट स्लॉट और 2 आउटपुट स्लॉट को सपोर्ट करती है।

3.5 यू-आकार की चेसिस जो 5 इनपुट स्लॉट और 6 आउटपुट स्लॉट को सपोर्ट करती है।7U आकार की चेसिस जो 8 इनपुट स्लॉट को सपोर्ट करती है

और 9 आउटपुट स्लॉट।

अब आपके पास अपनी अंतिम सूची है और आप अपना ऑर्डर छोड़ने में सक्षम हैं, तो बस अपने अनबॉक्स दिन का आनंद लेने के लिए प्रतीक्षा करें!

अधिक जानकारी के लिए, कृपया विनलिंक से संपर्क करेंwww.video-wallcontroller.comया sales@winlinktech.com।
