18Gbps HD वीडियो एक्सटेंडर

18Gbps HD वीडियो एक्सटेंडर

ऑडियो निकालने के साथ ऑप्टिकल फाइबर एक्सटेंडर पर 18 जीबीपीएस एचडीएमआई

1 परिचय:

यह एचडीएमआई एक्सटेंडर एचडीएमआई सिग्नल को 3300 फीट/1000 मीटर तक बढ़ा सकता है (सिंगल-मोड फाइबर केबल पर) या 1000 फीट/300 मीटर (मल्टी-मोड फाइबर से अधिक) केबल)।वीडियो रिज़ॉल्यूशन 4K2K@60Hz 4:4:4 तक है।ट्रांसमीटर लूप का समर्थन करता है आउटपुट, ऑडियो एम्बेडिंग और ईडीआईडी ​​प्रबंधन फ़ंक्शन।रिसीवर का समर्थन करता है ऑडियो निकालने का कार्य।इसके अलावा, एक्सटेंडर द्विदिश IR . का समर्थन करता है नियंत्रण और RS-232 सिग्नल पास-थ्रू।यह आपको आसानी से नियंत्रित करने की अनुमति दे सकता है सिग्नल स्रोत पक्ष पर डिवाइस प्रदर्शित करें या सिग्नल स्रोत डिवाइस को नियंत्रित करें इस एक्सटेंडर का उपयोग करते समय डिस्प्ले साइड पर।

2. विशेषताएं:

1. एचडीएमआई 2.0 बी, एचडीसीपी 2.2 और डीवीआई 1.0 अनुपालन

2. समर्थन 18Gbps वीडियो बैंडविड्थ

3. 4k2k@50/60Hz 4:4:4 . तक का वीडियो रिज़ॉल्यूशन

4. एचडीएमआई ऑडियो प्रारूप: एलपीसीएम2/5.1/7.1सीएच, डॉल्बी डिजिटल/प्लस/ईएक्स, डॉल्बी ट्रू

एचडी, डीटीएस, डीटीएस-ईएक्स, डीटीएस-96/24, डीटीएस हाई रेस, डीटीएस-एचडी मास्टर ऑडियो,

डीएसडी

5. ट्रांसमिशन दूरी 3300 फीट / 1000 मीटर तक (सिंगल-मोड पर)

फाइबर केबल) या 1000 फीट/300 मीटर (मल्टी-मोड फाइबर केबल से अधिक) (50/

125um/OM3)

6. समर्थन द्विदिश IR नियंत्रण, RS-232 पास-थ्रू और EDID

सरल और सुविधाजनक नियंत्रण के लिए प्रबंधन

7. ट्रांसमीटर लूप आउटपुट (स्थानीय एचडी वीडियो और ऑडियो साझा करना) का समर्थन करता है और

ऑडियो एम्बेडिंग फ़ंक्शन

8. रिसीवर ऑडियो निकालने वाले आउटपुट फ़ंक्शन का समर्थन करता है

9. आसान और लचीली स्थापना के लिए कॉम्पैक्ट डिजाइन

3. पैकेज सामग्री:

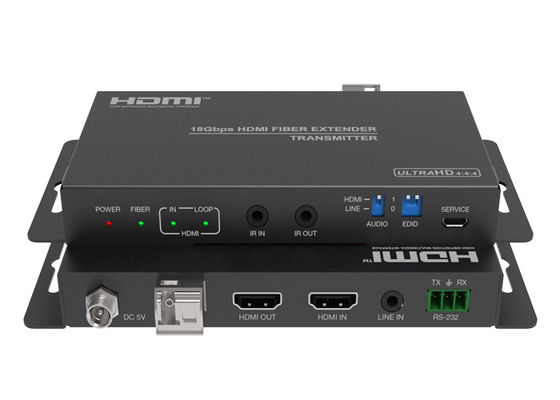

ऑप्टिकल फाइबर एक्सटेंडर (ट्रांसमीटर) पर 1×18 जीबीपीएस एचडीएमआई

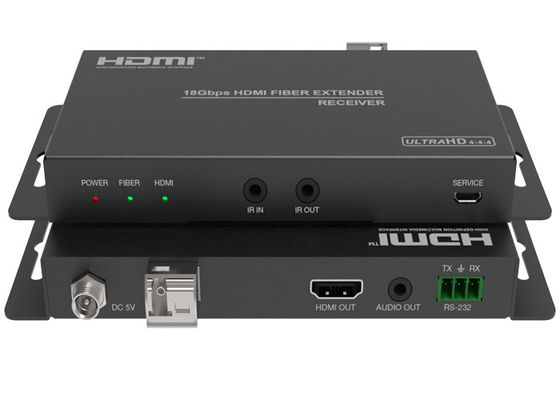

ऑप्टिकल फाइबर एक्सटेंडर (रिसीवर) पर 1×18 जीबीपीएस एचडीएमआई

③ 1× IR ब्लास्टर केबल (1.5 मीटर)

④ 1× IR रिसीवर केबल (1.5 मीटर)

⑤ 2×5वी/1ए पावर एडॉप्टर

⑥ 2 × 3-पिन 3.81 मिमी फीनिक्स कनेक्टर

⑦ 1× उपयोगकर्ता मैनुअल

4. निर्दिष्टीकरण:
