एचडी मल्टी-स्क्रीन केवीएम डिकोडर ऑल-इन-वन मशीन आईपी-आधारित केवीएम स्विच
एचडी मल्टी-पिक्चर केवीएम ऑल-इन-वन मशीन वीडियो संपीड़न प्रसंस्करण प्रौद्योगिकी का पूर्ण उपयोग है,
नेटवर्क प्रौद्योगिकी, विज़ुअलाइज़ेशन प्रौद्योगिकी, केंद्रीकृत नियंत्रण और अन्य उन्नत प्रौद्योगिकी,
लिंक के रूप में आईपी नेटवर्क बनाने के लिए, वीडियो स्प्लिसिंग प्रसंस्करण सेट, केवीएम सहयोगी प्रबंधन,
एक उपकरण में ऑडियो प्रोसेसिंग, केंद्रीकृत नियंत्रण और अन्य कार्य तथा कोडिंग और डिकोडिंग।
इसमें वितरित, नेटवर्क, दृश्य और विकेन्द्रीकृत सर्वर की विशेषताएं हैं। उत्पाद संचालन
पूरी तरह से सिंक्रनाइज़ेशन, वास्तविक समय, संगतता, सांस प्रभाव और
वीडियो प्रसंस्करण में रंग में कमी। एचडीएमआई इंटरफ़ेस 3840x2160@30Hz इनपुट और आउटपुट तक का समर्थन करता है,
मल्टी-स्क्रीन स्प्लिसिंग स्क्रीन, I/O, IR, RS232 बाहरी नियंत्रण, लागत में कमी, आसान वायरिंग प्रदान करता है,
दृश्य नियंत्रण, विकेन्द्रीकृत नियंत्रण, विभिन्न HD या 1080P वीडियो अनुप्रयोग परिदृश्यों के लिए।

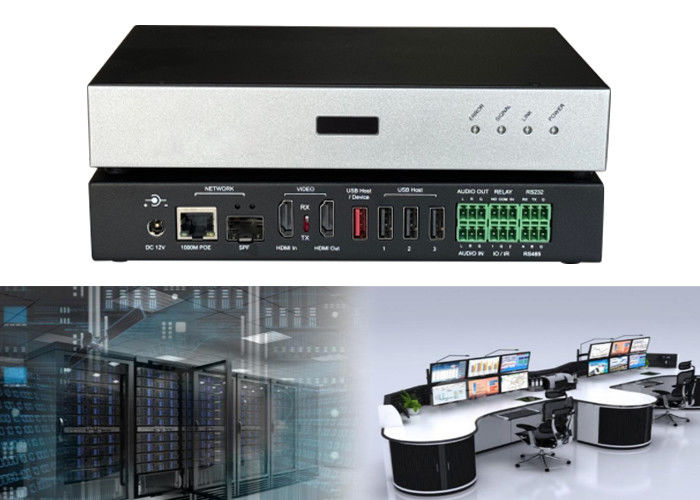

इसका व्यापक रूप से सम्मेलन केंद्र, प्रदर्शनी केंद्र, कमांड केंद्र, परिवहन केंद्र आदि में उपयोग किया जा सकता है।
2.आईपी-आधारित KVM स्विच कार्यात्मक विशेषताएं
- एकीकृत एन्कोडर डिकोडर, डायल कोड परिवर्तन मोड;
- H.264 और H.265 कोडेक प्रोटोकॉल का समर्थन करता है;
- वास्तव में वितरित, कोई सर्वर नहीं, कोई अन्य सहायक उपकरण नहीं, पूरी तरह से विकेंद्रीकृत;
- अच्छा वास्तविक समय, अच्छा अनुभव, केवीएम सीट वीडियो आउटपुट और होस्ट स्थानीय औसत विलंबता 60 एमएस;
- ऑपरेशन विज़ुअलाइज़ेशन, केवीएम और क्लाइंट विज़ुअलाइज़ेशन ऑपरेशन;
- एचडीएमआई इंटरफेस 3840x2160@30 हर्ट्ज इनपुट और आउटपुट तक का समर्थन करता है;
- सिंक्रनाइज़ेशन प्रदर्शन बेहतर है, एलसीडी, एलईडी, डीएलपी स्प्लिसिंग स्क्रीन का समर्थन करें;
- मल्टी-चैनल डिकोडिंग, सिंगल स्क्रीन 16 स्क्रीन, रोमिंग, सुपरपोजिशन का समर्थन करें।
- सामान्य कस्टम विंडो लेआउट पूर्व निर्धारित का समर्थन करें;
- पूर्व लेआउट और रिलीज़ के लिए समर्थन;
- समर्थन उपशीर्षक, दृश्य, दृश्य मतदान;
- इंटरफेस व्यक्तिगत अनुकूलन के लिए समर्थन.
- आईपी-आधारित KVM स्विच
| क्रमांक |
नाम |
वर्णन |

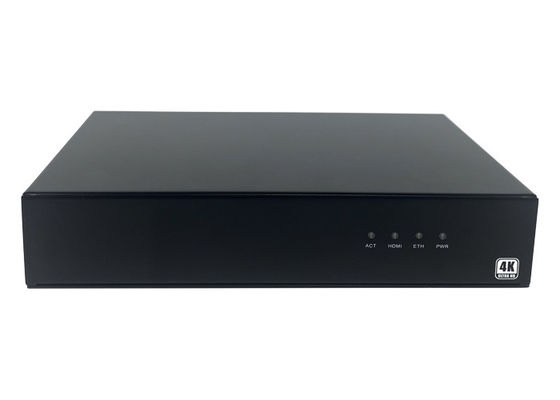

| 1 |
ACT पायलट लैंप |
- सीपीयू और तापमान सीमा अलार्म लैंप
|
| एचडीएमआई पायलट लैंप |
- संकेत इनपुट के बाद पीछे पैनल में एचडीएमआई इन पोर्ट उज्ज्वल है
- या प्रकाश है जब HDMI आउट पोर्ट के पीछे पैनल के आउटपुट अंत से जुड़ा हुआ है।
|
| ईटीएच, पायलट लैंप |
- पीछे पैनल नेटवर्क पोर्ट प्रकाश के बाद गीगाबिट नेटवर्क से जुड़ा हुआ है
|
| पीडब्ल्यूआर, पायलट लैंप |
|
| क्रमांक |
नाम |
वर्णन |

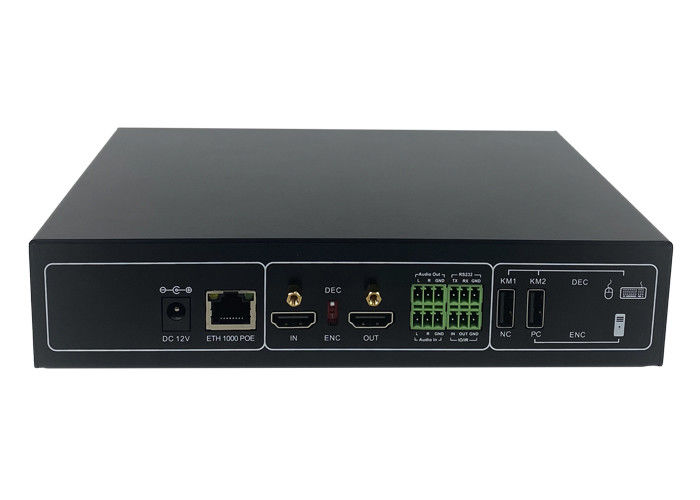

| 2 |
डीसी 12 वी पावर सप्लाई इंटरफ़ेस |
- 12 वी डीसी पावर सप्लाई मास्टर हेड इंटरफेस, जिसका उपयोग डीसी 5.5 * 2.1 विनिर्देश पावर सप्लाई हेड और नेटवर्क पीओई पावर सप्लाई म्यूचुअल बैकअप को जोड़ने के लिए किया जाता है।
|
| 3 |
E TH 1000 POE |
- गीगाबिट नेटवर्क इंटरफ़ेस, समर्थन POE बिजली की आपूर्ति, गीगाबिट स्विच, और नेटवर्क POE बिजली की आपूर्ति आपसी बैकअप. कारखाने डिफ़ॉल्ट आईपी 192 है.168. **
|
| 4 |
एचडीएमआई
वीडियो इनपुट इंटरफ़ेस
|
- एचडीएमआई वीडियो इनपुट के लिए उपयोग किया जाता है जब इनपुट नोड के रूप में उपयोग किया जाता है।
|
| 5 |
डायल स्विच |
- इनपुट और डिकोडिंग आउटपुट मोड स्विचिंग के लिए प्रयोग किया जाता है
- इनपुट नोड, सिग्नल स्रोत के रूप में एनसी कोड
- यह डीईसी डिकोडिंग, आउटपुट नोड, केवीएम सीट नोड और आईपीसी अग्रेषण नोड के रूप में है
|
| 6 |
एचडीएमआई आउट
वीडियो आउटपुट इंटरफ़ेस
|
- इनपुट सिग्नल रिंग आउट के लिए, जब एक इनपुट नोड के रूप में इस्तेमाल किया
- आउटपुट नोड के रूप में एचडीएमआई आउटपुट साइड कनेक्ट करने के लिए उपयोग करें
|
| 7 |
ऑडियो आउटपुट ऑडियो आउटपुट इंटरफ़ेस |
- 3.5 मिमी 3 पिन इंटरफ़ेस, एनालॉग ऑडियो आउटपुट इंटरफ़ेस के लिए, एल बाईं चैनल है, आर सही चैनल है, जीएनडी जमीन है
|
| 8 |
ऑडियो में ऑडियो इनपुट इंटरफ़ेस |
- 3.5 मिमी 3 पिन एनालॉग ऑडियो इनपुट इंटरफ़ेस, एल बाईं चैनल है, आर सही चैनल है, जीएनडी जमीन है
|
| 9 |
R S232 इंटरफेस |
- R S232 सीरियल पोर्ट 3 पिन इंटरफेस, दो तरफा कार्य और नेटवर्क साइड डायरेक्ट ट्रांसमिशन, भेजने के लिए TX, प्राप्त करने के लिए RX, जमीन के लिए GND।
|
| 10 |
आईआर/आईओ इंटरफ़ेस |
- आईआर/आईओ मल्टीप्लेक्सिंग 3पिन इंटरफेस, आईआर और आईओ फ़ंक्शन या तो वैकल्पिक हैं। आईआर केवल प्राप्त या भेज सकता है। आईओ प्राप्त या भेजने का समर्थन करता है। आईओ के दो तरीके हैं।
|
| 11 |
K M1 /NC |
- यह इंटरफेस (एनसी) मोड में प्रवेश करते समय अमान्य है।
- जब आउटपुट (डीईसी) केवीएम मोड, इस इंटरफ़ेस माउस या कीबोर्ड, साधारण आउटपुट नोड कनेक्ट कर सकते हैं, इंटरफ़ेस काम नहीं करता है।
|
| 12 |
K एम2 /पीसी |
- जब (ENC) मोड में प्रवेश किया जाता है, तो यह इंटरफ़ेस पीसी माउस और कीबोर्ड संकेतों को प्रसारित करने के लिए नियंत्रण संकेत स्रोत होस्ट के यूएसबी इंटरफ़ेस को प्राप्त करता है।
- जब आउटपुट (डीईसी) केवीएम मोड, इस इंटरफ़ेस माउस या कीबोर्ड से जुड़ा जा सकता है, साधारण आउटपुट नोड, इंटरफ़ेस काम नहीं करता है।
|
