18 जीबीपीएस 2.0 वीडियो एचडीएमआई ऑडियो एक्सट्रैक्टिंग के साथ फाइबर एक्सटेंडर पर

ऑडियो एक्सट्रैक्टिंग के साथ ऑप्टिकल फाइबर एक्सटेंडर पर यह 18Gbps HDMI2.0 वीडियो एचडीएमआई सिग्नल को 3300 फीट/1000 मीटर (सिंगल-मोड फाइबर केबल से अधिक) या 1000 फीट/300 मीटर (मल्टी-मोड फाइबर केबल पर) तक बढ़ा सकता है।वीडियो रिज़ॉल्यूशन 4K2K@60Hz 4:4:4 तक है।ट्रांसमीटर लूप आउटपुट, ऑडियो एम्बेडिंग और ईडीआईडी ​​प्रबंधन फ़ंक्शन का समर्थन करता है।रिसीवर ऑडियो निकालने के कार्य का समर्थन करता है।इसके अलावा, एक्सटेंडर द्विदिश IR नियंत्रण और RS-232 सिग्नल पास-थ्रू का समर्थन करता है।यह आपको इस एक्सटेंडर का उपयोग करते समय सिग्नल सोर्स साइड पर डिस्प्ले डिवाइस को आसानी से नियंत्रित करने या डिस्प्ले साइड पर सिग्नल सोर्स डिवाइस को नियंत्रित करने की अनुमति दे सकता है।



ऑप्टिकल फाइबर एक्सटेंडर पर 18Gbps HDMI2.0 वीडियो की तकनीकी:
एचडीएमआई अनुपालन	एचडीएमआई 2.0बी
एचडीसीपी अनुपालन	एचडीसीपी 2.2
वीडियो बैंडविड्थ	18जीबीपीएस
वीडियो संकल्प	480i~1080p50/60Hz,4Kx2K@24/30Hz,4k2k@60Hz
रंगीन स्थान	आरजीबी, वाईसीबीसीआर 4:4:4/4:2:2,वाईयूवी 4:2:0
रंग की गहराई	8/10/12-बिट (1080P60Hz) 8-बिट (4K60Hz)
एचडीएमआई ऑडियो प्रारूप	LPCM2/5.1/7.1CH,डॉल्बी डिजिटल/प्लस/ईएक्स,डॉल्बी ट्रू एचडी, एचडीएमआई ऑडियो प्रारूप डीटीएस, डीटीएस-ईएक्स, डीटीएस-96/24, डीटीएस हाई रेस, डीटीएस-एचडी मास्टर ऑडियो, डीएसडी
संचरण दूरी	सिंगल-मोड फाइबर केबल पर 3300 फीट / 1000 मीटर तक; मल्टी-मोड फाइबर केबल पर 1000 फीट / 300 मीटर तक;
आईआर आवृत्ति	20KHz-60KHz
RS-232 बॉड दर	4800-115200bps
ईएसडी सुरक्षा	मानव शरीर मॉडल-±8kV (एयर-गैप डिस्चार्ज) और ± 4kV (संपर्क मुक्ति)

ऑप्टिकल फाइबर एक्सटेंडर पर 18Gbps HDMI2.0 वीडियो का कनेक्शन

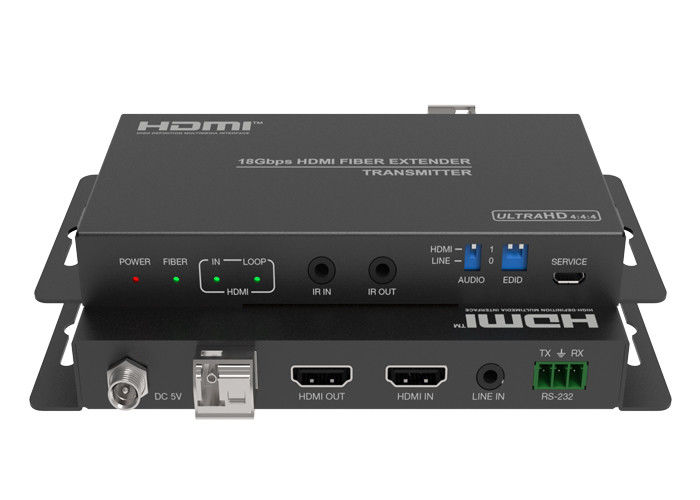

ट्रांसमीटर	इनपुट: 1 एक्स एचडीएमआई इन [टाइप ए 19-पिन महिला] 1 एक्स लाइन इन [3.5 मिमी स्टीरियो मिनी-जैक] 1 x IR IN [3.5mm स्टीरियो मिनी-जैक] 1 x RS-232 [3.81mm फीनिक्स कनेक्टर] 1 एक्स सेवा [माइक्रो यूएसबी, अपडेट पोर्ट] आउटपुट: 1 एक्स एचडीएमआई आउट [टाइप ए 19-पिन महिला] 1 एक्स ऑप्टिकल फाइबर आउट [एलसी महिला] 1 एक्स आईआर आउट [3.5 मिमी स्टीरियो मिनी-जैक]

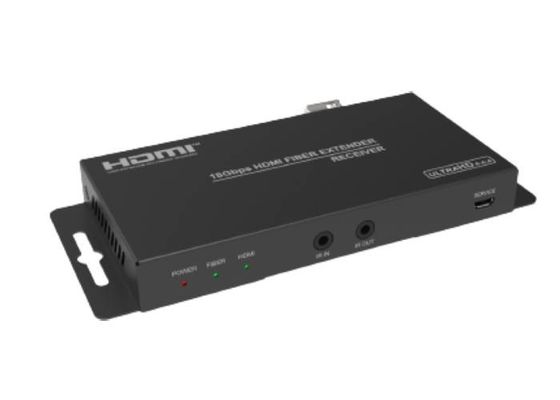

रिसीवर	इनपुट: [एलसी महिला] में 1 एक्स ऑप्टिकल फाइबर 1 x IR IN [3.5mm स्टीरियो मिनी-जैक] 1x सेवा [माइक्रो यूएसबी, अपडेट पोर्ट] आउटपुट: 1 एक्स एचडीएमआई आउट [टाइप ए 19-पिन महिला] 1 x RS-232 [3.81mm फीनिक्स कनेक्टर] 1 एक्स आईआर आउट [3.5 मिमी स्टीरियो मिनी-जैक] 1 एक्स ऑडियो आउट [3.5 मिमी स्टीरियो मिनी-जैक]
