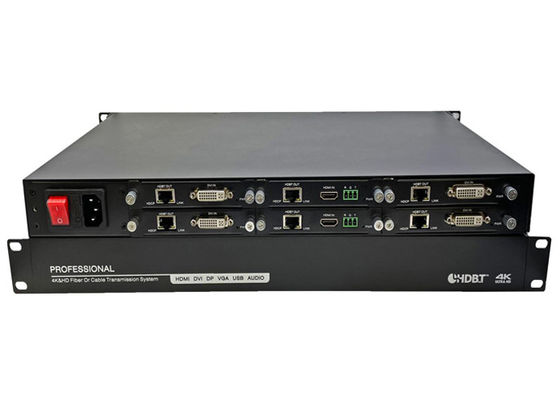

उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | HDBaseT 70 मीटर एक्सेंडर के माध्यम से 6 HDBaseT आउटपुट पोर्ट के साथ अल्ट्रा स्लिम 4K HDMI | एचडीबेसटी कनेक्टर: | आरजे 45 |
|---|---|---|---|
| एचडीबेसटी दूरी: | 70 मीटर और 100 मीटर | बैंडविड्थ: | 10.2 Gbps |
| एचडीबेसटी संस्करण: | वी1.0 | आईआर विनिर्देश:: | समर्थन 0 ~ 38 Khz |
| प्रमुखता देना: | 70M यूएसबी वीडियो एक्सटेंडर,यूनिक्स यूएसबी वीडियो एक्सटेंडर,विंडोज एचडी वीडियो एक्सटेंडर |
||
उत्पाद अवलोकन:
ट्रांसमीटर:
मैंHDBaseT OUT: सभी डेटा संकेतों के प्रसारण के लिए एक एकल CAT5e/6/7 केबल के साथ रिसीवर इकाई से कनेक्ट करें जिसमें शक्ति शामिल है।
(2) IR OUT IR ब्लास्टर की सीधी लाइन-ऑफ़-विज़न के भीतर उपकरणों को IR सिग्नल संचारित करने के लिए IR ब्लास्टर से कनेक्ट करें।
मैंIR IN: दूर स्थित डिवाइस की IR नियंत्रण सीमा का विस्तार करने के लिए IR एक्सटेंडर से कनेक्ट करें।सुनिश्चित करें कि उपयोग किया जा रहा रिमोट IR एक्सटेंडर की सीधी लाइन-ऑफ़-विज़न के भीतर है।
मैंHDBaseT सक्रिय एलईडी: डिवाइस के चालू होने पर यह एलईडी प्रति सेकंड झिलमिलाहट करेगी।
मैंHDBaseT लिंक LED: ट्रांसमीटर और रिसीवर के बीच HDBaseT लिंक स्थापित होने पर यह LED प्रकाशित हो जाएगी।
मैंएचडीएमआई इन: एचडीएमआई स्रोत उपकरण जैसे डीवीडी या ब्लू-रे प्लेयर से जुड़ता है।
मैंRS232: RS-232 कमांड के प्रसारण के लिए RS232 टर्मिनल के माध्यम से D-सब 9-पिन केबल से पीसी या लैपटॉप से कनेक्ट करें।
(3) एचडीसीपी एलईडी: जब डिवाइस में एचडीसीपी नहीं होता है तो यह एलईडी झिलमिलाती है, जब डिवाइस में एचडीसीपी होता है तो हमेशा रोशनी होती है।
रिसीवर:
①HDBaseT IN: सभी डेटा संकेतों के प्रसारण के लिए एक एकल CAT5e/6/7 केबल के साथ रिसीवर इकाई से कनेक्ट करें जिसमें शक्ति शामिल है।
IR OUT IR ब्लास्टर के प्रत्यक्ष लाइन-ऑफ़-विज़न के भीतर उपकरणों को IR सिग्नल संचारित करने के लिए IR ब्लास्टर से कनेक्ट करें।
IR IN: दूर स्थित डिवाइस की IR नियंत्रण सीमा का विस्तार करने के लिए IR एक्सटेंडर से कनेक्ट करें।सुनिश्चित करें कि उपयोग किया जा रहा रिमोट IR एक्सटेंडर की सीधी लाइन-ऑफ़-विज़न के भीतर है।
④ HDBaseT सक्रिय एलईडी: डिवाइस चालू होने पर यह एलईडी प्रति सेकंड झिलमिलाहट करेगी।
HDBaseT लिंक एलईडी: ट्रांसमीटर और रिसीवर के बीच HDBaseT लिंक स्थापित होने पर यह एलईडी रोशन होगी।
⑥DC 12V: यूनिट में 12V DC बिजली की आपूर्ति प्लग करें और एडॉप्टर को AC आउटलेट से कनेक्ट करें।
एचडीएमआई आउट: एचडीएमआई स्रोत उपकरण जैसे डीवीडी या ब्लू-रे प्लेयर से कनेक्ट होता है।
RS232: RS-232 कमांड के प्रसारण के लिए RS232 टर्मिनल के माध्यम से D-Sub 9-pin केबल से PC या लैपटॉप से कनेक्ट करें।
एचडीसीपी एलईडी: जब डिवाइस में कोई एचडीसीपी नहीं होता है तो यह एलईडी झिलमिलाती है, जब डिवाइस में एचडीसीपी होता है तो हमेशा रोशनी होती है।
उत्पादन निर्दिष्टीकरण
| समारोह | इनपुट सिग्नल की संख्या | ट्रांसमीटर: 6-सीएच (डीवीआई, एचडीएमआई, आईआर, रिमोट स्विच) |
| आउटपुट सिग्नल की संख्या | रिसीवर: 1CH (डीवीआई, एचडीएमआई, आईआर, रिमोट स्विच) | |
| संचरण दूरी |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| वीडियो प्रसारण प्रदर्शन | वीडियो इनपुट इंटरफ़ेस | एचडीएमआई और डीवीआई-आई (केवल डीवीआई-डी सिग्नल का समर्थन करते हैं) |
| वीडियो आउटपुट इंटरफ़ेस | एचडीएमआई और डीवीआई-आई (केवल डीवीआई-डी सिग्नल का समर्थन करते हैं) | |
| संकल्प | 1080p/1080i/720p/720i/576p/576i/480p/480i अधिकतम समर्थन 4K×2K | |
| अधिकतम स्थानांतरण दर | 10जीबीपीएस | |
| आईआर | रिमोट-कंट्रोल इंटरफ़ेस | 3.5 मिमी ऑडियो पोर्ट |
| रिमोट-कंट्रोल इंटरफ़ेस | आईआर रिमोट कंट्रोल सिग्नल | |
| यु एस बी | शिष्टाचार | केवल USB कीबोर्ड और माउस का समर्थन करें |
| बिजली की आपूर्ति | वोल्टेज सीमा |
इनपुट: AC110V-220V, 50/60HZ आउटपुट: DC9V / 1A |
| बिजली की खपत |
ट्रांसमीटर: 5W रिसीवर: 5W |
|
| सूरत विशेषता | आकार (एल × डब्ल्यू × एच) |
ट्रांसमीटर: 112.4 मिमी × 78.9 मिमी × 27.9 मिमी रिसीवर: 112.4 मिमी × 78.9 मिमी × 27.9 मिमी |
| सामग्री | स्टील आवरण | |
| रंग | काला | |
| परिचालन लागत वातावरण | भंडारण तापमान | -40-80 ℃ |
| सापेक्षिक आर्द्रता | 0-95% (कोई संक्षेपण नहीं) | |
| वर्किंग टेम्परेचर | -15℃-55℃ | |
| प्रोडक्ट का नाम | अल्ट्रा स्लिम 4K HDMI 6 HDBaseT आउटपुट पोर्ट के साथ HDBaseT 70 मीटर एक्सेंडर के माध्यम से | |
एप्लिकेशन आरेख का उपयोग करना:
अल्ट्रा स्लिम 4K HDMI 6 HDBaseT आउटपुट पोर्ट के साथ HDBaseT 70 मीटर एक्सेंडर के माध्यम से
