1080पी मिनी एचडीएमआई टू एसडी / एचडी / 3जी एसडीआई कन्वर्टर एचडीएमआई 1.3 एचडीसीपी1.1 / 1.2 . के साथ

1.0परिचय

मिनी एचडीएमआई से एसडीआई कन्वर्टर उच्च सुनिश्चित करते हुए एचडीएमआई संकेतों को एसडीआई डिस्प्ले पर दिखाने की अनुमति देता है

बिना किसी नुकसान के आपको उच्च रिज़ॉल्यूशन सिग्नल देने के लिए 2.970 Gbit/s की बिट दर।पेशेवरों के लिए इसका मतलब है

कि लंबी दूरी के प्रसारण के लिए ऑडियो के साथ अपने उच्च डीईएफ़ एचडीएमआई सिग्नल को एसडीआई में परिवर्तित करना अब आसान हो गया है

और अपने काम को sdi डिस्प्ले पर प्रदर्शित करें।

2.0विशेषताएँ

***एचडीएमआई1.3 एचडीसीपी1.1 / 1.2 का समर्थन करें;

***एसडीआई डिस्प्ले पर एचडीएमआई स्रोत दिखाता है।;

SDI इंटरफ़ेस 2.970 Gbit/s, 2.970/1.001 Gbit/s की बिटरेट पर संचालित होता है;

1.485 Gbit/s, 1.485/1.001 Gbit/s और 270 Mb/s.;

***एचडीएमआई इनपुट समय का समर्थन करता है: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***HDMI सिग्नल को SDI:480i/576i से SD-SDI (SMPTE 259M-C, 270 Mbit/s के बिटरेट पर) में कनवर्ट करता है

720p/1080i से HD-SDI (SMPTE 292M, बिटरेट पर 1.485 Gbit/s या 1.485/1.001 Gbit/s) 1080p से 3G-SDI

(SMPTE 424M/425M-AB, 2.970 Gbit/s और 2.970/1.001 Gbit/s के बिटरेट पर)।

***100 मीटर (3G-SDI), 200 मीटर (HD-SDI), या 300 मीटर (SD-SDI) तक SDI आउटपुट दूरी का समर्थन करता है;

***1080 पी मिनी एचडीएमआई से एसडी / एचडी / 3 जी एसडीआई कनवर्टर एचडीएमआई 1.3 एचडीसीपी 1.1 / 1.2 . के साथ

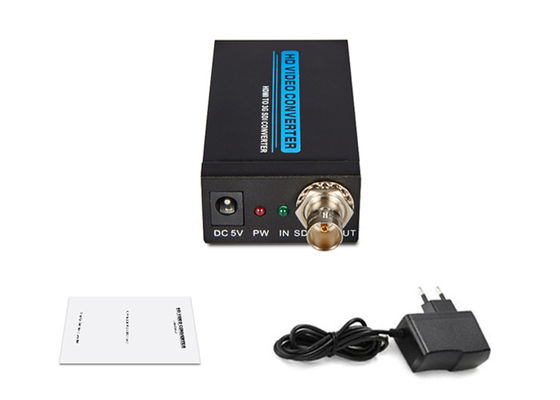

3.0पैकेजिंग सहायक उपकरण:

इस इकाई का उपयोग करने का प्रयास करने से पहले, कृपया पैकेजिंग की जांच करें और सुनिश्चित करें कि निम्नलिखित आइटम शामिल हैं

शिपिंग गत्ते का डिब्बा में:

(1)1080पी मिनी एचडीएमआई से एसडी / एचडी / 3जी एसडीआई कन्वर्टर ----------------------------1पीसी

(2) 5 वी डीसी पावर एडॉप्टर --------------------------------------- -1 पीसी

(3) उपयोगकर्ता मैनुअल ------------------------------------------- ------1 टुकड़ा

4.0विशेष विवरण

इनपुट पोर्ट ------------------------------------------------- ---------------------------1 एक्स एचडीएमआई;

आउटपुट पोर्ट ------------------------------------------- -1 एक्स बीएनसी (एसडीआई/एचडी-एसडीआई/3जी-एसडीआई);

एसडीआई संचरण दर ---------------------- 2.970 Gbit/s और 2.970/1.001 Gbit/s

इन/आउटपुट रिज़ॉल्यूशन ------480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

बिजली की आपूर्ति------------------------------------------------ -------------------------- डीसी 5 वी;

ESD सुरक्षा मानव शरीर मॉडल ---------------------- ± 8kV (एयर-गैप डिस्चार्ज)

± 4kV (संपर्क निर्वहन);

आयाम------------------------------------------------- ---- 82 मिमी x 43.5 मिमी x 23 मिमी;

वज़न------------------------------------------------- ----------------------------------- 150 ग्राम;

ऑपरेटिंग तापमान --------------------------------- --0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री एफ;

भंडारण तापमान--------------------------------------20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट;

लोचदार आर्द्रता -------------------------------------- 20 ~ 90% आरएच (गैर संघनक);

बिजली की खपत (अधिकतम)------------------------------------------ --------------------- 5W;

उत्पाद का नाम ------------------1080P मिनी एचडीएमआई से एसडी / एचडी / 3 जी एसडीआई कनवर्टर एचडीएमआई 1.3 एचडीसीपी 1.1 / 1.2 के साथ;

5.0 कनेक्शन और संचालन

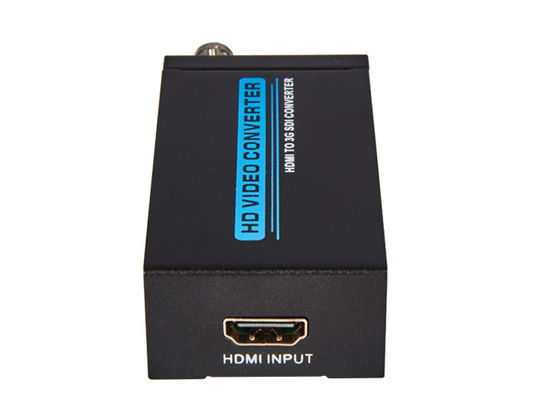

5.01 एचडीएमआई केबल को एचडीएमआई सिग्नल स्रोत और एचडीएमआई इनपुट के बीच कनेक्ट करें

कनवर्टर का।

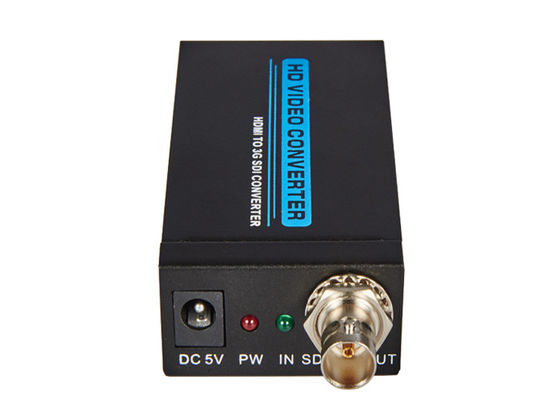

5.02 कनवर्टर और एसडीआई डिस्प्ले के बीच समाक्षीय केबल कनेक्ट करें।

5.03 पॉवर एडॉप्टर को कन्वर्टर और आउटलेट के बीच कनेक्ट करें।

5.04 एचडीएमआई सिग्नल स्रोत और डिस्प्ले की बिजली आपूर्ति खोलें।चुनना

संबंधित इनपुट पोर्ट, फिर यह काम करता है।
