1080 पी मिनी एसडी / एचडी / 3 जी एसडीआई एचडीएमआई कनवर्टर के साथ एचडीएमआई 1.3 एचडीसीपी 1.1 / 1.2

1.0 परिचय

एसडीआई से एचडीएमआई कनवर्टर एचडीएमआई/एसडीआई डिस्प्ले पर एसडी-एसडीआई, एचडी-एसडीआई और 3जी-एसडीआई संकेतों को प्रदर्शित करने की अनुमति देता है।

बिना किसी नुकसान के आपको तेज़ सिग्नल ट्रांसमिशन देने के लिए 2.970 Gbit/s की उच्च बिट दर सुनिश्चित करते हुए।

पेशेवरों के लिए इसका मतलब है कि अब आपके 3G SDI सिग्नल को वितरित और विस्तारित करना आसान हो गया है

आपको एचडीएमआई डिस्प्ले पर अपने काम को प्रदर्शित करने की क्षमता देते हुए बिल्ट इन एचडीएमआई कनवर्टर के लिए धन्यवाद।

इसके अलावा, लूप-थ्रू 3जी-एसडीआई डिज़ाइन के लिए धन्यवाद, उपयोगकर्ता एसडीआई और . दोनों का आनंद लेने में सक्षम हैं

एचडीएमआई एक ही समय में प्रदर्शित होता है।

2.0 विशेषताएं

1)2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s पर संचालन

और 270Mbits/s.;

2)समर्थन करता है SMPTE 425M (स्तर A और स्तर B), SMPTE 424M,

एसएमपीटीई 292एम, एसएमपीटीई 259एम-सी .;

3)इक्वलाइज़्ड और री-क्लॉक्ड लूप आउटपुट• a . के लिए एकीकृत ऑडियो डी-एम्बेडर

अधिकतम 8 चैनल, 48 kHz ऑडियो।;

4)ऑटो वीडियो मोड डिटेक्शन (3 जी / एसडी / एचडी);

5)SMPTE 425M स्तर B से स्तर A 1080p 50/59.94/ में रूपांतरण

60 4:2:2 10-बिट .;

6)लंबी दूरी पर अपने सिग्नल का विस्तार करने के लिए अन्य इकाइयों से जुड़ें।

7)एसडीआई और एचडीएमआई संकेतों के साथ एक साथ प्रदर्शन;

8)SDI संकेतों के लिए 300M तक की सिग्नल ट्रांसमिशन दूरी का समर्थन करता है,

एचडी सिग्नल के लिए 200M और 3G सिग्नल के लिए 100M;

9)1080पी मिनी एसडी / एचडी / 3 जी एसडीआई से एचडीएमआई कन्वर्टर एचडीएमआई 1.3 एचडीसीपी 1.1 / 1.2 के साथ;

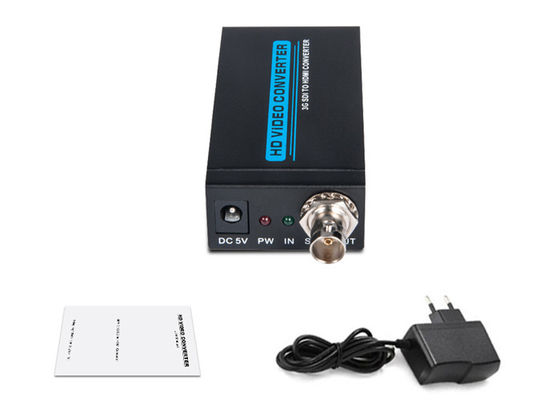

3.0 पैकेजिंग सहायक उपकरण:

इस इकाई का उपयोग करने का प्रयास करने से पहले, कृपया पैकेजिंग की जांच करें और सुनिश्चित करें कि

निम्नलिखित आइटम शिपिंग कार्टन में निहित हैं:

(1) एचडीएमआई कनवर्टर के लिए एसडीआई ----------------------------- 1 पीसी

(2) 5 वी डीसी पावर एडॉप्टर --------------------------------------- -1 पीसी

(3) उपयोगकर्ता मैनुअल ------------------------------------------- ------1 टुकड़ा

4.0 निर्दिष्टीकरण

इनपुट पोर्ट --------------------------------------------------------- एक्स बीएनसी (एसडीआई/एचडी-एसडीआई/3जी-एसडीआई);

आउटपुट पोर्ट ------------------------------------------------- -------------------------- 1 एक्स एचडीएमआई;

एसडीआई संचरण दर ---------------------- 2.970 Gbit/s और 2.970/1.001 Gbit/s

इन/आउटपुट रिज़ॉल्यूशन ------480i, 576i, 720p@50/59.94,60,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

बिजली की आपूर्ति------------------------------------------------ -------------------------- डीसी 5 वी;

ESD सुरक्षा मानव शरीर मॉडल ------------------------ ± 8kV (एयर-गैप डिस्चार्ज)

± 4kV (संपर्क निर्वहन);

आयाम------------------------------------------------- ---- 82 मिमी x 43.5 मिमी x 23 मिमी;

वज़न------------------------------------------------- ----------------------------------- 150 ग्राम;

ऑपरेटिंग तापमान --------------------------------- --0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री एफ;

भंडारण तापमान--------------------------------------20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट;

लोचदार आर्द्रता -------------------------------------- 20 ~ 90% आरएच (गैर संघनक);

बिजली की खपत (अधिकतम)------------------------------------------ --------------------- 5W;

उत्पाद का नाम -----------------------1080P मिनी एसडी / एचडी / 3 जी एसडीआई से एचडीएमआई कनवर्टर एचडीएमआई 1.3 एचडीसीपी 1.1 / 1.2 के साथ;

5.0 कनेक्शन और संचालन

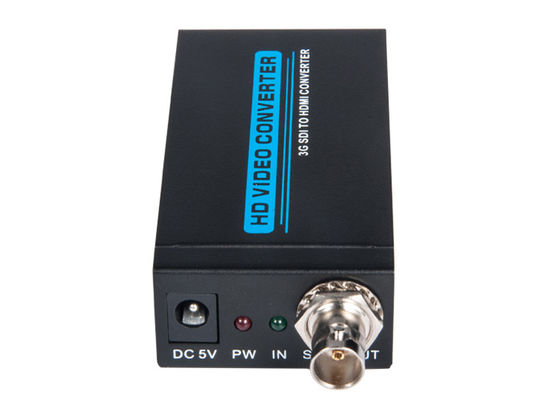

5.01 SDI सिग्नल स्रोत और SDI INPUT के बीच समाक्षीय केबल कनेक्ट करें

कनवर्टर का।

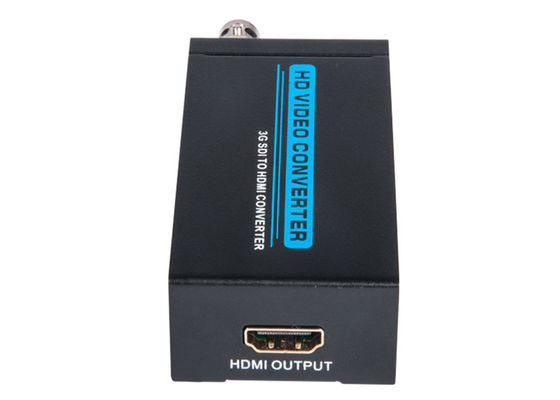

5.02 एचडीएमआई केबल को कनवर्टर और एचडीएमआई डिस्प्ले के बीच कनेक्ट करें।

5.03 पॉवर एडॉप्टर को कन्वर्टर और आउटलेट के बीच कनेक्ट करें।

5.04 एचडीएमआई सिग्नल स्रोत और डिस्प्ले की बिजली आपूर्ति खोलें।चुनना

संबंधित इनपुट पोर्ट, फिर यह काम करता है।
