मैं.स्थापना के निर्देश

आपका बहुमूल्य समय बचाने के लिए, यह पुस्तिका सामान्य ज्ञान का परिचय नहीं देती है।

विद्युत उपकरणों के उपयोग के लिए, कृपया सामान्य विद्युत उपकरणों के सामान्य ज्ञान का पालन करें।

उपकरण का उपयोग करने से पहले, कृपया ऑपरेशन निर्देशों को ध्यान से पढ़ें ताकि आप जल्दी से

उपकरण के चालू करने और उपयोग से परिचित हो जाएं।

II. स्थापना के चरणों

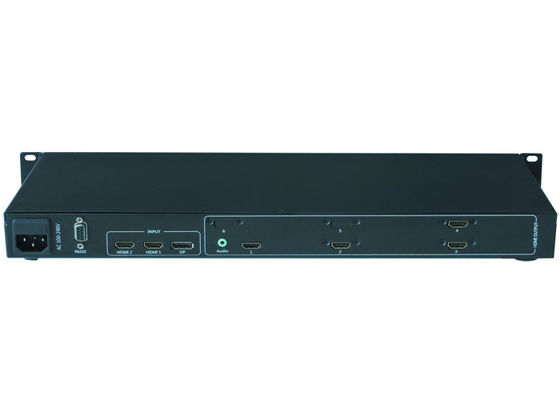

1. स्प्लिसिंग प्रोसेसर के HDMI आउटपुट को तरल क्रिस्टल के HDMI इनपुट पोर्ट से कनेक्ट करें

डिस्प्ले यूनिट, और प्रत्येक डिस्प्ले यूनिट को स्प्लिसिंग प्रोसेसर के किसी भी एचडीएमआई आउटपुट पोर्ट से जोड़ा जा सकता है;

2. प्रदर्शित किए जाने वाले सिग्नल स्रोत को HDMI1, HDMI2, और DP इंटरफेस में से किसी एक से कनेक्ट करें;

3. पहली बार जब आप वीडियो दीवार नियंत्रक स्थापित, आप RS232 इंटरफ़ेस से कनेक्ट करने की जरूरत है

सीरियल केबल के माध्यम से वीडियो दीवार नियंत्रक के।

स्थापना आरेख निम्नानुसार है:

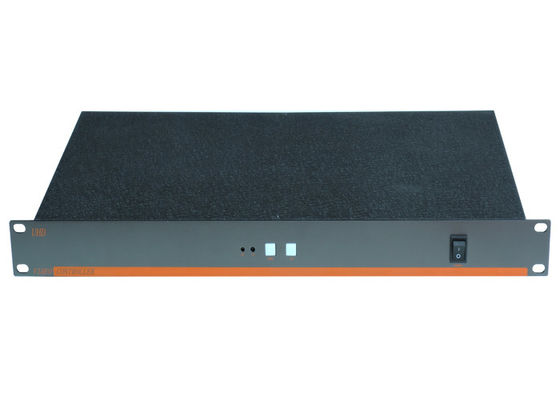

शक्ति चालू

उपरोक्त केबलों को जोड़ने के बाद, 100-240V AC बिजली की आपूर्ति में प्लग, डिवाइस की बिजली स्विच चालू,

पावर इंडिकेटर लाइट लाल है, और डिवाइस काम कर रहा है;

सॉफ्टवेयर संचार सेटिंग्स

4K वीडियो दीवार नियंत्रक का पहला उपयोग वास्तविक व्यवस्था के अनुसार सॉफ्टवेयर द्वारा डिबग करने की जरूरत है

डिबगिंग से पहले, नियंत्रण सॉफ्टवेयर और डिवाइस को सामान्य रूप से संवाद करने की आवश्यकता है।

निम्नलिखित संचार सेटिंग मोड हैः

सीडी के अंदर सॉफ्टवेयर फ़ोल्डर खोलें और इसे कंप्यूटर हार्ड डिस्क पर कॉपी करें, अंदर VideoWallcontrol.exe फ़ाइल खोलें,

और फिर निम्न इंटरफ़ेस पॉप अप;
