उत्पाद अवलोकन

NSDesignStudio प्रोग्रामेबल AV ऑटोमेशन कंट्रोलर पेशेवर AV डिवाइस नियंत्रण, अनुकूलन योग्य टच-पैनल इंटरफेस, ब्राउज़र-आधारित संचालन, रिमोट इंजीनियरिंग और इंटेलिजेंट पावर मैनेजमेंट को एक एकीकृत प्लेटफॉर्म में जोड़ता है।सिस्टम इंटीग्रेटर्स और वाणिज्यिक AV परियोजनाओं के लिए डिज़ाइन किया गया, यह सिस्टम डिस्प्ले, प्रोजेक्टर, वीडियो प्रोसेसर, मैट्रिक्स स्विचर, ऑडियो सिस्टम, PTZ कैमरे, प्रकाश व्यवस्था, मोटर चालित पर्दे, पर्यावरण उपकरण, एक्सेस-कंट्रोल डिवाइस और अन्य तृतीय-पक्ष सिस्टम के केंद्रीकृत नियंत्रण को सक्षम बनाता है।

इस उत्पाद श्रृंखला के अन्य नियंत्रण प्रोसेसर के विपरीत, NSDesignStudio

सॉफ्टवेयर और प्रबंधन परतAV ऑटोमेशन पर अधिक जोर देता है। इंजीनियर कस्टम उपयोगकर्ता इंटरफ़ेस डिज़ाइन कर सकते हैं, डिवाइस कमांड कॉन्फ़िगर कर सकते हैं, नियंत्रण तर्क बना सकते हैं, वीडियो वॉल स्रोत और आउटपुट प्रबंधित कर सकते हैं, उपयोगकर्ता अनुमतियाँ असाइन कर सकते हैं, और एक विज़ुअल डिज़ाइन वातावरण के माध्यम से प्रोजेक्ट अपलोड या डाउनलोड कर सकते हैं।कंट्रोलर ईथरनेट या इंटरनेट पर स्थानीय नेटवर्क संचालन के साथ-साथ रिमोट प्रोग्रामिंग, रखरखाव, अपग्रेड और प्रोजेक्ट ट्रांसफर का समर्थन करता है। इसका HTML वेब मोड संगत उपकरणों को ब्राउज़र के माध्यम से नियंत्रण वातावरण तक पहुंचने की अनुमति देता है, या तो सार्वजनिक नेटवर्क पर क्लाउड सर्वर के माध्यम से या स्थानीय रूप से तैनात वेब सर्वर के माध्यम से।

NSDesignStudio iPad, iPhone, Android, Windows, टच-पैनल और वेब-आधारित नियंत्रण का भी समर्थन करता है। एक एकल प्रोग्राम किया गया प्रोजेक्ट कई नियंत्रण टर्मिनलों की सेवा कर सकता है, जिसमें हार्डवेयर मैनुअल के अनुसार एक साथ 16 डिवाइस तक जुड़े होते हैं। विभिन्न टर्मिनलों में ऑपरेटरों, प्रशासकों, तकनीशियनों या कमरे के उपयोगकर्ताओं के अनुरूप विभिन्न इंटरफ़ेस हो सकते हैं।

प्रोग्रामेबल हार्डवेयर, विज़ुअल इंटरफ़ेस डिज़ाइन, वेब-आधारित रिमोट मैनेजमेंट, मल्टी-प्लेटफ़ॉर्म नियंत्रण और स्वचालित पावर ऑपरेशन के अपने संयोजन के माध्यम से, NSDesignStudio विशेष रूप से उन परियोजनाओं के लिए उपयुक्त है जिन्हें बुनियादी कमरे के नियंत्रण से अधिक की आवश्यकता होती है।

मुख्य उत्पाद लाभ

वेब-आधारित रिमोट मैनेजमेंट

NSDesignStudio क्लाउड सर्वर या स्थानीय वेब सर्वर के माध्यम से ब्राउज़र-आधारित सिस्टम एक्सेस का समर्थन करता है।

अधिकृत उपयोगकर्ता निम्न जैसे कार्य कर सकते हैं:

इंटरफ़ेस एक्सेस

• डिवाइस नियंत्रण
• प्रोजेक्ट संपादन
• प्रोजेक्ट सेविंग
• रिमोट प्रोग्रामिंग
• रिमोट मेंटेनेंस
• रिमोट अपग्रेडिंग
• प्रोजेक्ट अपलोड और डाउनलोड
• प्लेटफ़ॉर्म सार्वजनिक 4G/5G नेटवर्क के माध्यम से रिमोट ब्राउज़र एक्सेस के साथ-साथ LAN के भीतर स्थानीय वेब परिनियोजन का समर्थन करता है।

कस्टम टच-पैनल इंटरफ़ेस डिज़ाइन

NSDesignStudio सॉफ़्टवेयर सिस्टम इंटीग्रेटर्स को प्रत्येक कमरे, ग्राहक या एप्लिकेशन की आवश्यकताओं के अनुसार कस्टम ग्राफ़िकल नियंत्रण इंटरफ़ेस बनाने की अनुमति देता है।

इसके डिज़ाइन वातावरण में शामिल हैं:

आयत और ग्राफ़िकल पृष्ठभूमि

• मल्टी-स्टेट बटन
• टेक्स्ट और इनपुट नियंत्रण
• स्लाइडर्स
• डेटा कंटेनर
• वीडियो वॉल नियंत्रण
• स्रोत नियंत्रण
• टेबल नियंत्रण
• पुन: प्रयोज्य कस्टम घटक
• विभिन्न ऑपरेटिंग परिदृश्यों के लिए एकाधिक पृष्ठ
• इंटरफ़ेस संपादक संरेखण, समूहीकरण, लॉकिंग, लेयरिंग, रोटेशन, फ़ॉन्ट, पारदर्शिता, बॉर्डर, पृष्ठभूमि और उपस्थिति सेटिंग्स भी प्रदान करता है।

इवेंट-ड्रिवन बटन नियंत्रण

बटन को विभिन्न सामान्य, दबाए गए और होवर स्टेट्स के साथ कॉन्फ़िगर किया जा सकता है। समर्थित उपयोगकर्ता क्रियाओं में शामिल हैं:

प्रेस

• रिलीज़
• डबल-क्लिक
• लॉन्ग प्रेस
• स्लाइड
• प्रत्येक क्रिया को निम्न पर असाइन किया जा सकता है:

पृष्ठ स्विच करें

• नियंत्रण छिपाएँ
• नियंत्रण प्रदर्शित करें
• डिवाइस कमांड भेजें
• यह सरलीकृत उपयोगकर्ता इंटरफ़ेस के साथ-साथ तकनीकी कर्मचारियों के लिए अधिक उन्नत नियंत्रण पृष्ठ बनाना संभव बनाता है।

मल्टी-प्लेटफ़ॉर्म नियंत्रण

एक नियंत्रण परियोजना कई ऑपरेटिंग प्लेटफ़ॉर्म का समर्थन कर सकती है, जिनमें शामिल हैं:

आईपैड

• आईफोन
• एंड्रॉइड टैबलेट
• एंड्रॉइड स्मार्टफोन
• विंडोज कंप्यूटर
• समर्पित टच पैनल
• ब्राउज़र-आधारित वेब टर्मिनल
• हार्डवेयर मैनुअल बताता है कि एक साथ 16 नियंत्रण डिवाइस तक जुड़े हो सकते हैं, और प्रत्येक डिवाइस एक अलग उपयोगकर्ता इंटरफ़ेस का उपयोग कर सकता है।

नो-कोड विज़ुअल प्रोग्रामिंग

प्रोग्रामिंग प्लेटफ़ॉर्म को पारंपरिक कंप्यूटर प्रोग्रामिंग भाषाओं पर निर्भरता कम करने के लिए डिज़ाइन किया गया है।

इंजीनियर विज़ुअली नियंत्रण पृष्ठ और फ़ंक्शन कॉन्फ़िगर कर सकते हैं, जबकि सॉफ़्टवेयर स्वचालित रूप से 3D-शैली बटन उत्पन्न कर सकता है और पारदर्शी PNG, WMF, ICO और GIF छवि संपत्तियों का समर्थन कर सकता है। यह डिज़ाइन समय को कम करने और बाद के रखरखाव या इंटरफ़ेस संशोधन को सरल बनाने में मदद करता है।

व्यापक AV डिवाइस नियंत्रण

प्रोग्रामेबल नियंत्रण होस्ट निम्न के माध्यम से कई प्रकार के तृतीय-पक्ष उपकरणों का समर्थन करता है:

RS232

• 8 प्रोग्रामेबल चैनल
• 8 प्रोग्रामेबल चैनल
• रिले
• डिजिटल I/O
• 8 प्रोग्रामेबल इनपुट/आउटपुट चैनल
• 10/100 एमबीपीएस अनुकूली
• यूडीपी
• टीसीपी
• हार्डवेयर मैनुअल के अनुसार, प्लेटफ़ॉर्म आठ प्रोग्रामेबल RS232 इंटरफ़ेस, आठ RS485 इंटरफ़ेस, आठ इन्फ्रारेड पोर्ट, आठ रिले पोर्ट और आठ डिजिटल I/O पोर्ट प्रदान करता है।

उन्नत नेटवर्क एकीकरण

एकीकृत टीसीपी/आईपी प्रोटोकॉल स्टैक निम्न का समर्थन करता है:

IPv4

• डीएचसीपी
• एआरपी
• आईसीएमपी
• आईजीएमपी
• यूडीपी
• टीसीपी
• डोमेन-नाम रिज़ॉल्यूशन
• क्लाउड-सर्वर एक्सेस
• टीसीपी सर्वर ऑपरेशन
• अनुकूलन योग्य पृष्ठभूमि सर्वर नेटवर्क उपकरणों से कमांड प्राप्त कर सकता है, इंटरकनेक्टेड केंद्रीय नियंत्रकों के साथ काम कर सकता है, और संगत तृतीय-पक्ष नियंत्रण सॉफ़्टवेयर के साथ एकीकृत हो सकता है।

स्वचालित पावर मैनेजमेंट

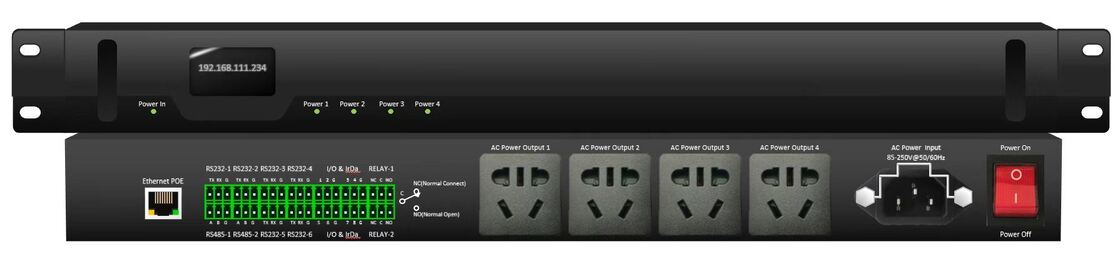

उत्पाद छवि में चार स्वतंत्र रूप से प्रबंधित एसी पावर आउटपुट संबंधित फ्रंट-पैनल पावर-स्टेटस इंडिकेटर के साथ दिखाए गए हैं।

यह कनेक्टेड AV उपकरणों को सिस्टम स्टार्टअप और शटडाउन अनुक्रमों में शामिल करने की अनुमति देता है, जिससे समन्वय में मदद मिलती है:

डिस्प्ले पावर

• प्रोजेक्टर पावर
• ऑडियो उपकरण पावर
• पेरिफेरल डिवाइस पावर
• अनुसूचित सिस्टम शटडाउन
• वन-टच रूम स्टार्टअप
• यह पावर-कंट्रोल क्षमता NSDesignStudio को उत्पाद श्रृंखला में अन्य प्रोग्रामेबल कंट्रोल प्रोसेसर की तुलना में अधिक स्पष्ट ऑल-इन-वन ऑटोमेशन पोजिशनिंग देती है।

जटिल ऑटोमेशन और ट्रिगर लॉजिक

प्लेटफ़ॉर्म कई क्रियाओं से मिलकर संयुक्त कमांड अनुक्रमों का समर्थन करता है। क्रियाओं के बीच विलंब मान डाले जा सकते हैं, और अधिक उन्नत ऑटोमेशन वर्कफ़्लो बनाने के लिए संयुक्त कमांड को नेस्ट किया जा सकता है।

ट्रिगर-आधारित फ़ंक्शन निम्न पर प्रतिक्रिया कर सकते हैं:

RS232 डेटा

• RS485 डेटा
• डिजिटल I/O स्थिति
• नेटवर्क कमांड
• बाहरी सेंसर
• उपयोगकर्ता-इंटरफ़ेस क्रियाएं
• उदाहरण के लिए, एक एकल दृश्य कमांड डिस्प्ले को चालू कर सकता है, प्रोजेक्शन स्क्रीन को नीचे कर सकता है, एक AV स्रोत का चयन कर सकता है, ऑडियो सिस्टम को समायोजित कर सकता है, प्रकाश स्तर सेट कर सकता है, और एक वीडियो-कॉन्फ्रेंसिंग प्रीसेट सक्रिय कर सकता है।

रिमोट इंजीनियरिंग और मेंटेनेंस

सिस्टम इंटीग्रेटर्स को हर साइट पर जाए बिना ईथरनेट या इंटरनेट कनेक्शन के माध्यम से प्रोजेक्ट को दूर से संशोधित कर सकते हैं।

समर्थित रिमोट वर्कफ़्लो में शामिल हैं:

नए प्रोग्राम अपलोड करना

• मौजूदा प्रोजेक्ट डाउनलोड करना
• इंटरफ़ेस अपडेट करना
• नियंत्रण कमांड बदलना
• रिमोट मेंटेनेंस करना
• सिस्टम प्रोग्राम अपग्रेड करना
• नेटवर्क-कनेक्टेड उपकरणों का समस्या निवारण
• तकनीकी विनिर्देश

विनिर्देश

प्रोजेक्ट प्रबंधन

NSDesignStudio निम्न का समर्थन करता है:

नए प्रोजेक्ट बनाना

• स्थानीय प्रोजेक्ट खोलना
• ऑनलाइन प्रोजेक्ट खोलना
• प्रोजेक्ट अपलोड करना
• प्रोजेक्ट डाउनलोड करना
• हाल ही में उपयोग किए गए प्रोजेक्ट प्रबंधित करना
• इंटरफ़ेस भाषाएँ स्विच करना
• इसके मुख्य कॉन्फ़िगरेशन टूलबार में इंटरफ़ेस संपादन, आउटपुट-नोड कॉन्फ़िगरेशन, सिग्नल-स्रोत कॉन्फ़िगरेशन, एजेंट कॉन्फ़िगरेशन, केंद्रीय-नियंत्रण कॉन्फ़िगरेशन, उपयोगकर्ता कॉन्फ़िगरेशन, अपलोड और डाउनलोड फ़ंक्शन शामिल हैं।

इंटरफ़ेस अनुकूलन

सिस्टम इंटीग्रेटर्स विभिन्न कमरों, ऑपरेटिंग मोड या उपयोगकर्ता भूमिकाओं के लिए विभिन्न पृष्ठ बना सकते हैं।

संभावित पृष्ठों में शामिल हैं:

स्वागत पृष्ठ

• मीटिंग-नियंत्रण पृष्ठ
• स्रोत-चयन पृष्ठ
• ऑडियो-नियंत्रण पृष्ठ
• कैमरा-नियंत्रण पृष्ठ
• वीडियो-वॉल पृष्ठ
• प्रकाश-नियंत्रण पृष्ठ
• पावर-प्रबंधन पृष्ठ
• सिस्टम-स्थिति पृष्ठ
• तकनीकी-रखरखाव पृष्ठ
• प्लेटफ़ॉर्म ग्लोबल पेज बैकग्राउंड, सॉलिड या ग्रेडिएंट फिल, कस्टम इमेज, पुन: प्रयोज्य घटक, एंटी-अलियासिंग, पारदर्शिता, बॉर्डर, गोल कोने और ग्राफ़िकल लेयरिंग का समर्थन करता है।

वीडियो वॉल और स्रोत प्रबंधन

एक बुनियादी कमरे-नियंत्रण इंटरफ़ेस के विपरीत, NSDesignStudio में निम्न के लिए समर्पित कॉन्फ़िगरेशन क्षेत्र शामिल हैं:

आउटपुट नोड्स

• सिग्नल स्रोत
• वीडियो वॉल नियंत्रण
• स्रोत नियंत्रण
• इनपुट समूह
• फॉरवर्डिंग नोड्स
• एजेंट कॉन्फ़िगरेशन
• यह इसे AV सिस्टम के लिए उपयुक्त बनाता है जो कमरे के ऑटोमेशन को वितरित वीडियो प्रोसेसिंग और वीडियो-वॉल प्रबंधन के साथ जोड़ता है। सॉफ़्टवेयर मैनुअल इसे AQS-श्रृंखला वितरित वीडियो-प्रोसेसिंग नोड्स के उपयोग और नियंत्रण सॉफ़्टवेयर के रूप में पहचानता है।

उपयोगकर्ता और अनुमति कॉन्फ़िगरेशन

निम्न के लिए विभिन्न इंटरफ़ेस पृष्ठ और नियंत्रण फ़ंक्शन बनाए जा सकते हैं:

अंतिम उपयोगकर्ता

• मीटिंग-रूम प्रशासक
• शिक्षक
• ऑपरेटर
• सिस्टम तकनीशियन
• रखरखाव इंजीनियर
• यह अनधिकृत उपयोगकर्ताओं को उन्नत सिस्टम सेटिंग्स तक पहुंचने से रोकने में मदद करता है, जबकि एक सरल दैनिक ऑपरेटिंग इंटरफ़ेस बनाए रखता है।

विशिष्ट अनुप्रयोग

एंटरप्राइज़ कॉन्फ्रेंस रूम

NSDesignStudio निम्न के लिए वन-टच मीटिंग-रूम ऑपरेशन प्रदान कर सकता है:

डिस्प्ले और प्रोजेक्टर नियंत्रण

• स्रोत स्विचिंग
• ऑडियो वॉल्यूम
• PTZ कैमरा प्रीसेट
• वीडियो कॉन्फ्रेंसिंग
• प्रकाश व्यवस्था के दृश्य
• अनुसूचित मीडिया प्लेबैक
• उपकरण पावर प्रबंधन
• एक "मीटिंग शुरू करें" बटन कई समन्वित कमांड निष्पादित कर सकता है, जबकि एक "मीटिंग समाप्त करें" बटन सही क्रम में उपकरणों को बंद कर सकता है।

मल्टी-रूम स्मार्ट ऑफिस

ब्राउज़र-आधारित प्रबंधन आर्किटेक्चर कई मीटिंग रूम या सहयोग स्थानों का संचालन करने वाले संगठनों के लिए उपयुक्त है।

सुविधा और AV टीमें दूर से कर सकती हैं:

कमरे के सिस्टम की जाँच करें

• नियंत्रण इंटरफ़ेस अपडेट करें
• डिवाइस कमांड बदलें
• कमरे के प्रीसेट बनाए रखें
• संशोधित प्रोजेक्ट अपलोड करें
• प्रत्येक कमरे में जाए बिना सिस्टम तक पहुँचें
• कमांड और नियंत्रण केंद्र

कंट्रोलर निम्न को एकीकृत कर सकता है:

वीडियो वॉल

• वितरित AV नोड्स
• मैट्रिक्स स्विचर
• ऑपरेटर डिस्प्ले
• PTZ कैमरे
• ऑडियो सिस्टम
• रिकॉर्डिंग उपकरण
• पावर-मैनेजमेंट डिवाइस
• ऑपरेटरों, पर्यवेक्षकों और रखरखाव कर्मचारियों के लिए कस्टम इंटरफ़ेस डिज़ाइन किए जा सकते हैं, प्रत्येक भूमिका के लिए अलग-अलग पृष्ठ और अनुमतियाँ।

स्मार्ट क्लासरूम और प्रशिक्षण केंद्र

शिक्षक या प्रशिक्षक निम्न को नियंत्रित कर सकते हैं:

इंटरैक्टिव डिस्प्ले

• प्रोजेक्टर
• दस्तावेज़ कैमरे
• कंप्यूटर
• ऑडियो सिस्टम
• रिकॉर्डिंग उपकरण
• प्रकाश व्यवस्था
• पावर अनुक्रमण
• रोजमर्रा के शिक्षण के लिए इंटरफ़ेस को सरल बनाया जा सकता है, जबकि इंजीनियरिंग कार्यों को एक संरक्षित रखरखाव पृष्ठ पर रखा जा सकता है।

ऑडिटोरियम और बहुउद्देश्यीय हॉल

ऑटोमेशन प्लेटफ़ॉर्म निम्न का समन्वय कर सकता है:

प्रोजेक्शन सिस्टम

• स्टेज डिस्प्ले
• ऑडियो प्रोसेसर
• प्रकाश व्यवस्था के दृश्य
• अनुसूचित मीडिया प्लेबैक
• पर्दे सिस्टम
• स्रोत उपकरण
• उपकरण पावर
• आगंतुक-ट्रिगर सामग्री

संग्रहालय और प्रदर्शनी स्थान

NSDesignStudio का उपयोग निम्न को नियंत्रित करने के लिए किया जा सकता है:

मल्टीमीडिया प्रदर्शनियाँ

• डिजिटल साइनेज
• इंटरैक्टिव स्क्रीन
• प्रकाश व्यवस्था के दृश्य
• अनुसूचित मीडिया प्लेबैक
• पर्यावरण सेंसर
• उपकरण पावर
• आगंतुक-ट्रिगर सामग्री
• ब्राउज़र-आधारित रखरखाव प्रोजेक्ट सामग्री और नियंत्रण इंटरफ़ेस को दूर से अपडेट करने की अनुमति देता है।

होटल और सम्मेलन केंद्र

प्लेटफ़ॉर्म निम्न के लिए उपयुक्त है:

बोर्डरूम

• बैंक्वेट हॉल
• वीआईपी मीटिंग रूम
• सम्मेलन केंद्र
• प्रशिक्षण कक्ष
• बहुउद्देश्यीय कार्यक्रम स्थान
• मेहमानों, होटल कर्मचारियों, कार्यक्रम ऑपरेटरों और AV तकनीशियनों के लिए अलग-अलग इंटरफ़ेस बनाए जा सकते हैं।

वितरित AV और वीडियो वॉल प्रोजेक्ट

चूंकि NSDesignStudio में वीडियो-वॉल नियंत्रण, स्रोत कॉन्फ़िगरेशन, आउटपुट-नोड प्रबंधन और वितरित नोड समर्थन शामिल है, यह विशेष रूप से AV ऑटोमेशन को नेटवर्क वीडियो वितरण के साथ जोड़ने वाली परियोजनाओं के लिए उपयुक्त है।

विशिष्ट परिनियोजन में शामिल हैं:

सुरक्षा नियंत्रण कक्ष

• यातायात प्रबंधन केंद्र
• आपातकालीन संचालन केंद्र
• कॉर्पोरेट अनुभव केंद्र
• प्रदर्शनी हॉल
• कैंपस निगरानी कक्ष
• NSDesignStudio क्यों चुनें?

NSDesignStudio समाधान को एक और पारंपरिक केंद्रीय नियंत्रण प्रोसेसर के रूप में स्थापित नहीं किया गया है। इसका मुख्य मूल्य निम्न का संयोजन है:

प्रोग्रामेबल नियंत्रण हार्डवेयर

• विज़ुअल उपयोगकर्ता-इंटरफ़ेस डिज़ाइन
• वितरित वीडियो-नोड प्रबंधन
• वेब-आधारित रिमोट एक्सेस
• क्लाउड प्रोजेक्ट ट्रांसफर
• मल्टी-प्लेटफ़ॉर्म टच कंट्रोल
• स्वचालित उपकरण पावर प्रबंधन
• रिमोट इंजीनियरिंग और मेंटेनेंस
• यह सिस्टम इंटीग्रेटर्स के लिए विशेष रूप से उपयुक्त है जिन्हें अनुकूलित उपयोगकर्ता अनुभव प्रदान करने और स्थापना के बाद कई AV सिस्टम को कुशलतापूर्वक बनाए रखने की आवश्यकता होती है।
