उत्पाद विवरण:
|
| अधिकतम संकल्प: | 120 हर्ट्ज़ पर 4K x 2K (30 हर्ट्ज़ पर 7680 x 4320) | DP1.4 ट्रांसमीटर: 5 लेजर + 1 फोटोडिटेक्टर: | 1270/1290/1310/1330/1550 एनएम लेजर; 1490 एनएम फोटोडिटेक्टर |
|---|---|---|---|
| सीडब्ल्यूडीएम मॉड्यूल: | अंतर्निर्मित 1270/1290/1310 एनएम और 1330/1490/1550 एनएम | इनपुट/आउटपुट सिग्नल: | टीएमडीएस स्तर (डीपी1.4 संगत) |
| कुल वीडियो सिग्नल बैंडविड्थ: | 32.4 जीबी/एस | प्रोडक्ट का नाम: | 8K DP1.4 फाइबर ऑप्टिक एक्सटेंडर सिंगल-मोड फाइबर पर द्विदिशात्मक IR और RS232 के साथ, 1.5 किमी |
| प्रमुखता देना: | 8K DP1.4 फाइबर ऑप्टिक एक्सटेंडर,RS232 के साथ फाइबर ऑप्टिक एक्सटेंडर,सिंगल मोड फाइबर एक्सटेंडर 1.5 किमी |
||
8K DP1.4 फाइबर ऑप्टिक एक्सटेंडर सिंगल-मोड फाइबर पर द्विदिश IR और RS232 के साथ
उत्पाद का अवलोकनः
VINCAN WL-DP1.4-RJ45-TX-RX एक 8K DP1.4 फाइबर ऑप्टिक एक्सटेंडर है जिसे असम्पीडित डिस्प्लेपोर्ट वीडियो प्रसारित करने के लिए डिज़ाइन किया गया है,
AUX, द्विदिशात्मक IR और द्विदिशात्मक RS232 सिग्नल एकल-मोड फाइबर के एक स्ट्रैंड पर।
30 हर्ट्ज पर 8K और 120 हर्ट्ज पर 4K तक के रिज़ॉल्यूशन का समर्थन करते हुए, फाइबर समाधान पर यह डिस्प्लेपोर्ट विश्वसनीय लंबी दूरी प्रदान करता है
सिग्नल ट्रांसमिशन 1.5 किमी तक। यह पेशेवर एवी प्रतिष्ठानों के लिए उपयुक्त है जहां उच्च संकल्प वीडियो, स्थिर सिग्नल गुणवत्ता और दूरस्थ डिवाइस नियंत्रण की आवश्यकता होती है।
ट्रांसमीटर और रिसीवर एक फाइबर पर कई ऑप्टिकल तरंग दैर्ध्यों को जोड़ने के लिए सीडब्ल्यूडीएम ऑप्टिकल तकनीक का उपयोग करते हैं।
डीपी एक्सटेंडर डीपी1.4 सिग्नल ट्रांसमिशन के लिए आवश्यक पूर्ण 32.4 जीबी/एस बैंडविड्थ को बनाए रखते हुए फाइबर उपयोग को कम करता है।
प्रमुख विशेषताएं:
• पेशेवर AV अनुप्रयोगों के लिए DP1.4 फाइबर ऑप्टिक एक्सटेंडर
• 30 हर्ट्ज पर 8K तक के संकल्पों का समर्थन करता है
• उच्च फ्रेम दर वाले वीडियो अनुप्रयोगों के लिए 120Hz पर 4K का समर्थन करता है
• फाइबर पर असम्पीडित डिस्प्लेपोर्ट वीडियो प्रसारित करता है
• कुल वीडियो बैंडविड्थ का समर्थन करता है जो 32.4 जीबी/सेकंड तक है
• सिंगल-मोड फाइबर के केवल एक स्ट्रैंड का उपयोग करता है
• 1.5 किमी तक की लंबी दूरी का डिस्प्लेपोर्ट ट्रांसमिशन
• पारदर्शी डिस्प्लेपोर्ट ऑक्स सिग्नल ट्रांसमिशन
• एक द्विदिशात्मक आईआर चैनल
• एक द्विदिशात्मक आरएस232 चैनल
• एकल एलसी ऑप्टिकल इंटरफ़ेस
• स्थिर बिंदु से बिंदु फाइबर ऑप्टिक संचरण
• डीसी 12 वी बिजली की आपूर्ति
विनिर्देशः
|
|
पैरामीटर |
विवरण |
|
संकल्प |
अधिकतम संकल्प |
4K x 2K 120 हर्ट्ज पर
|
|
ऑप्टिक्स |
डीपी1.4 ट्रांसमीटर:
|
1270/1290/1310/1330/1550 nm लेजर; |
|
डीपी1.4 रिसीवरः
|
1490 एनएम लेजर; |
|
|
सीडब्ल्यूडीएम मॉड्यूल |
अंतर्निहित 1270/1290/1310 एनएम और 1330/1490/1550 एनएम |
|
|
विद्युत |
इनपुट/आउटपुट संकेत |
टीएमडीएस स्तर (डीपी1.4 संगत) |
|
बैंडविड्थ (TMDS प्रति चैनल) |
8.1 जीबी/सेकंड |
|
|
कुल वीडियो सिग्नल बैंडविड्थ |
32.4 जीबी/सेकंड |
|
|
फाइबर |
ऑप्टिकल लिंक पावर बजट |
न्यूनतम 8 डीबी |
|
आवास |
आयाम (मिमी) |
160 W x 85 L x 26 H |
|
बंदरगाह |
ऑप्टिकल इंटरफेस |
1 x एलसी |
|
डीपी इंटरफेस |
डीपी महिला कनेक्टर |
|
|
अनुशंसित फाइबर |
सिंगल-मोड फाइबर |
|
|
संचरण दूरी |
1.5 किमी |
|
आवेदन
8K DP1.4 फाइबर ऑप्टिक एक्सटेंडर का प्रयोग निम्न में किया जा सकता हैः
• पेशेवर एवी प्रणाली एकीकरण
• नियंत्रण कक्ष और कमान केंद्र
• प्रसारण और उत्पादन स्टूडियो
• चिकित्सा इमेजिंग सिस्टम
• डिजिटल साइनेज की स्थापना
• प्रदर्शनी और अनुभव केंद्र
• शिक्षा और प्रशिक्षण सुविधाएं
• स्मार्ट-होम एवी सिस्टम
• उच्च संकल्प वाले सार्वजनिक प्रदर्शन प्रणाली
• बिंदु-से-बिंदु डिस्प्लेपोर्ट वीडियो ट्रांसमिशन
पैकेज की सामग्री

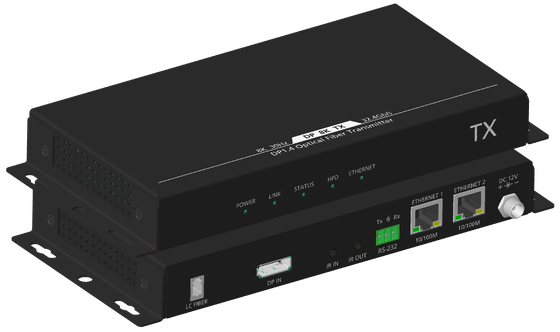

• 1 × LDP14-601S01-T DP1.4 ऑप्टिकल ट्रांसमीटर

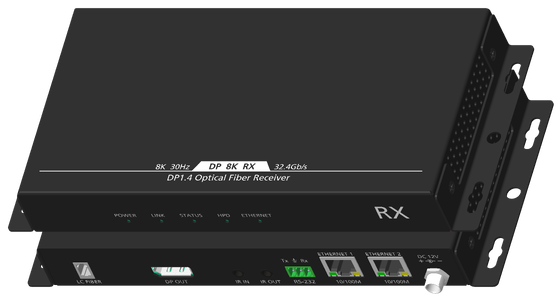

• 1 × LDP14-601S01-R DP1.4 ऑप्टिकल रिसीवर
• 2 × पावर एडॉप्टर 110 ₹ 230V AC इनपुट और 12V DC/2A आउटपुट के साथ
VINCAN DP1.4 फाइबर ऑप्टिक एक्सटेंडर क्यों चुनें?
VINCAN WL-DP1.4-RJ45-TX-RX 8K वीडियो समर्थन, 4K 120Hz संगतता, एकल फाइबर संचरण, द्विदिश IR और
एक कॉम्पैक्ट ऑप्टिकल एक्सटेंडर सिस्टम में द्विदिशात्मक RS232 नियंत्रण।
यह पेशेवर एवी इंटीग्रेटरों, वितरकों और परियोजना समाधान प्रदाताओं को लंबी दूरी की आवश्यकता के लिए फाइबर समाधान पर एक व्यावहारिक डीपी प्रदान करता है,
असम्पीडित डिस्प्लेपोर्ट सिग्नल ट्रांसमिशन।
OEM और ODM अनुकूलन समर्थन पेशेवर AV परियोजनाओं के लिए उपलब्ध है। कृपया उत्पाद विनिर्देशों, परियोजना विन्यास के लिए हमसे संपर्क करें,
नमूना आदेश या अनुकूलित आवश्यकताएं।
