पीआईपी के साथ एचडीएमआई 2x1 मल्टीव्यूअर

1.परिचय

यह उत्पाद एक उच्च प्रदर्शन 2 बाय 1 मल्टी-व्यूअर है।यह एक स्क्रीन पर दो हाई डेफिनिशन इनपुट सोर्स डिस्प्ले को सपोर्ट करता है।

मल्टी-व्यूअर के रूप में, यह एक स्क्रीन पर 4 मोड में प्रदर्शित हो सकता है।

2.विशेषताएं

1. एचडीएमआई 1.3 ए, एचडीसीपी 1.2； के अनुरूप

2. मल्टीप्लेक्स एचडीएमआई 2-इनपुट और 1-आउटपुट और 4 डिस्प्ले मोड का समर्थन करता है।

3. 1080p हाई डेफिनिशन रिज़ॉल्यूशन तक का समर्थन करता है；

4. समर्थन स्केलर अप, स्केलर डाउन फ़ंक्शन；

5. बहु आउटपुट रिज़ॉल्यूशन का समर्थन करें；

6. समर्थन डिजिटल ऑडियो प्रारूप LPCM/AC3/DTS

3.पैकेज

• एचडीएमआई 2x1 मल्टी-व्यूअर -------------------------------------------------- ---------------- 1 पीसीएस
• 5V1A डीसी पावर एडॉप्टर ------------------------------------------- ------------------- 1 टुकड़ा
• चालन नियम - पुस्तक ------------------------------------------------ ------------------------- 1 टुकड़ा

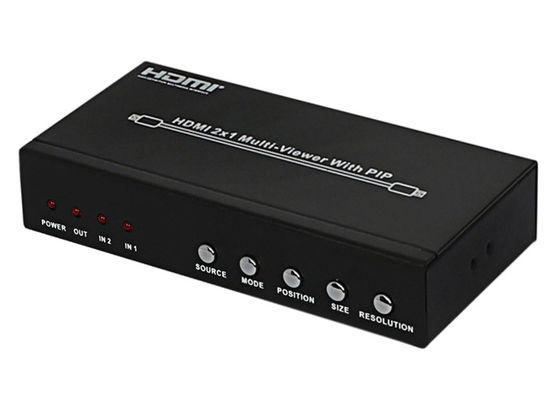

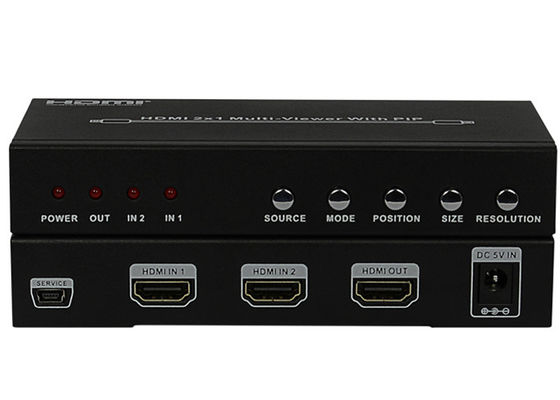

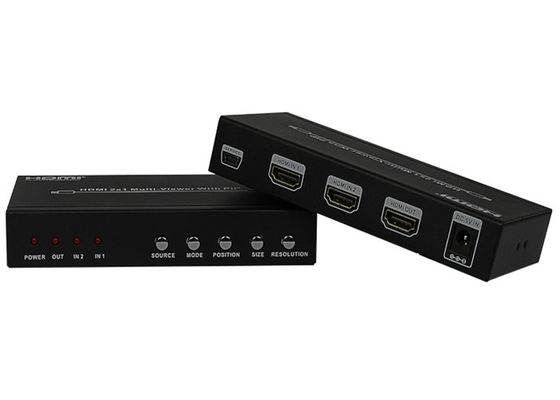

4. पीआईपी के साथ एचडीएमआई 2x1 मल्टी-व्यूअर के लिए उत्पाद की तस्वीर:

5. निर्दिष्टीकरण

1.वीडियो बैंडविड्थ 225MHz[6.75Gbps]

2. इनपुट पोर्ट 2 × एचडीएमआई (महिला प्रकार)

3. आउटपुट पोर्ट 1 × एचडीएमआई (महिला प्रकार),

4.ऑडियो आउटपुट PCM2, 5.1, 7.1CH, डॉल्बी 5.1, DTS5.1

5.इनपुट रिज़ॉल्यूशन 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,1080i50/60Hz,

1080p24/30/50/60 हर्ट्ज, 800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

आउटपुट रिज़ॉल्यूशन 1080p,1080i,720p,1024x768,1360x768

6.ईएसडी संरक्षण मानव शरीर मॉडल: ± 8 केवी (एयर-गैप डिस्चार्ज) ± 4 केवी (संपर्क निर्वहन)

7. विद्युत आपूर्ति 5V/1A DC (US/EU मानक, CE/FCC/UL प्रमाणित)

8. आयाम 70 मिमी (डब्ल्यू) × 140 मिमी (डी) × 25 मिमी (एच)

9. वजन 300 ग्राम

10. चेसिस सामग्री धातु

11. सिल्कस्क्रीन कलर ब्लैक

12. ऑपरेटिंग तापमान 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट

13. भंडारण तापमान -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस/-4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट

14. सापेक्ष आर्द्रता 20 ~ 90% आरएच (गैर संघनक)

15. बिजली की खपत (अधिकतम) 10W

6.संचालन नियंत्रण और कार्य

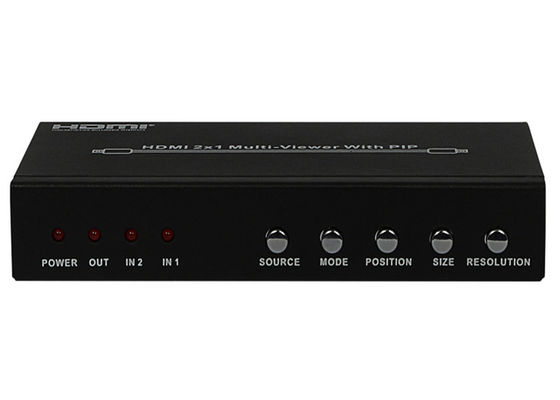

सामने का हिस्सा

• सत्ता का नेतृत्व किया: जब डिवाइस बिजली की आपूर्ति से जुड़ा होता है तो यह लाल एलईडी रोशनी करता है।
• आउटपुट एलईडी: यह लाल एलईडी तब प्रकाशित होती है जब टीवी संगत एचडीएमआई आउटपुट में प्लग करता है

बंदरगाह।

• में2 एलईडी: जब एचडीएमआई IN2 को मुख्य छवि के रूप में चुना जाता है तो यह लाल एलईडी प्रकाशित होती है।
• मैंएन1 एलईडी: जब मुख्य छवि के रूप में HDMI IN1 का चयन किया जाता है तो यह लाल एलईडी प्रकाशित होती है।
• स्रोत: मुख्य छवि के रूप में इनपुट स्रोत का चयन करने के लिए बटन दबाएं, और एलईडी संबंधित इनपुट स्रोत को इंगित करेगा।
• तरीका: प्रदर्शन मोड का चयन करने के लिए बटन दबाएं। मैं विवरण देखें 1.
• पद: पीआईपी मोड में उप छवि की स्थिति का चयन करने के लिए बटन दबाएं।
• आकार: पीआईपी मोड में होने पर उप छवि के आकार का चयन करने के लिए बटन दबाएं।
• संकल्प: आउटपुट रिज़ॉल्यूशन का चयन करने के लिए बटन दबाएं।

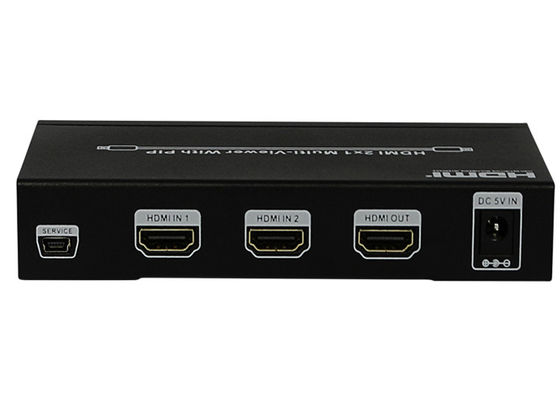

पश्च भाग

• सेवा: RS232 टूल के माध्यम से कंप्यूटर से जुड़ा, और होस्ट-कंप्यूटर सॉफ़्टवेयर के माध्यम से नियंत्रित किया जाता है।
• एचडीएमआई इन1: यह स्लॉट वह जगह है जहां आप DVD, PS3 से HDMI स्रोत आउटपुट को कनेक्ट करते हैं।
• एचडीएमआई इन2: यह स्लॉट वह जगह है जहां आप DVD, PS3 से HDMI स्रोत आउटपुट को कनेक्ट करते हैं।
• एचडीएमआई आउटपुट: यह स्लॉट वह जगह है जहां आप एचडीटीवी या मॉनिटर को एचडीएमआई केबल से कनेक्ट करते हैं।
• डीसी 5वी में: यूनिट में 5V डीसी बिजली की आपूर्ति प्लग करें और एडॉप्टर को एसी वॉल आउटलेट से कनेक्ट करें।

7. डीइशिलालेख 1 मोड परिचय:

1.मोड 1: वन-व्यू मोड

2. मोड 2: पीआईपी मोड

3. मोड3: पीओपी मोड ए

4. मोड 4: पीओपी मोड बी

8.आवेदन उदाहरण
