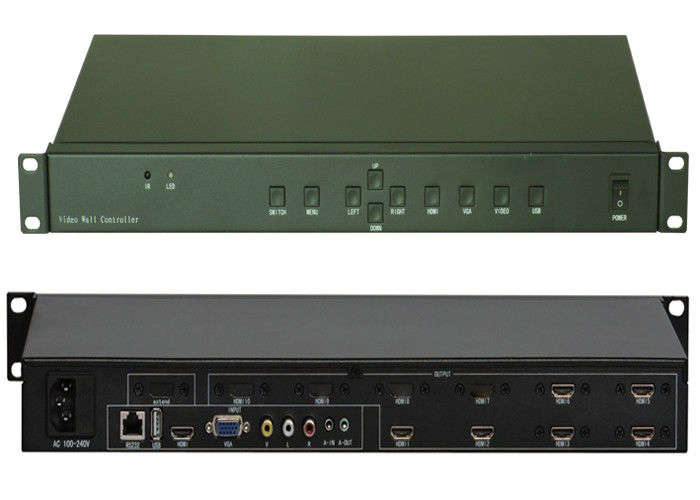

RS232 नियंत्रण के साथ 3x2 एलसीडी वीडियो वॉल नियंत्रक 1 इनपुट 6 आउटपुट:

RS232 नियंत्रण के साथ 3x2 एलसीडी वीडियो वॉल नियंत्रक 1 इनपुट 6 आउटपुट:

RS232 नियंत्रण के साथ 1 इनपुट 6 आउटपुट एलसीडी वीडियो वॉल कंट्रोलर;

1, उत्पाद परिचय:

बॉक्स एक एचडी मल्टी-स्क्रीन प्रोसेसर है जिसका उद्देश्य विशेष रूप से एलसीडी टीवी, अल्ट्रा-संकीर्ण साइड एलसीडी स्क्रीन, प्रोजेक्टर है, जो उपयोगकर्ता की मांग के अनुसार 2 से 25 एचडीएमआई आउटपुट सिलाई को अनुकूलित कर सकता है और कैस्केड द्वारा असीमित संयुक्त को अनुकूलित कर सकता है। उच्च का उपयोग कर उत्पाद- परिभाषा प्रसंस्करण चिप, इसलिए यह आउटपुट या इनपुट के लिए 1080 पी सिग्नल का समर्थन कर सकता है और इस बीच इनपुट के लिए 1 समग्र वीडियो, 1 वीजीए, 1 यूएसबी, 1 एचडीएमआई का समर्थन कर सकता है, और सभी इनपुट सिग्नल मल्टी-स्क्रीन प्रक्रिया डिस्प्ले, ऑडियो और संबंधित पर स्विच कर सकते हैं वीडियो भी एक साथ आउटपुट।

2, कार्य परिचय:

1, मल्टी-स्क्रीन मॉडल

टीके-बॉक्स के मॉड्यूलर डिजाइन को अपनाने के कारण उपयोगकर्ता आउटपुट मॉड्यूल को बढ़ा या घटा सकता है।और एकल मशीन संगतता डीवीआई प्रोटोकॉल के साथ अधिकतम 25 एचडीएमआई संयुक्त सिग्नल आउटपुट कर सकती है।यह कैस्केड कनेक्शन के माध्यम से असीमित संयुक्त का एहसास कर सकता है;उपयोगकर्ता की मांग के अनुसार, सिंगल मशीन को 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 जैसे विभिन्न प्रकार के मल्टी-स्क्रीन पैटर्न को अनुकूलित किया जा सकता है। ,5*2 ect के।

2, इनपुट सिग्नल

यह कुल मिलाकर 4 इनपुट सिग्नल का समर्थन कर सकता है जिसमें 1 समग्र वीडियो, 1 वीजीए, 1 एचडीएमआई, 1 यूएसबी शामिल है;और ऑडियो और वीडियो डिकोडिंग funtion, समग्र वीडियो और वीजीए सिग्नल के साथ एचडीएमआई और यूएसबी इंटरफ़ेस प्रासंगिक ऑडियो इंटरफ़ेस जोड़ते हैं। और भी, सभी इनपुट वीडियो सिग्नल सिंक्रनाइज़ेशन में ऑडियो आउटपुट के साथ स्विच कर सकते हैं। इंटरफ़ेस आरेख निम्नलिखित है:

3, मिरर फ़ंक्शन

सामान्य मल्टी-स्क्रीन प्रोसेसर के साथ तुलना करें, TK-BOX प्रत्येक एकल डिस्प्ले यूनिट की ओर 180 ° मिरर ओवरटर्न फ़ंक्शन का एहसास कर सकता है।यह एलसीडी संयुक्त के अंतर को तेजी से कम कर देगा, जो छवि को और अधिक उज्ज्वल बनाता है यदि एलसीडी टीवी 180 डिग्री ऊपर की ओर उलट जाता है जब उपयोगकर्ता संयुक्त सामान्य एलसीडी टीवी होता है। दिखाया गया है:

पलटने से पहले पलटने के बाद

4, एज ब्लैंकिंग फंक्शन

एज ब्लैंक फंक्शन के बिना, सभी ज्वाइंट डिस्प्ले यूनिट में फ्रेम गैप होता है, जो इमेज पुल रिप अप इन विज़न और अप्राकृतिक महसूस करता है; इमेज बिना ट्रांसफॉर्मेशन के अधिक प्राकृतिक और जीवंत है और एज ब्लैंक प्रोसेस के बाद ड्रा करें। निम्नलिखित तुलना आरेख हैं;

एज ब्लैंकिंग फंक्शन के बिना एज ब्लैंकिंग प्रक्रिया के बाद

3, सिस्टम टोपोलॉजी
