वीडियो वॉल कंट्रोलर के साथ 4K 4x4 एचडीएमआई सीमलेस मैट्रिक्स स्विचर

Ⅰउत्पाद परिचय

यह एक 4K वीडियो स्प्लिसिंग प्रोसेसर है, और यह एक 4x4 एचडीएमआई सीमलेस स्विचर भी है।4K@60HZ स्प्लिसिंग तक का समर्थन करता है

और 4x4 निर्बाध स्विचिंग।समर्थन 4 एचडीएमआई, 1 डीपी इनपुट और 4 एचडीएमआई आउटपुट, डीपी इनपुट का उपयोग केवल के लिए किया जा सकता है

स्प्लिसिंग

Ⅱ मुख्य कार्य

• एक मशीन में एक ही समय में स्प्लिसिंग और निर्बाध स्विचिंग फ़ंक्शन शामिल होते हैं, और फ़ंक्शंस को स्वतंत्र रूप से चुना जा सकता है।
• मैट्रिक्स मोड में निर्बाध स्विचिंग फ़ंक्शन का समर्थन करें।
• स्प्लिसिंग फ़ंक्शन में 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 मोड का समर्थन करें
• किसी भी डिस्प्ले यूनिट सिग्नल रोटेशन 180 डिग्री का समर्थन करें।
• एज परिरक्षण समारोह, splicing मोड क्षैतिज और ऊर्ध्वाधर splicing समायोजन का समर्थन करता है;
• मैट्रिक्स मोड किसी भी आउटपुट 4 स्क्रीन स्प्लिट डिस्प्ले का समर्थन करता है;
• समर्थन 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 इनपुट, 4K@60hz तक का रिज़ॉल्यूशन।
• 4 एचडीएमआई आउटपुट, आउटपुट रेजोल्यूशन 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, स्विचेबल को सपोर्ट करता है;
• समर्थन रिमोट कंट्रोल, RS232, चेसिस बटन नियंत्रण;

विस्तृत परिचय

1, इनपुट सिग्नल

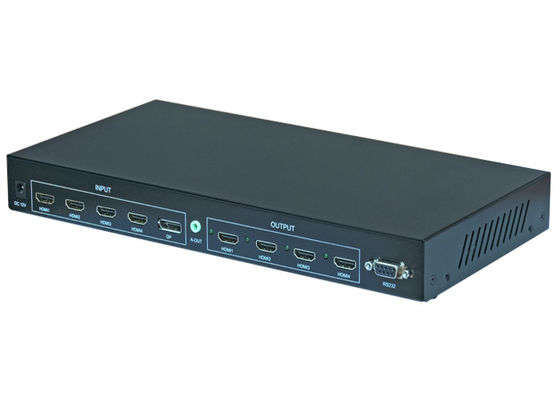

समर्थन 1 डीपी_1.2(4K@60hz), 1 एचडीएमआई_2.0 ,3 एचडीएमआई_1.4(4K@30hz) इनपुट

2, आउटपुट सिग्नल

समर्थन 4 एचडीएमआई_1.3 आउटपुट, आउटपुट रिज़ॉल्यूशन 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, स्विचेबल को सपोर्ट करता है;

ध्वनि को जोड़ने के लिए 1 3.5 मिमी ऑडियो आउटपुट का समर्थन करें।

3, स्प्लिसिंग, मैट्रिक्स मोड स्विचिंग फ़ंक्शन

उपयोगकर्ता स्प्लिसिंग मोड या सीमलेस स्विचिंग मोड चुन सकते हैं।डीपी इनपुट का उपयोग केवल स्प्लिसिंग मोड में किया जा सकता है।

4, निर्बाध स्विचिंग फ़ंक्शन

एचडीएमआई इनपुट सिग्नल 4x4 सीमलेस स्विचिंग फ़ंक्शन का समर्थन करें, और एक ही समय में 4 इनपुट सिग्नल प्रदर्शित करने के लिए किसी भी स्क्रीन का समर्थन कर सकते हैं।

5, स्प्लिसिंग फ़ंक्शन
उत्पाद का स्प्लिसिंग फ़ंक्शन एकीकृत डिज़ाइन है, एक मशीन 4 एचडीएमआई सिग्नल स्प्लिसिंग आउटपुट प्राप्त कर सकती है, और एक मशीन 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, आदि जैसे विभिन्न स्प्लिसिंग मोड सेट कर सकती है।

5.1 180 डिग्री रोटेशन फ़ंक्शन

180 डिग्री घुमाने के लिए किसी भी डिस्प्ले यूनिट को सेट करने के लिए सपोर्ट।

5.2 एज परिरक्षण समारोह

एज सीम प्रोसेसिंग को सेट करने के बाद, छवि का एक हिस्सा छिपा हुआ है, ताकि कोई विरूपण और कोई विरूपण न हो।

6, नियंत्रण विधि

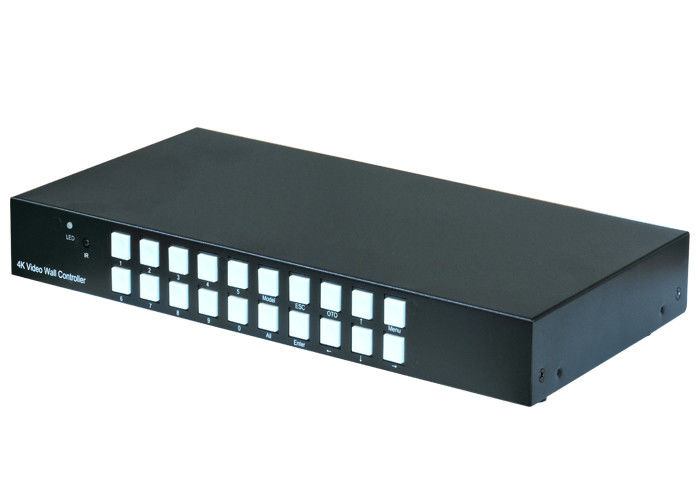

डिवाइस को रिमोट कंट्रोल, चेसिस बटन, RS-232 और सेंट्रल कंट्रोल के जरिए नियंत्रित किया जा सकता है।

सिस्टम टोपोलॉजी
