उत्पाद विवरण:
|
| एसडीआई संचरण दर: | 2.970 जीबीपीएस, 1.485 जीबीपीएस | एसएमपीटीई मानक: | 425M स्तर A & B, 424M, 292M, 259M-C |
|---|---|---|---|
| एसडीआई केबल दूरी: | BELDEN 1694A केबल के साथ 3G/HD/100/200 मीटर तक | एचडीएमआई केबल दूरी: | 10 मीटर, 8/12-बिट |
| बिजली की खपत: | 5W | आयाम: | 110 मिमी (डब्ल्यू) × 288 मिमी (डी) × 32 मिमी (एच) |
| वज़न: | 750 ग्राम | चेसिस सामग्री: | धातु |
| प्रमुखता देना: | 2.970Gbps HDMI कन्वर्टर,5W HDMI कन्वर्टर,1.485Gbps SDI कन्वर्टर |
||
2.970Gbps एचडीएमआई कन्वर्टर
सभी एसडीआई स्केलर कनवर्टर करने के लिए
1 परिचय
एसडीआई टू ऑल स्केलर कन्वर्टर एसडी, एचडी और 3जी-एसडीआई सिग्नल को एचडीएमआई/डीवीआई/वीजीए/कंपोजिट पोर्ट डिस्प्ले पर दिखाने की अनुमति देता है।इसका मतलब यह है कि अब पेशेवरों के लिए इन डिस्प्ले पर काम प्रदर्शित करने की क्षमता देते हुए अपने एसडीआई सिग्नल को वितरित और विस्तारित करना आसान हो गया है।इसके अलावा, एल/आर ऑडियो आउटपुट के लिए धन्यवाद, उपयोगकर्ता एनालॉग ऑडियो प्रारूपों को आउटपुट कर सकते हैं, जबकि लूप-थ्रू 3जी-एसडीआई डिज़ाइन उपयोगकर्ताओं को एसडीआई और एचडीएमआई/डीवीआई/वीजीए/कम्पोजिट पोर्ट डिस्प्ले दोनों पर एक साथ सामग्री दिखाने की अनुमति देकर लाभान्वित करता है।
2. विशेषताएं
ऑटो-डिटेक्शन के साथ एसडी-एसडीआई, एचडी-एसडीआई और 3 जी-एसडीआई इनपुट सिग्नल का समर्थन करता है;
एचडीएमआई / डीवीआई / वीजीए / समग्र और एसडीआई (बाईपास) आउटपुट का एक साथ समर्थन करता है;
SDI इंटरफ़ेस 2.970 Gbit/s, 2.970/1.001 Gbit/s के बिटरेट पर संचालित होता है,
1.485 Gbit/s, 1.485/1.001 Gbit/s और 270 Mb/s;
100 मीटर (3G-SDI), 200 . तक SDI इनपुट / आउटपुट दूरी का समर्थन करता है
मीटर (HD-SDI), या 300 मीटर (SD-SDI);

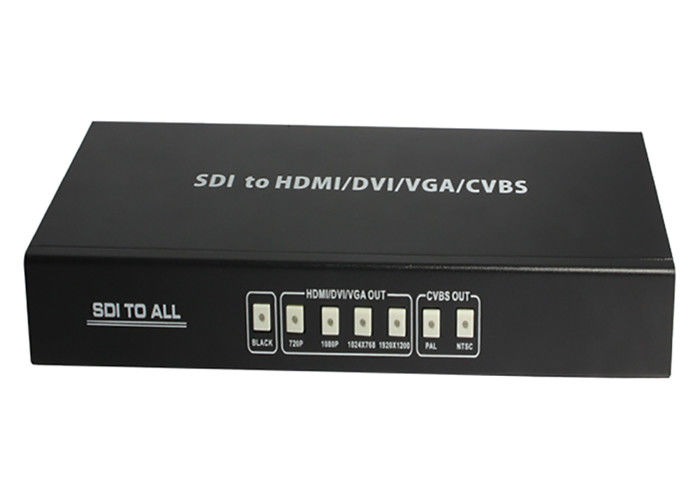

एचडीएमआई/डीवीआई/वीजीए/कंपोजिट के लिए किसी भी एसडीआई सिग्नल को स्केल करें:
1. एचडीएमआई/डीवीआई/वीजीए समय: 1280x720,1920x1080,1024x768,1920x1200;
2. समग्र प्रारूप: पाल, एनटीएससी;
एसडीआई इनपुट मोड का समर्थन करता है:
1. SD-SDI (SMPTE 259M-C, 270 Mbit/s के बिटरेट पर)
2. HD-SDI (SMPTE 292M, 1.485 Gbit/s और 1.485/1.001 Gbit/s के बिटरेट पर)
3. 3G-SDI (SMPTE 424M/425M-AB, 2.970 Gbit/s की बिटरेट पर और
2.970/1.001 जीबीटी/एस)
Ø ब्लैक स्क्रीन सिग्नल आउटपुट का समर्थन करता है;
Ø समान और पुन: क्लॉक्ड लूप आउटपुट;
एनालॉग 2CH के लिए वैकल्पिक ऑडियो आउटपुट;
पैकेज सामग्री
सभी स्केलर कन्वर्टर के लिए एसडीआई 1 पीसी
12 वी / 2.5 ए डीसी पावर एडाप्टर 1 पीसी
ऑपरेशन मैनुअल 1 पीसी
3. विशिष्टता
एसएमपीटीई मानक ……………………………425M स्तर A & B, 424M, 292M, 259M-C
एसडीआई संचरण दर …………………………… 2.970 जीबीपीएस, 2.970/1.001 जीबीपीएस, 1.485 जीबीपीएस,
1.485/1.001Gbps, और 270Mbps

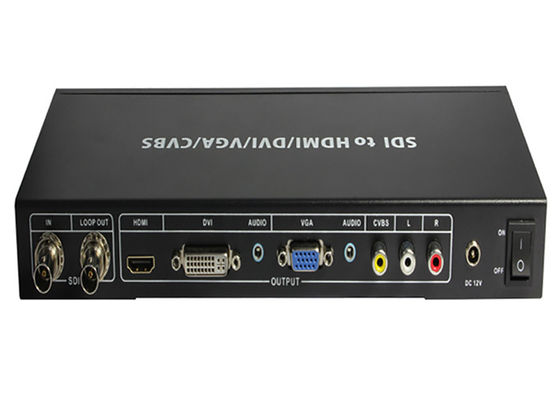

इनपुट पोर्ट …………………………… ............1 × बीएनसी (एसडी/एचडी/3जी-एसडीआई)
आउटपुट पोर्ट …………………………… ............1 × बीएनसी (एसडी / एचडी / 3 जी-एसडीआई बाईपास),
1 × एचडीएमआई (टाइप ए कनेक्टर),
ऑडियो के साथ 1×DVI
ऑडियो के साथ 1x वीजीए
1×R/L . के साथ कम्पोजिट
ईएसडी संरक्षण ......................................... .. मानव-शरीर मॉडल:
± 8kV (एयर-गैप डिस्चार्ज)
± 4kV (संपर्क निर्वहन)
एसडीआई केबल दूरी............................................ 3G अप करने के लिए 100m (BELDEN 1694A केबल)
200 मीटर तक का एचडी (बेल्डन 1694ए केबल)
एसडी अप करने के लिए 300m (BELDEN 1694A केबल)
आयाम …………………………… ......... 110 मिमी (डब्ल्यू) × 288 मिमी (डी) × 32 मिमी (एच)
वज़न ................................................. ...................................750 ग्राम
चेसिस सामग्री ......................................... ......... धातु
परिचालन तापमान.............................................. 0 C~40 C/32 F~104 F
भंडारण तापमान................................................ .. -20 C~60 C/−4 F~140 F
सापेक्षिक आर्द्रता................................................ ........ 20 ~ 90% आरएच (गैर संघनक)
बिजली की खपत ................................................ .........5W
