उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 1 इनपुट 9 आउटपुट एलसीडी वीडियो वॉल स्क्रीन कंट्रोलर 3X3 IR RS232 के साथ | ऑडियो: | 3.5 ऑडियो इंटरफ़ेस, बाएँ और दाएँ चैनल और स्टीरियो का समर्थन करें, AV सिग्नल स्विच सिंक्रोनाइज़ करें |
|---|---|---|---|
| बिजली की आपूर्ति: | एसी: 100 से 240 वी | आयाम(1यू): | 1 यू 19 इंच मानक टोकरा, 442 मिमी (एल) * 45 मिमी (एच) * 242 मिमी (डब्ल्यू) |
| रंग: | काला | गोलाबारी सामग्री: | धातु |
| प्रमुखता देना: | RS232 वीडियो वॉल कंट्रोलर 3X3,FCC 3x3 वीडियो वॉल कंट्रोलर,RoHs HDMI वीडियो वॉल कंट्रोलर |
||

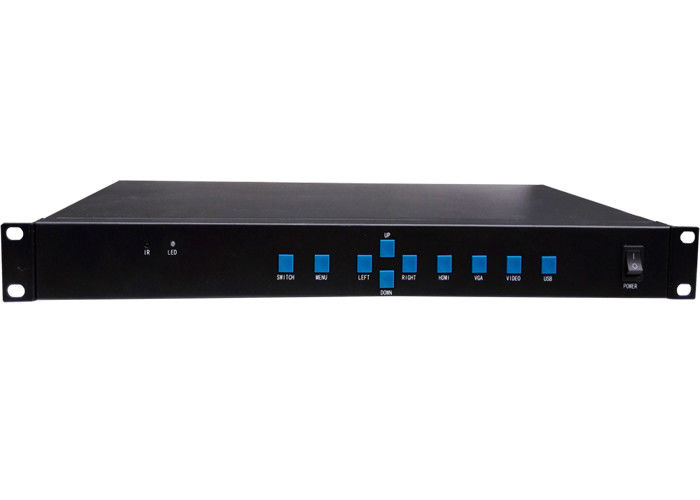

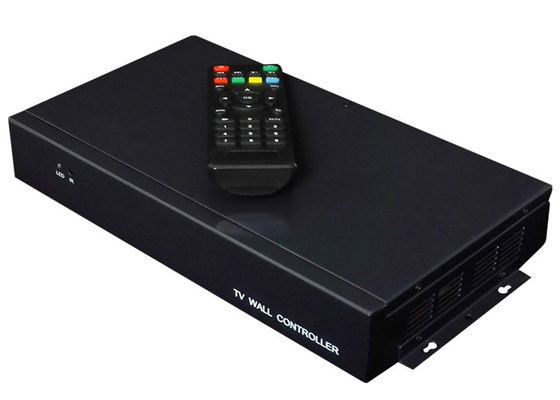

1 इनपुट 9 आउटपुट एलसीडी वीडियो वॉल स्क्रीन कंट्रोलर 3X3 IR RS232 के साथ
1. उत्पाद परिचय:
9 चैनल वीडियो वॉल कंट्रोलर 3×3 2×4 4×2 एक पेशेवर वीडियो वॉल प्रोसेसर है
स्प्लिसिंग डिस्प्ले के लिए कई टीवी मॉनिटरों को वीडियो सिग्नल वितरित करें।यह एचडीएमआई डीवीआई का समर्थन करता है
वीजीए यूएसबी इनपुट, आप अपनी इच्छानुसार उनमें से किसी एक को प्रदर्शित करने के लिए स्विच कर सकते हैं।
2. कार्य परिचय:
2.1 मल्टी-स्क्रीन मॉडल
मॉड्यूलर डिजाइन को अपनाने के कारण उपयोगकर्ता आउटपुट मॉड्यूल को बढ़ा या घटा सकता है।और सिंगल मशीन
संगतता डीवीआई प्रोटोकॉल के साथ अधिकतम 25 एचडीएमआई संयुक्त सिग्नल आउटपुट कर सकते हैं।यह असीमित महसूस कर सकता है
कैस्केड कनेक्शन के माध्यम से संयुक्त;उपयोगकर्ता की मांग के अनुसार, एकल मशीन को अनुकूलित किया जा सकता है
विभिन्न प्रकार के मल्टी-स्क्रीन पैटर्न जैसे 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 ect।
2.2 इनपुट संकेत
यह कुल मिलाकर 4 इनपुट सिग्नल का समर्थन कर सकता है जिसमें 1 समग्र वीडियो, 1 वीजीए, 1 एचडीएमआई, 1 यूएसबी शामिल है;तथा
ऑडियो और वीडियो डिकोडिंग funtion, समग्र वीडियो और वीजीए सिग्नल के साथ एचडीएमआई और यूएसबी इंटरफ़ेस
प्रासंगिक ऑडियो इंटरफ़ेस जोड़ें। और भी, सभी इनपुट वीडियो सिग्नल ऑडियो आउटपुट के साथ स्विच कर सकते हैं
सिंक्रनाइज़ेशन में। निम्नलिखित इंटरफ़ेस आरेख है:
2.3 मिरर फंक्शन
आम मल्टी-स्क्रीन प्रोसेसर के साथ तुलना करें, यह 180 ° मिरर पलटने के कार्य को महसूस कर सकता है
प्रत्येक एकल प्रदर्शन इकाई।यह एलसीडी संयुक्त के अंतर को तेजी से कम करेगा, जो छवि बनाते हैं
अधिक ज्वलंत अगर एलसीडी टीवी उपयोगकर्ता के संयुक्त साधारण एलसीडी टीवी पर 180 ° ऊपर की ओर उलट जाता है।
निम्नलिखित दिखाया गया है:
IR RS232 के साथ 1 इनपुट 9 आउटपुट LCD वीडियो वॉल कंट्रोलर 3X3 के विनिर्देश:
| वस्तु | कल्पनावर्गीकरण |
| एचडीएमआई इनपुट | |
| इंटरफेस | एचडीएमआई (एचडीसीपी 1.3 और डीवीआई 1.0 का समर्थन करें) |
| संकल्प | 1920*1080@60Hz तक |
| रंग | 24 बिट, 16.77 एम |
| डीवीआई इनपुट | |
| इंटरफेस | डीवीआई (समर्थन डीवीआई1.0) |
| संकल्प | 1920*1080@60Hz तक |
| रंग | 24 बिट, 16.77 एम |
| वीजीए इनपुट | |
| इंटरफेस | डीबी15 |
| संकल्प | 800*600 से 1920*1080@60Hz |
| एवी इनपुट | |
| इंटरफेस | आरसीए |
| पहचान | ऑटो |
| मानक | पाल, एनटीएससी |
| यु एस बी | |
| वीडियो | आरएम, आरएमवीबी, एवीआई, डब्लूएमवी, एमओवी, एमपी 4, एफएलवी, एमपीजी, डीएटी, एमपीईजी और इसी तरह, 1080 पी तक का संकल्प |
| ऑडियो | एमपी 3, अर्थोपाय अग्रिम, एफएलएसी और इतने पर |
| तस्वीर | जेपीजी, बीएमपी, पीएनजी |
| मूलपाठ | TXT |
| श्रव्य में | वीजीए वीडियो के लिए फिट |
| ध्वनि - उत्पादन | आउटपुट वीडियो के लिए फ़िट करें |
| एचडीएमआई आउटपुट | 1024*768@60हर्ट्ज, 720पी@60हर्ट्ज, 1080पी@60 हर्ट्ज |
| नियंत्रक | रिमोट, बटन कुंजी, RS232 सीरियल पोर्ट |
| प्रोडक्ट का नाम | 1 इनपुट 9 आउटपुट एलसीडी वीडियो वॉल कंट्रोलर 3X3 IR, RS232 . के साथ |
सिस्टम टोपोलॉजी1 इनपुट 9 आउटपुट एलसीडी वीडियो वॉल स्क्रीन कंट्रोलर 3X3 IR RS232 के साथ:
