उत्पाद विवरण:
|
| वीडियो बैंडविड्थ: | 297 मेगाहर्ट्ज [10.2 जीबीपीएस] | समर्थन वीडियो संकल्प: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| इनपुट पोर्ट: | 4×HDMI, 5×IR रिसीवर, 1×RS-232, 1xRJ-45(नियंत्रण),4x RS232 | आउटपुट पोर्ट: | 4×CAT5e/6/7, 4×IR विस्फ़ोटक, 4×HDMI |
| बिजली की आपूर्ति: | 12 वी/5 ए डीसी (यूएस/ईयू मानक, सीई/एफसीसी/उल प्रमाणित) | आयाम: | 440 मिमी (डब्ल्यू) × 200 मिमी (डी) × 45 मिमी (एच) |
| प्रमुखता देना: | 297MHz HDBaseT मैट्रिक्स स्विचर,4X4 HDBaseT मैट्रिक्स स्विचर,CE HDMI मैट्रिक्स स्विचर |
||
1 परिचय:
एचडी बेसटी 4x4 एचडीएमआई मैट्रिक्स एक साथ CAT5e/6/7 और एचडीएमआई आउटपुट के साथ चार एचडीएमआई स्रोतों को आठ डिस्प्ले से जोड़ता है।
इस मैट्रिक्स में चार एचडीएमआई आउटपुट हैं और प्रत्येक एचडीएमआई आउटपुट एक सीएटी-केबल आउटपुट प्रदान करने के लिए प्रतिबिंबित होता है जो एक साथ चलता है।
यह वीडियो के प्रसारण का समर्थन करता है (1080p पूर्ण HD और 4Kx2K@30Hz तक के रिज़ॉल्यूशन) और उच्च रिज़ॉल्यूशन वाले डिजिटल ऑडियो प्रारूपों का समर्थन करता है
जैसे एलपीसीएम 7.1CH, डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस और डीटीएस-एचडी मास्टर ऑडियो। एचडीएमआई सिग्नल को 328 फीट/100 मीटर (100 मीटर संस्करण) या 230 फीट/70 मीटर तक बढ़ाने के लिए प्रत्येक कैट-केबल आउटपुट के लिए एक एचडी बेसटी रिसीवर कनेक्ट करें। (70 मीटर संस्करण) मल्टी-रूम कनेक्टिविटी के लिए।
यह ब्लू-रे प्लेयर, सेट-टॉप बॉक्स, होम थिएटर पीसी और गेम कंसोल के साथ काम करता है जो एचडीएमआई डिस्प्ले से जुड़ते हैं।
आपूर्ति किए गए आईआर रिमोट कंट्रोल, आरएस-232, टीसीपी/आईपी के माध्यम से इसे चुनकर कोई भी स्रोत किसी भी डिस्प्ले द्वारा हर समय एक्सेस किया जा सकता है
या फ्रंट पैनल पर चयन बटन का उपयोग करके।यह डिवाइस हाई डेफिनिशन ऑडियो और 3डी सिग्नल कम्पैटिबिलिटी को सपोर्ट करता है।
2. विशेषताएं:
• HDMI1.4, HDCP 1.4 और DVI1.0 अनुपालक；
• एचडीएमआई 3डी पास-थ्रू का समर्थन करता है；
• ईडीआईडी सेटिंग्स पर निर्भर वीजीए ~ वूक्सजीए और 480i~1080p~4Kx2K@30 से एचडी संकल्पों का समर्थन करता है；
• CAT5e/6/7 केबल के माध्यम से 328ft/100m (100m संस्करण) या 230ft/70m (70m संस्करण) तक संचरण दूरी का समर्थन करता है；
• पीओई समारोह का समर्थन करें；
• एक साथ एचडीएमआई और कैट आउटपुट का समर्थन करता है；
• वाइडबैंड आईआर (30-60 किलोहर्ट्ज़) मैट्रिक्स सिस्टम का समर्थन करता है, आईआर परिवहन चैनल आगे या पीछे हो सकता है；
• RS-232, रिमोट कंट्रोल, ऑन-पैनल नियंत्रण और TCP/IP नियंत्रण का समर्थन करता है；
• स्मार्ट ईडीआईडी प्रबंधन का समर्थन करता है；
• एलपीसीएम 7.1CH, डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस और डीटीएस-एचडी मास्टर ऑडियो ट्रांसमिशन का समर्थन करता है；

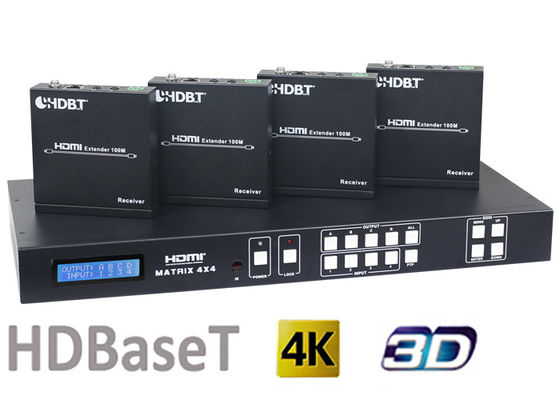

•HDMI1.4 4X4 HDBaseT मैट्रिक्स स्विचर 70 मीटर के 4 पीसी और 100 मीटर HDMI HDBaseT रिसीवर के साथ
3. पैकेज सामग्री:

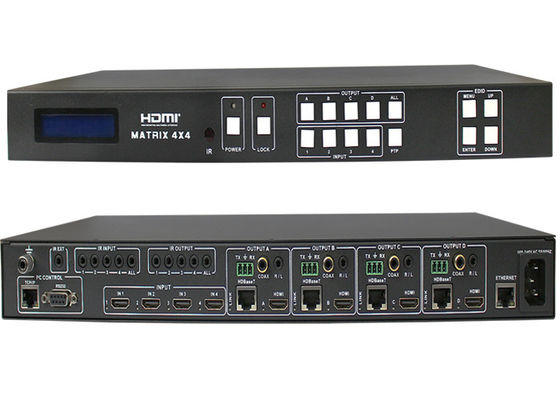

4. के निर्दिष्टीकरणHDMI1.4 4X4 HDBaseT मैट्रिक्स स्विचर:
वीडियो बैंडविड्थ:297 मेगाहर्ट्ज [10.2 जीबीपीएस]
समर्थन वीडियो संकल्प:480i,576i,480p,576p,720p,1080i,
1080p24/30/50/60.4Kx2K@30;
इनपुट पोर्ट:4×HDMI, 5×IR रिसीवर, 1×RS-232,
1xRJ-45 (नियंत्रण), 4x RS232
आउटपुट पोर्ट:4×CAT5e/6/7, 4×IR विस्फ़ोटक, 4×HDMI
एचडीएमआई कनेक्टर:टाइप ए 19 पिन फीमेल
आरजे-45 कनेक्टर :हम/एसएस 8P8C
3.5 मिमी कनेक्टर (TX और RX) IR रिसीवर / IR ब्लास्टर
ESD सुरक्षा मानव-शरीर मॉडल:
± 8kV (एयर-गैप डिस्चार्ज)
± 4kV (संपर्क मुक्ति)
बिजली की आपूर्ति :12 वी/5 ए डीसी (यूएस/ईयू मानक,
सीई/एफसीसी/उल प्रमाणित)
आयाम:440 मिमी (डब्ल्यू) × 200 मिमी (डी) × 45 मिमी (एच)
वज़न :1820 ग्राम
चेसिस सामग्री:धातु
सिल्कस्क्रीन रंग:काला
परिचालन तापमान:0 C~40 C/32 F~104 F
भंडारण तापमान :-20 C~60 C/−4 F~140 F
सापेक्षिक आर्द्रता:20 ~ 90% आरएच (गैर संघनक)
बिजली की खपत :30 डब्ल्यू (अधिकतम) / 0.5 डब्ल्यू (स्टैंडबाय)
5. के लिए कनेक्शन आरेखHDMI1.4 4X4 HDBaseT मैट्रिक्स स्विचर:
