परिचय
यह उपकरण 7 एचडीएमआई 2.0 इनपुट, 1 डिस्प्ले पोर्ट इनपुट के साथ एक निर्बाध बहु प्रारूप प्रस्तुति स्विचर है
और 1 यूएसबी-सी (केवल वीडियो और ऑडियो) इनपुट। यह स्थानीय के लिए तीन दर्पण आउटपुट प्रदान करता है
एक दूरस्थ HDBaseT रिसीवर और डिस्प्ले के लिए डिस्प्ले और HDBaseT आउटपुट।
यह 4 संतुलित एलआर ऑडियो इनपुट और 2 माइक्रोफोन इनपुट प्रदान करता है
यह डिवाइस समर्थन प्रदर्शित करता है एक स्क्रीन पर कई स्रोतों तक 4 प्रदर्शन विंडो
उपयोगकर्ता इसे सामने के बटन, रिमोट, आरएस232, टीसीपी/आईपी कमांड के माध्यम से आसानी से प्रबंधित कर सकता है।


1.विशेषताएं

• 7 HDMI इनपुट, 1 DP इनपुट, 1 USB-C (केवल वीडियो और ऑडियो) इनपुट
• 3 मिरर आउटपुट HDMI A, HDMI B और HDBaseT
• लंबी दूरी के HDBaseT संचरण, 150m@1080P और 120m@4K का समर्थन करें
• एचडीएमआई 2 का समर्थन करें.0एचडीसीपी 2.2, वीडियो संकल्प 3840x2160@60 तक
• सिंगल,पीआईपी,पीबीपी, 3xWIN, 4xWIN डिस्प्ले मोड का समर्थन करें

सहेजने या लोड करने के लिए 20 प्रदर्शन दृश्य प्रदान करें

• एकल खिड़की प्रदर्शन मोड पर निर्बाध स्विच
• गैर-एकल खिड़की प्रदर्शन मोड पर त्वरित स्विच
• स्वतंत्र रूप से ऑडियो चयन (ब्रेकअप चयन) का समर्थन करें
• इनपुट HDMI1/2/3 के लिए समर्थन ऑडियो LPCM,AC3,DD+,DTS
• समर्थन 2 माइक्रोफोन इनपुट, दोनों मुख्य ऑडियो के साथ मिश्रित किया जा सकता है
• स्वतंत्र रूप से माइक्रोफोन वॉल्यूम नियंत्रण और समग्र वॉल्यूम नियंत्रण
• संतुलित एलआर ऑडियो आउटपुट और टोस्लिंक डिजिटल ऑडियो आउटपुट का समर्थन करें
• बाहरी LR इनपुट का समर्थन करें
• कई परीक्षण पैटर्न आउटपुट का समर्थन करें
• दूरस्थ HDBaseT रिसीवर के लिए 24V iPOC बिजली की आपूर्ति का समर्थन करें
• ओएसडी मेनू नेविगेशन का समर्थन करें

2.पैनल लेआउट

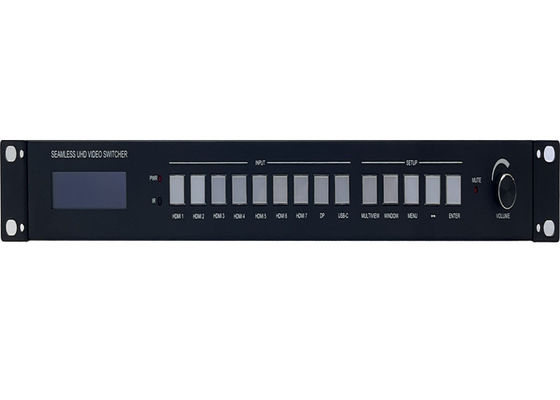

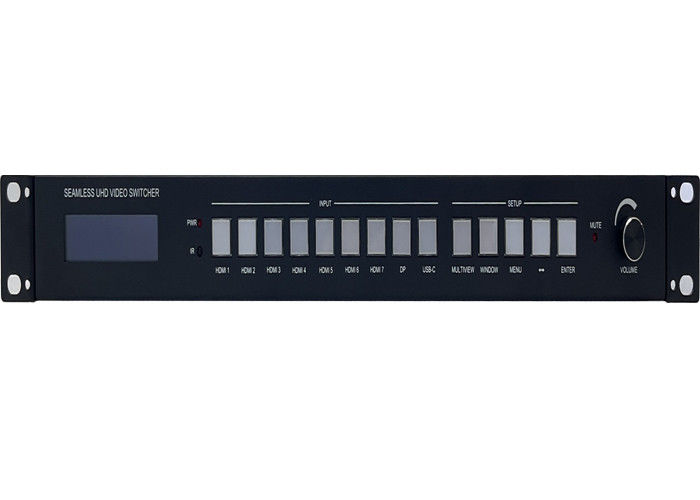

सामने



नाम	विवरण
पावर एलईडी	स्विचर चालू होने पर प्रज्वलित
आईआर सेंसर	रिमोट रिसीवर
एचडीएमआई 1, 2...7, डीपी, यूएसबी-सी	कुल 9 इनपुट का चयन किया जाना है एकल विंडो प्रदर्शन के लिए निर्देशन चयन इनपुट स्रोत के लिए इन बटनों में से एक दबाएं जब प्रदर्शन PIP,PBP,3xWIN,4xWIN मोड पर, 9 इनपुट बटन के लिए आंतरिक एलईडी में से एक अभी भी जला होगा, यह खिड़की 1 के इनपुट स्रोत का प्रतिनिधित्व करता है
मल्टीव्यू	इस बटन को दबाकर लूप चुनें PIP, PBP, 3xWIN, 4xWIN डिस्प्ले मोड. जब स्विचर सिंगल मोड पर काम करता है, तो अंतिम Multiview मोड (PIP, PBP, 3xWIN या 4xWIN) चुनने के लिए मल्टीव्यू बटन दबाएं. मल्टीव्यू बटन पर आंतरिक एलईडी पीआईपी, पीबीपी, 3xWIN या 4xWIN मोड पर काम करते समय जलाया जाएगा और एकल विंडो मोड पर काम करते समय बंद हो जाएगा
खिड़की	इस बटन को दबाएँ, तो स्क्रीन विंडो 1 पर एक पीला सीमा दिखाएगा. जारी रखें इस बटन को दबाएँ सीमा विंडो 2 या 3 पर दिखाया जाएगा... फिर एक बटन दबाएँ जैसे कि एचडीएमआई 1,और फिर HDMI 1 वर्तमान चयनित विंडो पर प्रदर्शित किया जाएगा
