उत्पाद विवरण:
|
| प्रमुखता देना: | मल्टीव्यू के साथ निर्बाध वीडियो स्विचर,4x इनपुट मल्टीव्यू स्विचर,मल्टीव्यू कंट्रोल वीडियो स्विचर |
||
|---|---|---|---|
परिचय
4x इनपुट और 1x आउटपुट निर्बाध मल्टी व्यू वीडियो स्विचर को एक ही स्क्रीन पर प्रदर्शित कई स्रोतों के उद्देश्य से विकसित किया गया था और उच्च इनपुट और आउटपुट संकल्पों का समर्थन किया गया था।
उपयोगकर्ता इसे सामने के बटन, रिमोट, यूएसबी या आरएस232 कमांड के माध्यम से आसानी से प्रबंधित कर सकता है।
आवेदन क्षेत्र:
होम थिएटर; वीडियो कॉन्फ्रेंसिंग; सुरक्षा निगरानी; प्रस्तुति और प्रसारण; शिक्षण प्रणाली; वित्तीय स्टॉक विश्लेषण; गेम ई-स्पोर्ट्स; चिकित्सा प्रदर्शन।
गैर-एकल खिड़की प्रदर्शन मोड पर त्वरित स्विच
एलपीसीएम, एसी3, डीडी+, डीटीएस, डीटीएस-एचडी का समर्थन करें, 7.1 ऑडियो चैनल तक

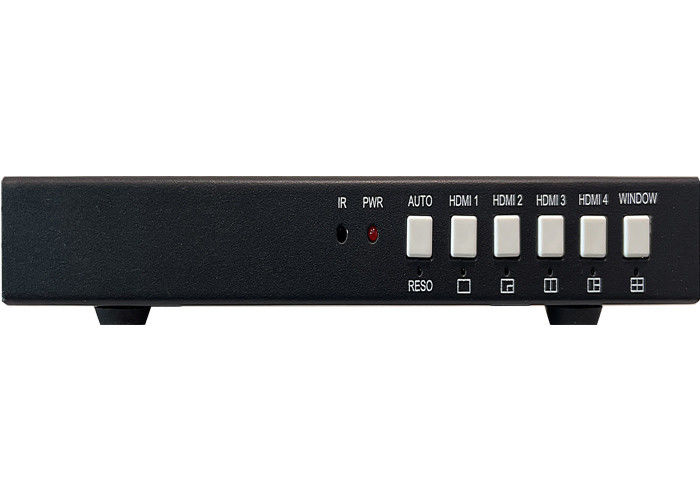

सामने
| नाम | विवरण |
|
ऑटो, RESO |
प्रेस करेंऑटोएकल खिड़की प्रदर्शन मोड पर काम करते समय ऑटो स्विचिंग फ़ंक्शन को सक्षम या अक्षम करने के लिए बटन आउटपुट संकल्प बदलने के लिए 3 सेकंड के लिए लंबे समय तक इस बटन दबाएं (जब सामने के पैनल पर एलईडी बंद हो जाता है और एक बार चालू हो जाता है, इसका मतलब है कि संकल्प एक बार स्विच है) |
|
एचडीएमआई 1, एचडीएमआई 2 एचडीएमआई 3, एचडीएमआई 4 |
प्रदर्शित करने के लिए HDMI 1, 2, 3, 4 का चयन करने के लिए इन बटनों को दबाएं. सिंगल, पीआईपी, पीबीपी या 3xWIN मल्टीव्यू मोड पर स्विचर को सीधे काम करने के लिए 3 सेकंड के लिए इन 4 बटनों को लंबे समय तक दबाएं |
| खिड़की |
इस बटन को दबाएँ, तो स्क्रीन विंडो 1 पर एक पीले सीमा दिखाई देगा. जारी रखें इस बटन को दबाएँ सीमा विंडो 2 या 3 पर दिखाया जाएगा... फिर एक इनपुट बटन जैसे एचडीएमआई 1 दबाएं,और फिर HDMI 1 वर्तमान चयनित विंडो पर प्रदर्शित किया जाएगा सीधे 4xWIN मल्टीव्यू मोड का चयन करने के लिए 3 सेकंड के लिए इस बटन को लंबे समय तक दबाएं |

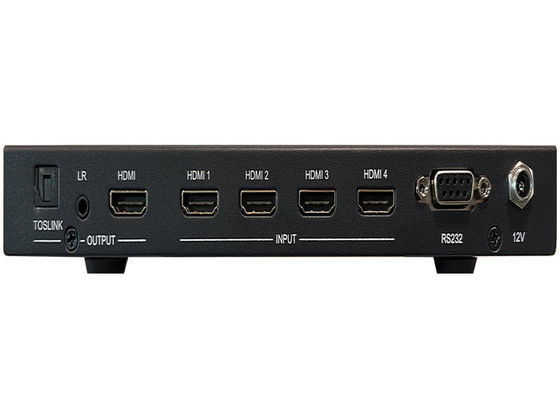

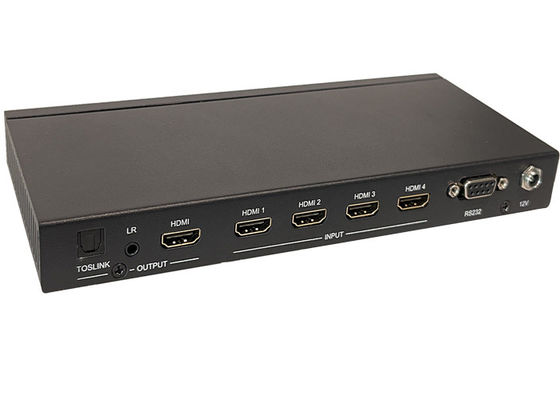

पीछे
| नाम | विवरण |
| एचडीएमआईबाहर | एचडीएमआई स्केलिंग आउटपुट 3840x2160@60 तक |
| ऑडियो आउटपुट |
3.5mm L+R आउटपुट, 20Hz ~ 20kHz, 1.5Vrms अधिकतम; टोलिंक ऑप्टिकल आउटपुट |
| इनपुटs | एचडीएमआई 1, एचडीएमआई 2, एचडीएमआई 3, एचडीएमआई 4 |
| RS232नियंत्रण |
डिफ़ॉल्ट बाउड दर 9600, 8 डेटा बिट्स, 1 स्टॉप बिट्स, कोई समता नहीं पिन 2 TX (मैट्रिक्स → पीसी) पिन 3 आरएक्स (मैट्रिक्स)←पीसी)
|
| 12वी | प्लग करने के लिए 12 वी पावर एडाप्टर |
पक्ष
वहाँ एक यूएसबी-ए पोर्ट हैऔर एक यूएसबी-बी पोर्टस्विचर के पक्ष पर। यूएसबी-ए पोर्ट फर्मवेयर उन्नयन के लिए है, यूएसबी-बी पोर्ट का उपयोग पीसी नियंत्रण के लिए किया जा सकता है (जैसे RS232-DB9 नियंत्रण)
| संख्या | विवरण |
| 1 | वापसी/निकास |
| 2 | वीडियो इनपुट का चयन |
|
3 |
ओएसडी मेनू नेविगेशन मेनू (प्रवेश), ऊपर, नीचे, बाएं, दाएं |
| 4 | बहुदृश्य मोड का चयन |
| 5 | ऑडियो इनपुट चयन |
| 6 | आरक्षित |
उपयोगकर्ता RS232 कमांड या OSD मेनू नेविगेशन द्वारा निम्नलिखित EDID मोड का चयन कर सकता है
| संख्या | EDID मोड | संख्या | EDID मोड |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | ऑटो |
| 7 | 720 पी | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | उपयोगकर्ता |
एचडीएमआई आउटपुट 3 एचडीसीपी विकल्पों का समर्थन करता हैः फोर्स-1.4, फोर्स-2.2, फोर्स-ऑफ
उपयोगकर्ता इसे RS232 कमांड द्वारा चयन कर सकते हैं
