उत्पाद विवरण:
|
| प्रमुखता देना: | KVM नियंत्रण के साथ वीडियो स्विचर,मल्टीव्यू के साथ 5x इनपुट वीडियो स्विचर |
||
|---|---|---|---|
परिचय
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
स्विचर एक यूएचडी या एचडी डिस्प्ले पर चार वीडियो सिग्नल को जोड़ सकता है।
स्विचर 4x USB-Type A इनपुट का समर्थन करता है जो पीसी से जुड़ा हुआ है और 2x USB आउटपुट जो माउस और कीबोर्ड से जुड़ा हुआ है
उपयोगकर्ता इसे सामने के बटन, रिमोट, आरएस232 या टीसीपी/आईपी कमांड के माध्यम से आसानी से प्रबंधित कर सकता है।
एचडीएमआई बी मिरर आउटपुट पोर्ट का उपयोग ऑडियो एम्पलीफायर, वीडियो कैप्चर (एचडीएमआई से यूएसबी डोंगल के साथ), या रिमोट डिस्प्ले (एचडीबीएसईटी कन्वर्ट बॉक्स के साथ) के लिए किया जा सकता है
आवेदन क्षेत्र:
होम थिएटर; वीडियो कॉन्फ्रेंसिंग; सुरक्षा निगरानी; प्रस्तुति और प्रसारण; शिक्षण प्रणाली; वित्तीय स्टॉक विश्लेषण; गेम ई-स्पोर्ट्स; चिकित्सा प्रदर्शन।
गैर-एकल खिड़की प्रदर्शन मोड पर त्वरित स्विच
विंडोज, लिनक्स और मैक प्लेटफॉर्म के साथ माउस/कीबोर्ड नियंत्रण का समर्थन करें
एलपीसीएम, एसी3, डीडी+, डीटीएस, डीटीएस-एचडी का समर्थन करें, 7.1 ऑडियो चैनल तक

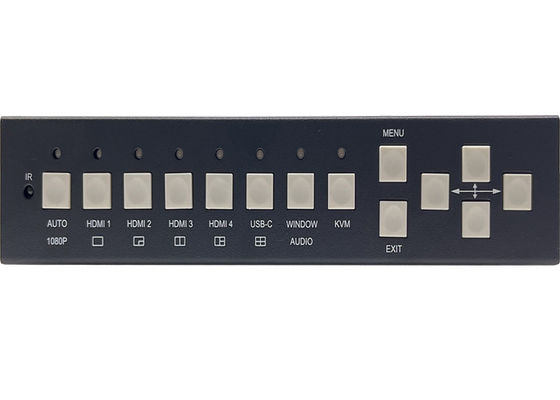

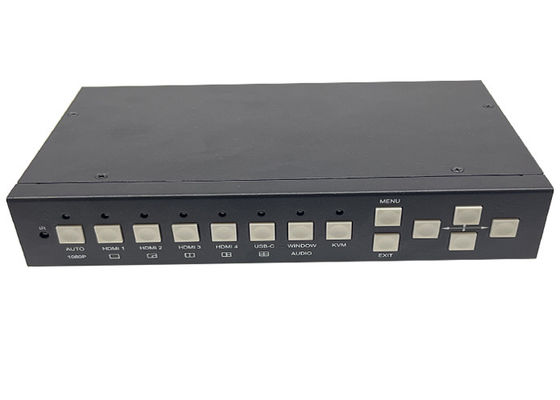

सामने
| नाम | विवरण |
| ऑटो |
प्रेस करेंऑटोएकल विंडो प्रदर्शन मोड में ऑटो स्विचिंग फ़ंक्शन को सक्षम या अक्षम करने के लिए बटन 3 सेकंड के लिए इस बटन को लंबे समय तक दबाएं 1080p60 के लिए आउटपुट संकल्प बदल जाएगा |
|
एचडीएमआई 1, एचडीएमआई 2 एचडीएमआई 3, एचडीएमआई 4 यूएसबी-सी |
इन बटनों को दबाएँ सीधे चयन करने के लिए HDMI 1, 2, 3, 4 या USB-सी (केवल वीडियो) के लिए इनपुट स्रोत के रूप में WIN 1 प्रदर्शन SINGLE, PIP का चयन करने के लिए 3 सेकंड के लिए इन बटनों को लंबे समय तक दबाएं, पीबीपी,3xWIN या 4xWIN मल्टीव्यू मोड |
|
खिड़की, ऑडियो |
जारी रखें इस बटन दबाएँ वहाँ एक सीमा खिड़की 1 या 2 पर दिखाया जाएगा...,तो एक इनपुट बटन दबाएँ जैसे कि एचडीएमआई 1,और फिर एचडीएमआई 1 वर्तमान चयनित विंडो पर प्रदर्शित किया जाएगा.
ध्यान दें, गैर-एकल मोड पर काम करते समय, एलईडी हमेशा जलती रहती है। |
| केवीएम |
जारी रखें इस बटन को दबाएँ, स्क्रीन विंडो 1, 2, 3 या 4 पर एक सीमा दिखाएगा, फिर उपयोगकर्ता एक प्रदर्शन विंडो को KVM स्रोत के रूप में चुन सकता है. उदाहरण के लिए यदि WIN 2 को KVM स्रोत के रूप में चुनें, तो पीछे का USB-कीबोर्ड/माउस उस USB-होस्ट डिवाइस पर स्विच हो जाएगा जो WIN 2 पर प्रदर्शित होता है. |
|
मेन्यू,EXIT,
|
ओएसडी मेनू नेविगेशन बटन |

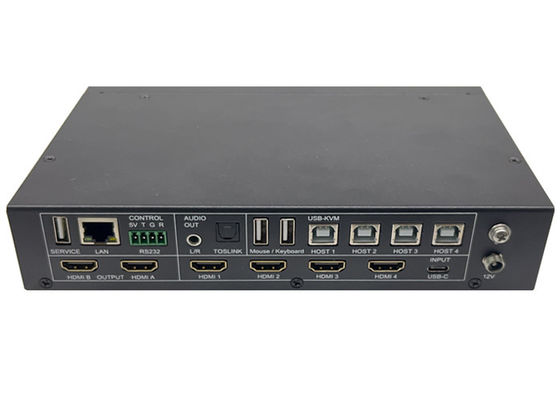

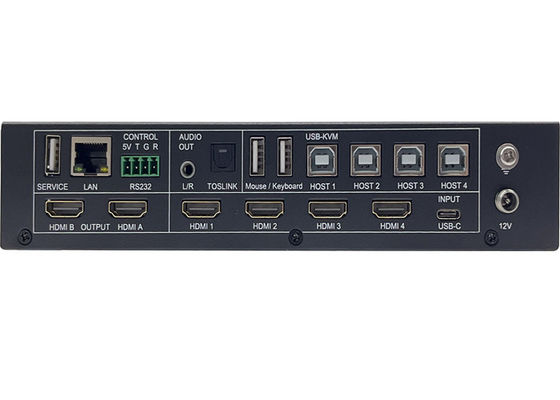

पीछे
| नाम | विवरण |
| एचडीएमआई ए, बीबाहर |
एचडीएमआई स्केलिंग आउटपुट 3840x2160@60 तक एचडीएमआई एमुख्य आउटपुट है |
| इनपुटs | एचडीएमआई 1, एचडीएमआई 2, एचडीएमआई 3, एचडीएमआई 4, यूएसबी-सी (केवल वीडियो) |
| यूएसबी-सेवा | फर्मवेयर अद्यतन के लिए प्रयुक्त |
| लैन |
टीसीपी/आईपी नियंत्रण. निम्न के रूप में डिफ़ॉल्ट पैरामीटर आईपी पताः 192.168.0.247; उप मुखौटाः 255.255.255.0 गेटवे: 192.168.0.1नेटपोर्ट: 2000 सभी मापदंडों RS232 आदेश द्वारा बदला जा सकता है |
| RS232नियंत्रण |
4 तरीके पुरुष फीनिक्स कनेक्टर डिफ़ॉल्ट बाउड दर 9600, 8 डेटा बिट्स, 1 स्टॉप बिट्स, कोई समता नहीं बाउड दर को ओएसडी मेनू के माध्यम से बदला जा सकता है 5V5V आउटपुट का अर्थ है;
जीमतलब जमीन |
| ऑडियो आउटपुट | 3.5 मिमी एल+आर आउटपुट और टोस्लिंक-ऑप्टिकल डिजिटल आउटपुट |
| केवीएम |
यूएसबी कनेक्टर जो पीसी या माउस/कीबोर्ड से जुड़े हों पीसी से जुड़े 4x यूएसबी टाइप बी पोर्ट माउस या कीबोर्ड में प्लग करने के लिए 2x यूएसबी टाइप ए पोर्ट वीडियो इनपुट और यूएसबी होस्ट उपकरणों के बीच बाध्यकारी संबंध निम्नानुसार है एचडीएमआई 1<> होस्ट 1, एचडीएमआई 2<> होस्ट 2, एचडीएमआई 3<> होस्ट 3, एचडीएमआई 4<> होस्ट 4, यूएसबी-सी <> होस्ट 4 एचडीएमआई 4 और यूएसबी-सी का उपयोग KVM स्रोत के रूप में नहीं किया जा सकता है |
| 12वी | प्लग करने के लिए 12 वी पावर एडाप्टर |
| संख्या | विवरण |
| 1 | वापसी/निकास |
| 2 | वीडियो इनपुट का चयन |
|
3 |
ओएसडी मेनू नेविगेशन मेनू (प्रवेश), ऊपर, नीचे, बाएं, दाएं |
| 4 | बहुदृश्य मोड का चयन |
| 5 | ऑडियो इनपुट चयन |
| 6 |
यूएसबी-केवीएम चयन सामने केवीएम बटन फ़ंक्शन के साथ समान |
उपयोगकर्ता RS232 कमांड या OSD मेनू नेविगेशन द्वारा निम्नलिखित EDID मोड का चयन कर सकता है
| संख्या | EDID मोड | संख्या | EDID मोड |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | ऑटो |
| 7 | 720 पी | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | उपयोगकर्ता |
एचडीएमआई आउटपुट 3 एचडीसीपी विकल्पों का समर्थन करता हैः फोर्स-1.4, फोर्स-2.2, फोर्स-ऑफ
उपयोगकर्ता इसे RS232 कमांड द्वारा चयन कर सकते हैं
स्विचर 3840x2160@60 तक के एकाधिक रिज़ॉल्यूशन वीडियो इनपुट का समर्थन करता है, और कई ऑडियो प्रारूपों जैसे LPCM, AC3, DD+, DTS, DTS-HD का समर्थन करता है, HDMI केबल के माध्यम से 7.1 चैनल तक का पास-थ्रू फ़ंक्शन
उपयोगकर्ता जब ऑडियो इनपुट LPCM प्रारूप है ऑडियो मात्रा नियंत्रित कर सकते हैं
कृपया ध्यान दें, यूएसबी-सी इनपुट पोर्ट केवल एलपीसीएम 2.0 ऑडियो स्वीकार कर सकते हैं
शक्तिशाली स्केलिंग इंजन द्वारा वीडियो आउटपुट संकल्प के बाद स्विचर समर्थन
| संख्या | आउटपुट रिज़ॉल्यूशन | संख्या | आउटपुट रिज़ॉल्यूशन |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50 हर्ट्ज | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz आरबी | 14 | 1024x768 60 हर्ट्ज |
स्विचर बहुदृश्य प्रदर्शन मोड की 5 श्रेणियों का समर्थन करता है
सिंगल, पीआईपी, पीबीपी, 3xWIN, 4xWIN
उपयोगकर्ता विभिन्न मल्टीव्यू मोड के लिए निम्नानुसार विभिन्न कार्यों का चयन कर सकते हैंः
SINGLE: इनपुट चयन
पीआईपीः इनपुट का चयन, डिस्प्ले अनुपात का चयन, उप विंडो का आकार और स्थिति का चयन
PBP, 3xWIN, 4xWIN: इनपुट चयन, विंडो अनुपात चयन, डिस्प्ले पहलू
मल्टीव्यू विंडो वितरण निम्नानुसार
उपयोगकर्ता RS232 कमांड या OSD मेनू नेविगेशन के माध्यम से अधिक लेआउट कर सकते हैं
