4 इनपुट 9 आउटपुट के साथ 3x3 एचडीएमआई वीडियो वॉल प्रोसेसर

परिचय

3x3 एचडीएमआई वीडियो वॉल प्रोसेसर 4 इनपुट 9 आउटपुट के साथ एक उच्च प्रदर्शन एचडीएमआई 2.0 वीडियो सिग्नल प्रोसेसर है।

इसका उपयोग वीडियो वॉल स्प्लिसिंग प्रोसेसर के रूप में या 4 इनपुट और 16 आउटपुट के साथ एक निर्बाध स्विचिंग मैट्रिक्स स्विचर के रूप में किया जा सकता है।

सभी स्टैंडअलोन आउटपुट डिस्प्ले या वीडियो वॉल डिस्प्ले अधिकतम 4 खिड़कियों के साथ मल्टीव्यू मोड में काम कर सकते हैं।

1.पैनल लेआउट

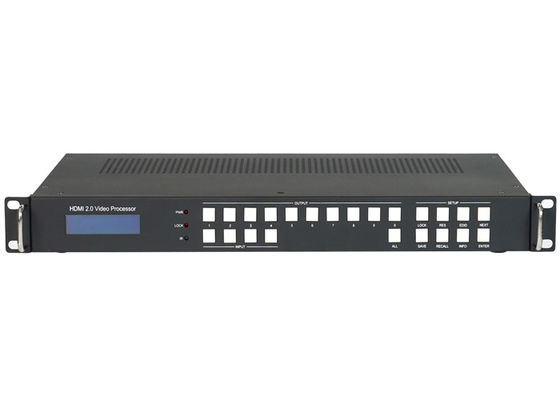

2.1 सामने का दृश्य

• एलसीएम डिस्प्ले स्क्रीनः मैट्रिक्स में प्रत्येक चैनल की रूटिंग स्थिति प्रदर्शित करता है। सामने के बटन के साथ उपयोग किया जाता है, यह कुछ मापदंडों को सेट और देख सकता है
• बाहर चुनेंः1, 2...9, 0, ALL
• चुनिंदाः 1, 2, 3, 4

आउटपुट m +INPUT n +ENTER दबाएँ, इनपुट n को आउटपुट m पर स्विच करें

• सभी बटनः सभी + इनपुट n + ENTER दबाएं, इनपुट n को सभी आउटपुट पोर्ट पर स्विच करें
• लॉक बटनः इस बटन को 3 सेकंड से अधिक समय तक दबाए रखें, सभी फ्रंट बटन लॉक हो जाएंगे और काम नहीं करेंगे। इसे 3 सेकंड से अधिक समय तक फिर से दबाए रखें, अनलॉक करें
• आउटपुट m के आउटपुट संकल्प को बदलने के लिए सामने के एलसीएम स्क्रीन डिस्प्ले के गाइड के साथ RES + OUTPUT m + NEXT + ENTER बटन दबाएं
• EDID + INPUT n + NEXT + ENTER बटन दबाएं, INPUT n के EDID मोड को बदलने के लिए सामने के LCM स्क्रीन डिस्प्ले के गाइड के साथ
• सहेजें बटनः सहेजें + आउटपुट m + प्रवेश दबाएं, वर्तमान रूटिंग और स्क्रीन लेआउट को दृश्य m में सहेजें
• RECALL बटनः RECALL+ OUTPUT m +ENTER दबाएं, वर्तमान प्रदर्शन के लिए लोड दृश्य m
• सूचना बटनः सूचना बटन को लगातार दबाएं, सामने का एलसीडी पैनल IR ON/OFF,RS232 बाउड रेट और IP पैरामीटर आदि प्रदर्शित करेगा।
• आईआरः आईआर रिसीवर, आरएस232 कमांड द्वारा निष्क्रिय किया जा सकता है
• 4 इनपुट 9 आउटपुट के साथ 3x3 एचडीएमआई वीडियो वॉल प्रोसेसर

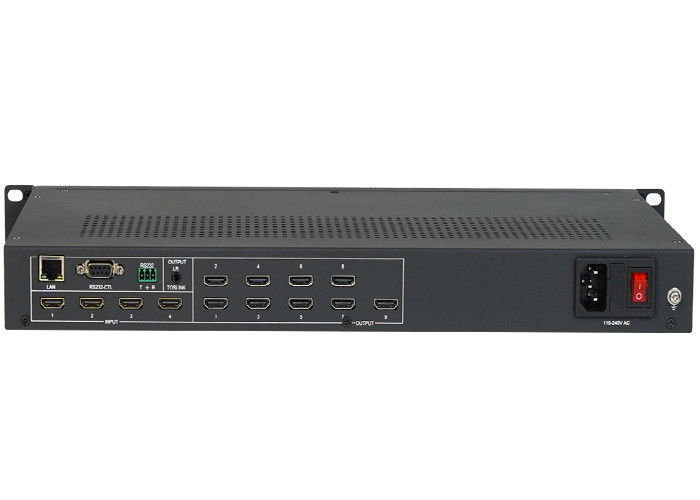

2.2 पीछे का दृश्य

• लैन नियंत्रण ((TCP/IP या वेब नियंत्रण)

आईपी पताः 192.168.0.247, सबमास्कः 255.255.255.0, गेटवे: 192.168.0.1, बाउड दरः 9600, नेटपोर्टः 23

वेब लॉगिन खाताः व्यवस्थापक,पासवर्डः व्यवस्थापक

• RS232-CTL

बाउड दरः 9600

• RS232-फीनिक्स:

बाउड दरः 9600

टी: मुख्य इकाई -> पीसी, जीः ग्राउंड, आरः मुख्य इकाई <- पीसी

• इनपुट और आउटपुट

4 इनपुट 9 आउटपुट ;1 LR/Toslink ((Spdif-Optical) ऑडियो आउटपुट के साथ 3x3 एचडीएमआई वीडियो वॉल प्रोसेसर

नोटः ऑडियो आउटपुट को RS232 कमांड या पीसी टूल के माध्यम से IN1,IN2,IN3,IN4 के बीच स्विच किया जा सकता है

4 इनपुट 9 आउटपुट के साथ 3x3 एचडीएमआई वीडियो वॉल प्रोसेसर तस्वीरें नीचे दी गई हैं:
