उत्पाद विवरण:
|
| एचडीएमआई अनुपालन: | एचडीएमआई 2.0/1.4बी | एचडीसीपी अनुपालन: | HDCP 2.2/1.4 |
|---|---|---|---|
| वीडियो इनपुट संकल्प: | HDMI: 4K2K तक@50/60Hz (4: 4: 4) | HDMI आउटपुट संकल्प: | 4K2K@60Hz |
| ऑडियो प्रारूप: | LPCM 2.0CH | ईएसडी सुरक्षा: | मानव शरीर मॉडल - ±8kV (एयर-गैप डिस्चार्ज) और ±4kV (कॉन्टैक्ट डिस्चार्ज) |
| इनपुट पोर्ट: | 4x HDMI टाइप A [19-पिन महिला] 1x VGA [महिला] 1x माइक्रो USB [5-पिन महिला], बिजली की आपूर्ति के लिए व | आउटपुट पोर्ट: | 1x HDMI टाइप A [19-पिन महिला] 1x3.5 मिमी मिनी जैक |
| नियंत्रण इंटरफेस: | 1x IR में 1x RS-232,1x USB सेवा (अद्यतन) | आवास: | धातु |
| रंग: | काला | आयाम: | 110 मिमी [डब्ल्यू] x 288 मिमी [डी] x 32 मिमी [एच] |
| वजन: | ८८० ग्राम | विद्युत आपूर्ति: | डीसी 12 वी/1 ए एडाप्टर (यूएस/ईयू मानक, सीई/एफसीसी/उल प्रमाणित) |
| बिजली की खपत: | 9W (अधिकतम) | प्रचालन तापमान: | 32 - 104 ° F / 0 - 40 ° C |
| भंडारण तापमान: | -4 - 140 ° F / -20 - 60 ° C | सापेक्ष आर्द्रता: | 20 - 90% आरएच (कोई संक्षेपण नहीं) |
| प्रमुखता देना: | 60 हर्ट्ज प्रेजेंटेशन स्विचर,5X1 प्रेजेंटेशन स्विचर,एचडीएमआई 5x1 स्विच करें |
||
एचडीएमआई आउटपुट पोर्ट के साथ 9X1 4K2K 60Hz प्रस्तुति स्विचर
1.परिचय
एचडीएमआई आउटपुट स्केलर बॉक्स के साथ मल्टी-इनपुट 4xHDMI और 1xVGA ((YPbPr,CVBS के 9 इनपुट का समर्थन करता है।
इनपुट स्रोत स्विच करने और स्केल करने में सक्षम है ताकि रिज़ॉल्यूशन को अपनाया जा सके और फिर एचडीएमआई आउटपुट पर प्रेषित किया जा सके।
एचडीटीवी रिज़ॉल्यूशन प्राप्त किया जा सकता है। सिस्टम को पैनल बटन के आसान संचालन से नियंत्रित और कॉन्फ़िगर किया जा सकता है,
आईआर रिमोट और आरएस-232। यह स्केलर बॉक्स कक्षा और सम्मेलन कक्ष में प्रस्तुति उद्देश्य के लिए एक उपयुक्त समाधान है।
2.विशेषताएं
HDMI2.0/1.4b, HDCP2.2/1 के अनुरूप।4;
मल्टी इनपुट का समर्थन करें: 4 x HDMI, 1 x VGA (YPbPr, CVBS);
4K UHD 4 तक के HDMI इनपुट रिज़ॉल्यूशन का समर्थन करेंः4४ @५०/६०;
4K यूएचडी 4 तक आउटपुट संकल्पों का समर्थन करेंः4४ @ ६०;
दो इनपुट स्विचिंग मोड का समर्थन करेंः ऑटो या मैनुअल;
ईडीआईडी प्रबंधन का समर्थन करना;
पीसीएम 2CH के समर्थन पास-थ्रू;
उपकरण को टच पैनल बटन, आईआर रिमोट और आरएस-232 के माध्यम से नियंत्रित किया जा सकता है;
यूएसबी ऑनलाइन सॉफ्टवेयर उन्नयन का समर्थन करें;
3.पैकेज की सामग्री
1xमल्टी-फॉर्मेट स्केलर स्विचर
2xमाउंटिंग कान
1xदूरस्थ नियंत्रण इकाई
1xIR रिसीवर केबल.
1x12V/1A पावर एडाप्टर
1x 3RCA ((महिला) से D-SUB ((पुरुष) केबल
1x3.5 मिमी जैक ((पुरुष) से 2RCA ((महिला) केबल
1xयूजर मैनुअल

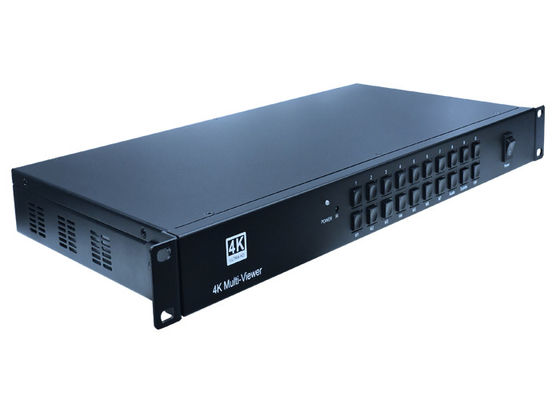

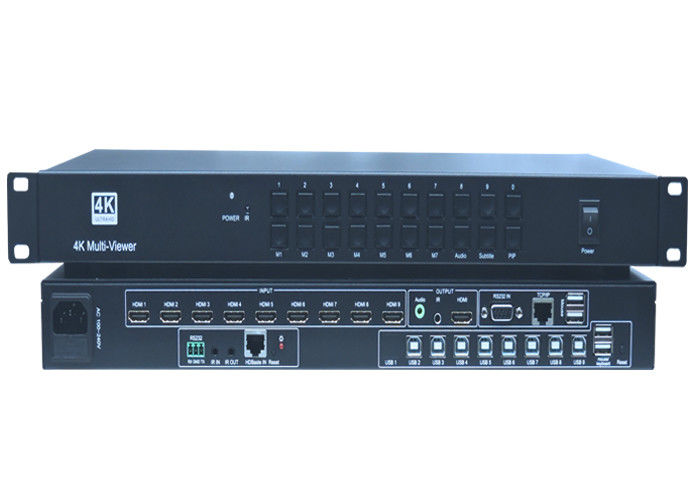

नीचे चित्र हैंएचडीएमआई आउटपुट पोर्ट के साथ 9X1 4K2K 60Hz प्रस्तुति स्विचर
4.विनिर्देश
|
तकनीकी |
|
|
एचडीएमआई अनुपालन |
एचडीएमआई 2.0/1.4बी |
|
एचडीसीपी अनुपालन |
एचडीसीपी 2.2/1.4 |
|
वीडियो इनपुट रिज़ॉल्यूशन |
एचडीएमआईः 4K2K@50/60Hz तकः4:4) |
|
सी-वीडियोः PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i से 1080p |
|
|
वीजीएः 640x480 से 1920x1200 |
|
|
एचडीएमआई आउटपुट |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
ऑडियो प्रारूप |
एलपीसीएम 2.0CH |
|
ईएसडी सुरक्षा |
मानव शरीर का मॉडल ₹ ±8kV (हवा-अंतराल डिस्चार्ज) और ±4kV (संपर्क डिस्चार्ज) |
|
संबंध |
|
|
इनपुट पोर्ट |
4x एचडीएमआई प्रकार ए [19-पिन महिला] |
|
आउटपुट पोर्ट |
1x एचडीएमआई प्रकार ए [19-पिन महिला] |
|
नियंत्रण इंटरफेस |
1x आईआर में |
|
मैकेनिकल |
|
|
आवास |
धातु |
|
रंग |
काला |
|
आयाम |
110mm [W] x 288mm [D] x 32mm [H] |
|
वजन |
८८० ग्राम |
|
विद्युत आपूर्ति |
DC 12V/1A एडाप्टर (यूएस/ईयू मानक, CE/FCC/UL प्रमाणित) |
|
बिजली की खपत |
9W ((अधिकतम) |
|
ऑपरेशन तापमान |
32 - 104°F / 0 - 40°C |
|
भंडारण तापमान |
-4 - 140°F / -20 - 60°C |
|
सापेक्ष आर्द्रता |
20 - 90% आरएच (कोई संघनक नहीं) |
5ऑपरेशन नियंत्रण और कार्य
1.1सामने का पैनल
❶पावर बटन और संकेतकः
स्टैंडबाय और कार्य मोड के बीच स्विच करता है। जब यह उपकरण स्टैंडबाय मोड पर स्विच किया जाता है, तो संकेतक लाल हो जाता है। जब कार्य मोड पर स्विच किया जाता है, तो संकेतक नीला हो जाता है।
❷ आईआर खिड़कीः
रिमोट कंट्रोल यूनिट से आईआर सिग्नल प्राप्त करना जो स्केलर स्विचर के साथ आते हैं।
❸इनपुट स्रोत और ऑटो बटनः
स्रोत चयन के लिए इन बटन दबाएं. सक्रिय स्रोत सामने के पैनल पर संबंधित संकेतकों के लिए प्रकाश होगा. ऑटो स्विच या मैनुअल स्विच मोड के लिए बटन,जब सूचक नीला हो जाता है, डिवाइस स्वचालित स्विचिंग मोड में स्विच, जब संकेतक बंद हो जाता है, डिवाइस मैन्युअल स्विचिंग मोड में स्विच।
❹आउटपुट रिज़ॉल्यूशन बटनः
आउटपुट संकल्प चयन के लिए इन बटन दबाएं. 4K60,4K30 के बीच चयन करें,
1080P60,720P60; अधिक अन्य संकल्प विकल्पों के लिए, कृपया रिमोट कंट्रोल या
RS-232 नियंत्रण उपकरण।
1.2रियर पैनल
❶आउटपुटः
वीडियो और ऑडियो आउटपुट के लिए एक एचडीएमआई डिस्प्ले या एवी रिसीवर से कनेक्ट करें।
आपके एम्पलीफायर के एनालॉग ऑडियो इनपुट पोर्ट पर एल/आर स्टीरियो ऑडियो आउटपुट।
❷इनपुटः
इनपुट पोर्ट में 4 एचडीएमआई और 1 वीजीए इनपुट पोर्ट शामिल हैं।
YPbPr, C-वीडियो और VGA इनपुट प्रारूप।
❸नियंत्रण:
यूएसबी
यूएसबी पोर्ट यूएसबी फ्लैश डिस्क या अन्य भंडारण जो सॉफ्टवेयर शामिल है के साथ कनेक्ट करता है
सिस्टम फर्मवेयर को अद्यतन करने के लिए अद्यतन फ़ाइल.
RS232
सीरियल कंट्रोल पोर्ट, 3p कैप्टिव स्क्रू कनेक्टर, एक नियंत्रण उपकरण (जैसे
एक कंप्यूटर के रूप में) स्केलर स्विचर को नियंत्रित करने के लिए।
आईआर
IR रिमोट या IR रिमोट द्वारा भेजे गए IR सिग्नल प्राप्त करने के लिए IR रिसीवर से जुड़ता है
अन्य उपकरण का नियंत्रक।
❹शक्तिः
यूनिट में 12 वी डीसी पावर सप्लाई को प्लग करें और एडेप्टर को एसी आउटलेट से कनेक्ट करें।
❺चालू/बंद:
पावर ON/OFF स्विच।
❶स्केलर स्विचर को चालू करने के लिए इस बटन को दबाएं या इसे स्टैंडबाय मोड पर सेट करें.
❷ऑडियो आउटपुट को म्यूट या अनम्यूट करने के लिए इस बटन को दबाएं.
❸VGA इनपुट ऑटो समायोजन फ़ंक्शन संचालित करने के लिए इस बटन को दबाएं;
❹इनपुट स्रोतों का चयन करने के लिए इन बटनों को दबाएं.
❺HDMI आउटपुट रिज़ॉल्यूशन चुनने के लिए इस बटन को दबाएँ. (दबाएँ और 5 सेकंड या उससे अधिक समय तक दबाए रखें, HDMI आउटपुट रिज़ॉल्यूशन 720p60Hz पर रीसेट हो जाएगा)
❻मेनू ऑपरेशन बटनः
मेनूः OSD मेनू में प्रवेश करने के लिए दबाएं.
EXIT: OSD मेनू से बाहर निकलने के लिए दबाएँ.
ठीक है: पुष्टि बटन.
UP/DWON/LEFT/RIGHT बटन: OSD मान सेटिंग के लिए।
❼VOL-/+:ऑडियो वॉल्यूम को कम या बढ़ाएं, MIC-/+: अप्रयुक्त।
6कनेक्शन आरेख
