उत्पाद विवरण:
|
| एचडीएमआई अनुपालन: | एचडीएमआई 2.0/1.4बी | एचडीसीपी अनुपालन: | HDCP 2.2/1.4 |
|---|---|---|---|
| वीडियो इनपुट संकल्प: | HDMI: 4K2K तक@50/60Hz (4: 4: 4) | HDMI आउटपुट संकल्प: | 4K2K@60Hz |
| ऑडियो प्रारूप: | LPCM 2.0CH | ईएसडी सुरक्षा: | मानव शरीर मॉडल - ±8kV (एयर-गैप डिस्चार्ज) और ±4kV (कॉन्टैक्ट डिस्चार्ज) |
| आवास: | धातु | रंग: | काला |
| आयाम: | 150 मिमी [डब्ल्यू] x 220 मिमी [डी] x 44 मिमी [एच] | वजन: | 1250 [जी] |
| विद्युत आपूर्ति: | DC 24V/1A एडाप्टर (US/EU मानकों, CE/FCC/UL प्रमाणित) | बिजली की खपत: | 9W [मुख्य इकाई] 18W [मुख्य इकाई + HDBASET रिसीवर] |
| प्रचालन तापमान: | 32 - 104 ° F / 0 - 40 ° C | भंडारण तापमान: | -4 - 140 ° F / -20 - 60 ° C |
| सापेक्ष आर्द्रता: | 20 - 90% आरएच (कोई संक्षेपण नहीं) | HDMI/HDBT OutputResolutions: | 4K2K@30Hz |
| प्रमुखता देना: | 5X1 एचडीएमआई मल्टीवीयर,एचडीसीपी 2.2 एचडीएमआई मल्टीवीयर,एचडीएमआई क्वाड स्क्रीन मल्टीवीयर |
||
8X1 4k 60Hz एचडीएमआई मल्टीव्यूवर एचडीसीपी 2.2 एचडीबीएसईटी 70 मीटर आउटपुट पोर्ट
1.परिचय
द8X1 4k 60Hz एचडीएमआई मल्टीव्यूवर एचडीसीपी 2.2 एचडीबीएसईटी 70 मीटर आउटपुट पोर्टएचडीएमआई और एचडीबीएस बेसआउटपुट (मिररड) के लिए स्केलिंग, 3 एचडीएमआई पोर्ट, 1 वीजीए ((वाईपीबीपीआर / सीवीबीएस) और 1 डिस्प्लेपोर्ट सहित 9 इनपुट का समर्थन करता है। यह ऑडियो के लचीले अनुप्रयोग की पेशकश करता है जिसमें असंतुलित ऑडियो शामिल है,एमआईसी इन और लाइन आउट. ऑडियो प्रोसेसर मुख्य ऑडियो स्रोत को बढ़ाने के लिए पृष्ठभूमि ऑडियो को मिश्रण या कम करने के लिए ऑटो-मिक्सर और ऑटो-गेन नियंत्रण प्रदान करता है.इस प्रणाली को टेलनेट के माध्यम से आसानी से नियंत्रित और कॉन्फ़िगर किया जा सकता है।, वेबजीयूआई, आईआर रिमोट और आरएस-232। यह स्विचर कक्षा और सम्मेलन कक्ष में प्रस्तुति उद्देश्य के लिए एक उपयुक्त समाधान है।
2.विशेषताएं
एचडीएमआई 2.0बी, एचडीसीपी 2.2 संगत
3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4xunbalance ऑडियो इनपुट
एचडीएमआई और एचडीबीएसईटी (70 एम) आउटपुट (मिरर किए गए)
एचडीएमआई/डीपी वीडियो रिज़ॉल्यूशन 4K2K@60Hz तकः4४,४ के२ के@३० हर्ट्ज, १०८० पी@१२० हर्ट्ज
वीजीए संकल्प 1920x1200@60 हर्ट्ज तक
आउटपुट संकल्प 4K2K@30Hz तक
स्वचालित और मैनुअल स्विचिंग मोड का समर्थन करें
ईडीआईडी प्रबंधन का समर्थन करता है
पीसीएम 2सीएच के पास-थ्रू समर्थन
टच पैनल बटन, वेबजीयूआई, आईआर रिमोट, डेस्क प्लेट और आरएस-232 नियंत्रण
3.पैकेज की सामग्री
1x5x1 4K60 प्रस्तुति स्विचर
1 x एचडीबीटी रिसीवर
2 x घुड़सवार कान
1 x रिमोट कंट्रोल यूनिट
2 x आईआर रिसीवर केबल (वाहक तरंग के साथ)
2 x आईआर इमिटर केबल
1x 24V/1A पावर एडाप्टर
1 x 3RCA (महिला) से D-SUB (पुरुष) केबल
1 x उपयोगकर्ता पुस्तिका

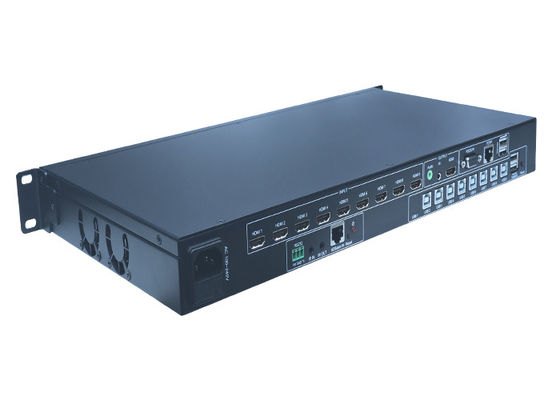

के लिए चित्र8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 मीटर आउटपुट पोर्ट;
4.विनिर्देश
| तकनीकी | |
| एचडीएमआई अनुपालन | एचडीएमआई 2.0बी |
| डीपी अनुपालन | डिस्प्लेपोर्ट 1.2a |
| एचडीसीपी अनुपालन | एचडीसीपी 2.2 और एचडीसीपी 1.4 |
| वीडियो इनपुट रिज़ॉल्यूशन | एचडीएमआई/डिस्प्लेपोर्टः 4K2K@50/60Hz तकः4:4) |
| सीवीबीएसः PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480i से 1080p | |
| वीजीएः 640x480/60 से 1920x1200/60 | |
|
एचडीएमआई/एचडीबीटी आउटपुटसंकल्प |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60, 1280x800/60, 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| ऑडियो प्रारूप | एलपीसीएम 2.0CH |
| ईएसडी सुरक्षा | मानव शरीर का मॉडल ₹ ±8kV (हवा-अंतराल डिस्चार्ज) और ±4kV (संपर्क डिस्चार्ज) |
| संबंध | |
| इनपुट पोर्ट |
3x एचडीएमआई प्रकार ए [19-पिन महिला] 1x डिस्प्ले पोर्ट [महिला] 1x वीजीए [महिला] 1 x एमआईसी इनपुट[3-पिन फीनिक्स पोर्ट] 5x स्टीरियो इनपुट [3-पिन फीनिक्स पोर्ट] |
| आउटपुट पोर्ट |
1x एचडीएमआई आउटपुट प्रकार ए [19-पिन महिला] 1x HDBaseT आउट [RJ45] 1x स्टीरियो आउटपुट [3-पिन फीनिक्स पोर्ट] |
| नियंत्रण इंटरफेस |
[3.5 मिमी मिनी जैक] में 1x आईआर 1x आईआर आउट [3.5 मिमी मिनी जैक] 1x CONTACT IN [6-पिन फीनिक्स पोर्ट] 1x RS-232 [3-पिन फीनिक्स पोर्ट 1x वेब GUI [RJ45] 1x यूएसबी टाइप ए [5-पिन महिला] |
| मैकेनिकल | |
| आवास | धातु |
| रंग | काला |
| आयाम | 150 मिमी [डब्ल्यू] x 220 मिमी [डी] x 44 मिमी [एच] |
| वजन | 1250 [g] |
| विद्युत आपूर्ति | DC 24V/1A एडाप्टर (यूएस/यूरोपीय संघ के मानक, CE/FCC/UL प्रमाणित) |
| बिजली की खपत |
9W [मुख्य इकाई] 18W [मुख्य इकाई + HDBaseT रिसीवर] |
| ऑपरेशन तापमान | 32 - 104°F / 0 - 40°C |
| भंडारण तापमान | -4 - 140°F / -20 - 60°C |
| सापेक्ष आर्द्रता | 20 - 90% आरएच (कोई संघनक नहीं) |
5.संचालन नियंत्रण और कार्य

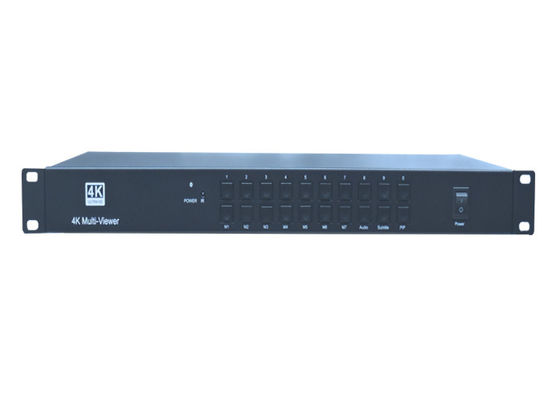

1.1सामने का पैनल
❶ पावर बटन और संकेतकः
जब इस उपकरण को पावर बटन दबाकर स्टैंडबाय मोड में स्विच किया जाता है, तो संकेतक लाल रंग में चमकता है।
❷आईआर खिड़कीः
रिमोट कंट्रोल से आईआर सिग्नल प्राप्त कर रहा है।
❸इनपुट स्रोत बटनः
स्रोत चयन के लिए इन बटनों को दबाएं. सक्रिय स्रोत सामने के पैनल पर संबंधित संकेतकों के लिए रोशन हो जाएगा.
❹ऑपरेशन बटनः
2 बटन दबाकर तुरंत ओएसडी में प्रवेश करता है। फिर उपयोगकर्ता 4-तरफा तीर बटन का उपयोग करके नेविगेट कर सकता है। एक नई ओएसडी सेटिंग की पुष्टि ओएसडी बटन दबाकर की जाती है।
2"EXIT/AUTO" दबाकर OSD से बाहर निकलें जब OSD प्रदर्शित होता है। ऑटो चालू/बंद करने के लिए 5 सेकंड के लिए "EXIT/AUTO" दबाएं। जब बटन एलईडी रोशनी पर होता है, तो इसका मतलब होता है ऑटो चालू।
2 MIC-/+ बटन दबाकर MIC वॉल्यूम कम या बढ़ाया जाता है।
2 एक साथ ¥MIC- ¥ और ¥MIC+ ¥ बटन दबाने से स्विचर HDMI/HDBT आउटपुट रिज़ॉल्यूशन 720P/60 पर रीसेट हो जाएगा।
एक ही समय में VOL- और VOL+ बटन दबाकर फ्रंट पैनल को लॉक/अनलॉक किया जाएगा, जब फ्रंट पैनल लॉक होता है तो ये दो बटन एलईडी चमकेंगे।

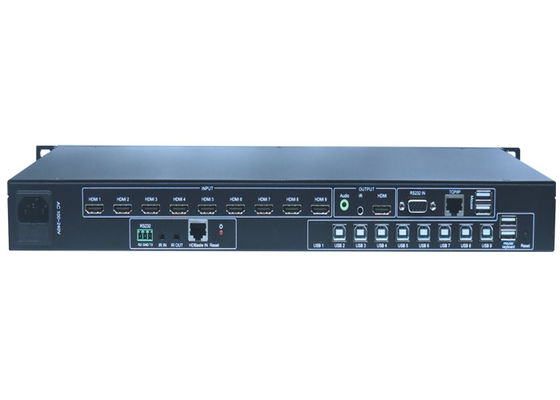

1.2रियर पैनल
❶
नियंत्रण बंदरगाह:
लैनःयह पोर्ट वेब जीयूआई नियंत्रण के लिए लिंक है; एक आरजे45 समाप्त केबल के साथ एक सक्रिय ईथरनेट लिंक से कनेक्ट करें।
RS-232:सीरियल कंट्रोल पोर्ट, 3P कैप्टिव स्क्रू कनेक्टर, एचडीबीटी रिसीवर से जुड़े स्विचर या अन्य डिवाइस को नियंत्रित करने के लिए एक नियंत्रण उपकरण (जैसे कंप्यूटर) से जुड़ता है।
IR IN:आईआर रिसीवर केबल (कैरियर वेव के साथ) से कनेक्ट होता है, अन्य इनपुट/आउटपुट डिवाइस के आईआर रिमोट या रिमोट कंट्रोलर द्वारा भेजे गए आईआर सिग्नल प्राप्त करने के लिए।
आईआर आउट:स्थानीय स्रोत उपकरण या स्विचर को नियंत्रित करने के लिए उपयोग किए जाने वाले आईआर एमिटर केबल से जुड़ता है।
संपर्क करें:यह इनपुट नियंत्रण प्रत्यक्ष स्रोत इनपुट चयन के लिए आरक्षित।पैनल पर) व्यक्तिगत स्रोत चयन के लिए निम्नलिखित पिन संख्या के साथ।
|
पिन संख्या |
स्रोत |
|
पिन 1 |
एचडीएमआई1 |
|
पिन 2 |
एचडीएमआई2 |
|
पिन 3 |
एचडीएमआई3 |
|
पिन 4 |
पोर्ट प्रदर्शित करें |
|
पिन 5 |
VGA/YPbPr/CVBS |
❷
ऑडियो पोर्टः
बाहरःऑडियो चयनित वीडियो स्रोत के अनुरूप इनपुट ऑडियो से आता है और एमआईसी ऑडियो के साथ मिश्रित होता है। ऑडियो स्रोत प्रसारण के लिए एम्पलीफायर से जुड़ता है।
EXT1/EXT2/EXT3/EXT4/EXT5:OSD/WebGUI पर बाहरी एनालॉग ऑडियो का चयन करें और ऑडियो को HDMI1/2/3/DP/VGA वीडियो स्रोत में सम्मिलित करें फिर प्रदर्शन और एनालॉग ऑडियो आउटपुट पोर्ट पर आउटपुट करें.VGA स्रोत डिफ़ॉल्ट ऑडियो इनपुट के रूप में EXT5 का चयन करें.
MIC IN:ऑडियो स्रोत आउटपुट के लिए माइक्रोफ़ोन को प्लग करें.
48 वी/एमआईसी/लाइन:
❸48V फैंटम पावर मोड (फैंटम कंडेनसर माइक्रोफोन से जुड़ा हुआ है),एमआईसी मोड (गतिशील माइक्रोफोन और इलेक्ट्रेट्स कंडेनसर माइक्रोफोन से जुड़ता है) और लाइन मोड (वायरलेस माइक्रोफोन या लाइन ऑडियो इनपुट से जुड़ता है).
आउटपुट पोर्ट
एचडीबीटी आउट:वीडियो और/या ऑडियो आउटपुट के लिए संगत रिसीवर के साथ कनेक्ट करता है. 24V POC फ़ंक्शन का समर्थन करता है.
❹एचडीएमआई आउटवीडियो और/या ऑडियो आउटपुट के लिए एक एचडीएमआई डिस्प्ले या एवी रिसीवर से कनेक्ट करें।
इनपुट पोर्ट
इन वीडियो इनपुट पोर्ट में 3 एचडीएमआई इनपुट, 1 डिस्प्ले पोर्ट इनपुट और 1 वीजीए इनपुट शामिल हैं। वीजीए पोर्ट वीजीए, वाईपीबीपीआर और सीवीबीएस प्रारूप का समर्थन करता है। फैक्टरी डिफ़ॉल्ट वीजीए प्रारूप है।
❺यूएसबी पोर्ट
यूएसबी पोर्ट यूएसबी फ्लैश डिस्क या अन्य स्टोरेज से जुड़ता है जिसमें सिस्टम फर्मवेयर को अपडेट करने के लिए सॉफ्टवेयर अपडेट फ़ाइल होती है.
❻शक्तिः
यूनिट में 24 वी डीसी पावर सप्लाई को प्लग करें और एडेप्टर को एसी आउटलेट से कनेक्ट करें।
6कनेक्शन आरेख
एचडीएमआई स्रोत उपकरणों (जैसे ब्लू-रे डीवीडी) को एचडीएमआई केबल के साथ स्विचर के एचडीएमआई इनपुट पोर्ट से कनेक्ट करें। वीजीए केबल के साथ स्विचर के वीजीए इनपुट पोर्ट से वीजीए स्रोत डिवाइस (जैसे पीसी/नोटबुक) कनेक्ट करें।
HDMI डिस्प्ले डिवाइस को HDMI केबल से स्विचर के HDMI आउटपुट पोर्ट से कनेक्ट करें।
यूटीपी केबल को एचडीबीटी रिसीवर से कनेक्ट करें।
स्पीकर, हेडफोन या विशेष एम्पलीफायर को स्विचर के ऑडियो आउटपुट पोर्ट से कनेक्ट करें।
स्विचर के RS-232 पोर्ट से नियंत्रण यंत्र (जैसे पीसी) को कनेक्ट करें।
DC24V पावर एडाप्टर को पावर पोर्ट से कनेक्ट करें और पावर ऑन करें।
