उत्पाद विवरण:
|
| इनपुट पोर्ट: | 16 × एचडीएमआई (महिला प्रकार), 1x आरएस232 | आउटपुट पोर्ट: | 1 × एचडीएमआई (महिला प्रकार), |
|---|---|---|---|
| ऑडियो आउटपुट: | PCM2, 5.1, 7.1CH, डॉल्बी 5.1, DTS5.1 | इनपुट संकल्प: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 1024x7 |
| आउटपुट संकल्प: | 1080p,1080i,720p,1024x768,1360x768 | ईएसडी सुरक्षा: | ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| बिजली की आपूर्ति: | 12 वी / 5 ए डीसी (यूएस / ईयू मानक, सीई / एफसीसी / उल प्रमाणित) | आयाम: | 440 मिमी (डब्ल्यू) × 200 मिमी (डी) × 45 मिमी (एच) |
| परिचालन तापमान: | 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट | भंडारण तापमान: | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| प्रमुखता देना: | 16x1 एचडीएमआई मल्टीव्यूअर,आरएस232 एचडीएमआई मल्टीवीयर,16x1 क्वाड स्क्रीन मल्टीवीयर |
||
क्वाड आरएस232 16x1 एचडीएमआई मल्टीव्यूअर सीमलेस स्विचर ईएसडी प्रोटेक्शन
निर्बाध स्विचर के साथ 16x1 एचडीएमआई मल्टी-व्यूअर
1 परिचय
यह उत्पाद एक उच्च प्रदर्शन 16 बाय 1 मल्टी-व्यूअर विट सीमलेस स्विचर है।यह एक स्क्रीन पर सोलह हाई डेफिनिशन इनपुट सोर्स डिस्प्ले को सपोर्ट करता है।एक स्विचर के रूप में, यह सोलह एचडी इनपुट को निर्बाध रूप से स्वतंत्र रूप से स्विच कर सकता है।
2. विशेषताएं
①1×16×1 एचडीएमआई मल्टी-व्यूअर
② 1× उपयोगकर्ता मैनुअल
③1× RS-232 केबल
④2× बढ़ते कान
16 x डीवीआई से एचडीएमआई केबल
3. निर्बाध स्विचर के साथ 16x1 एचडीएमआई मल्टी-व्यूअर के लिए चित्र।
4. निर्दिष्टीकरण
| तकनीकी | |
| वीडियो बैंडविड्थ | 2.25 जीबीपीएस |
| इनपुट पोर्ट | 16 × एचडीएमआई (महिला प्रकार), 1x आरएस232 |
| आउटपुट पोर्ट | 1 × एचडीएमआई (महिला प्रकार), |
| ऑडियो आउटपुट | PCM2, 5.1, 7.1CH, डॉल्बी 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| इनपुट संकल्प | 1080i50/60 हर्ट्ज, 1080p 24/30/50/60 हर्ट्ज, 800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| आउटपुट संकल्प | 1080p,1080i,720p,1024x768,1360x768 |
| ईएसडी सुरक्षा | ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| बिजली की आपूर्ति | 12 वी / 5 ए डीसी (यूएस / ईयू मानक, सीई / एफसीसी / उल प्रमाणित) |
| आयाम | 440 मिमी (डब्ल्यू) × 200 मिमी (डी) × 45 मिमी (एच) |
| वज़न | 1800 ग्राम |
| चेसिस सामग्री | धातु |
| सिल्कस्क्रीन रंग | काला |
| परिचालन तापमान | 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट |
| भंडारण तापमान | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| सापेक्षिक आर्द्रता | 20 ~ 90% आरएच (गैर संघनक) |
| बिजली की खपत | 24W |

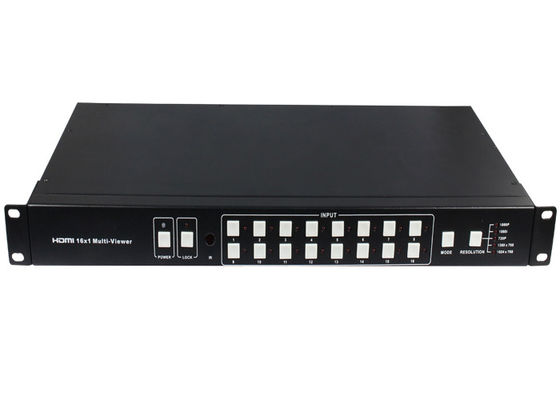

5. ऑपरेशन नियंत्रण और कार्य
| संख्या | नाम | समारोह विवरण | ||||
| 1 | शक्ति | डिवाइस को चालू/बंद करने के लिए इस बटन को दबाएं।NS | ||||
| बिजली चालू होने पर एलईडी हरे रंग को रोशन करेगी, | ||||||
| लाल जब यह 'स्टैंडबाय' मोड में होता है। | ||||||
| 2 | पैनल के सभी बटनों को लॉक करने के लिए इस बटन को दबाएं, | |||||
| लॉक | अनलॉक करने के लिए फिर से दबाएं।लाल एलईडी रोशन करेगी | |||||
| जब बटन लॉक होता है।इसके विपरीत, अंधेरा हो जाओ | ||||||
| जब अनलॉक। | ||||||
| 3 | आईआर रिसीवर विंडो | रिमोट कंट्रोलर से IR प्राप्त करें। | ||||
| 4 | एचडीएमआई इनपुट चयन | 1 से 16 तक इनपुट चुनने के लिए दबाएं। | ||||
| बटन क्षेत्र | ||||||
| 5 | तरीका | प्रदर्शन मोड का चयन करने के लिए बटन दबाएं। | ||||
| 6 | संकल्प | आउटपुट रिज़ॉल्यूशन का चयन करने के लिए बटन दबाएं। | ||||
| ना। | संकल्प | |||||
| 1 | 1080P, मुख्य छवि ऑडियो | |||||
| 2 | 1080I, मुख्य छवि ऑडियो | |||||
| 3 | 720P, मुख्य छवि ऑडियो | |||||
| 4 | 1360x768, मुख्य छवि ऑडियो | |||||
| 5 | 1024x768, मुख्य छवि ऑडियो | |||||

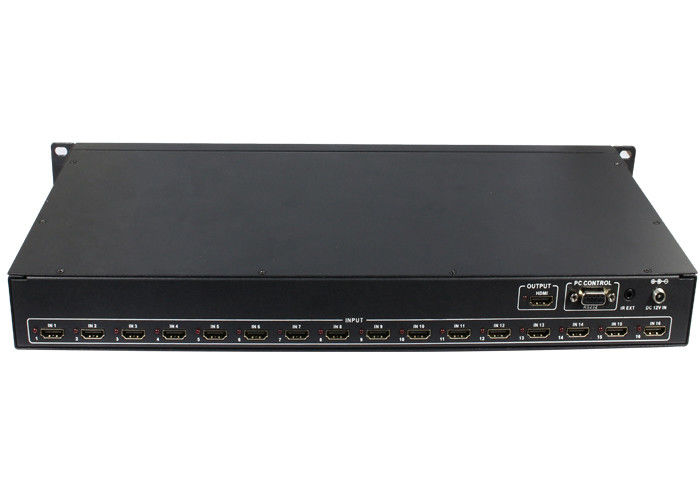

5.2 रियर पैनल
4/8
6. डिस्प्ले मोड का विस्तृत विवरण
16x1 मल्टी-व्यूअर में 4 डिस्प्ले मोड हैं।
मोड1:16x1 बहु-दर्शक सोलह एचडी इनपुट को अलग प्रदर्शित करेगा, और अब यह एक सहज स्विचर है।
इनपुट
MODE1-16 × 1 निर्बाध स्विचर
मोड 2: 16x1 बहु-दर्शक चार एचडी इनपुट को एक ही आकार में विभाजित करता है और एक स्क्रीन पर प्रदर्शित करता है।और अब इनपुट बटन को फ्रंट पैनल या आईआर रिमोट पर स्विच करें, एचडीएमआई आउटपुट ऑडियो चयनित इनपुट स्रोत के अनुरूप होगा।
IN9 IN13
MODE2-4×1 मल्टी-व्यूअर
5/8
मोड3: 16x1 बहु-दर्शक नौ एचडी इनपुट को एक ही आकार में विभाजित करता है और एक स्क्रीन पर प्रदर्शित करता है।और अब इनपुट बटन को फ्रंट पैनल या आईआर रिमोट पर स्विच करें, एचडीएमआई आउटपुट ऑडियो चयनित इनपुट स्रोत के अनुरूप होगा।
MODE3-9×1 मल्टी-व्यूअर
मोड4: 16x1 बहु-दर्शक सोलह एचडी इनपुट को एक ही आकार में विभाजित करता है और एक स्क्रीन पर प्रदर्शित करता है।और अब इनपुट बटन को फ्रंट पैनल या आईआर रिमोट पर स्विच करें, एचडीएमआई आउटपुट ऑडियो चयनित इनपुट स्रोत के अनुरूप होगा।
MODE4-16×1 मल्टी-व्यूअर
