उत्पाद विवरण:
|
| रंग की गहराई: | 8 बिट | रंगीन स्थान: | आरजीबी, वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2 |
|---|---|---|---|
| वीडियो संकल्प: | 3840x2160@30Hz,1920x1080@50/60Hz, | ईएसडी सुरक्षा: | मानव-शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| परिचालन तापमान: | 0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट | भंडारण तापमान: | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| प्रमुखता देना: | 60 हर्ट्ज क्वाड एचडीएमआई मल्टीवीयर,4x1 क्वाड एचडीएमआई मल्टीवीयर,सीमलेस स्विचर फंक्शन एचडीएमआई मल्टीवीयर |
||
एचडीएमआई सीमलेस स्विचर फंक्शन के साथ फुल 1080पी और 3डी 4के@60 हर्ट्ज 4x1 क्वाड एचडीएमआई मल्टीव्यूअर 4के
1 परिचय:
एचडीएमआई 4x1 क्वाड मल्टी-व्यूअर चार एचडी स्क्रीन सेगमेंटेशन और निर्बाध स्विचिंग आउटपुट स्विच के साथ एक उच्च प्रदर्शन है।
यह एक ही स्क्रीन पर 4HD डिजिटल वीडियो सिग्नल प्रदर्शित कर सकता है, और इसमें विभिन्न प्रकार के वीडियो सेगमेंटेशन, सहज स्विचिंग
4 एचडी इनपुट सिग्नल सिंक्रोनस।स्विच के नियंत्रण के तरीके लचीले हैं, इसे बटन और IR नियंत्रण के माध्यम से स्विच किया जा सकता है।
यह एक बहुत ही व्यावहारिक और स्थिर स्विच और स्थापित करने में आसान है, इसका उपयोग प्रमुख परियोजनाओं, मीटिंग हॉल और अन्य स्थानों में किया जा सकता है।
2. विशेषताएं:
***संगत HDMI 1.3a, HDCP 1.2, इनपुट संगत DVI 1.0 संस्करण;
***समर्थन आईआर नियंत्रण;
***समर्थन 4 एचडीएमआई इनपुट, 1 एचडीएमआई आउटपुट;
***समर्थन 4 चैनल एचडीएमआई सिग्नल स्क्रीन विभाजन;
***समर्थन 4 चैनल एचडीएमआई सिग्नल सहज स्विचिंग;
***1080P/60Hz तक के उच्चतम रिज़ॉल्यूशन का समर्थन करें;
***समर्थन संकल्प: 1080 पी, 720 पी, 1080i, 1024 * 768, 1360 * 768 और इसी तरह;
***समर्थन ऑडियो आउटपुट स्वरूप: PCM2.0;
***समर्थन मानक 26AWG केबल, 15m/49ft तक इनपुट, 15m/49ft तक आउटपुट;
***डीसी 12 वी / 2 एक पावर एडाप्टर;
***एचडीएमआई सीमलेस स्विचर फंक्शन के साथ फुल 1080पी और 3डी 4के@60 हर्ट्ज 4x1 क्वाड एचडीएमआई मल्टीव्यूअर 4के;
3. विशेष विवरण
| तकनीकी | |
| एचडीएमआई अनुपालन | एचडीएमआई 1.4b |
| एचडीसीपी अनुपालन | एचडीसीपी 1.4 |
| वीडियो बैंडविड्थ | 10.2 जीबीपीएस |
| वीडियो संकल्प | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| रंग की गहराई | 8 बिट |
| रंगीन स्थान | आरजीबी, वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2 |
| एनालॉग ऑडियो प्रारूप | एलपीसीएम 2.0 44.1 किलोहर्ट्ज़ 48 किलोहर्ट्ज़ |
| ईएसडी सुरक्षा |
मानव-शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| सम्बन्ध | |
| इनपुट पोर्ट |
4x एचडीएमआई टाइप ए [19-पिन महिला] 1x सेविसर [माइक्रो यूएसबी, अपडेट पोर्ट] |
| आउटपुट पोर्ट |
1x एचडीएमआई टाइप ए [19-पिन महिला] 1x वीजीए [वीजीए-डी] 1x ऑडियो [3.5 मिमी स्टीरियो मिनी-जैक] |
| यांत्रिक | |
| आवास | धातु संलग्नक |
| रंग | काला |
| आयाम | 185 मिमी (डब्ल्यू) × 128 मिमी (डी) × 20 मिमी (एच) |
| वज़न | 595g |
| बिजली की आपूर्ति |
इनपुट: AC100 ~ 240V 50/60 हर्ट्ज, आउटपुट: DC12V / 1A (यूएस/ईयू मानक, सीई/एफसीसी/उल प्रमाणित) |
| बिजली की खपत | 7.68W (अधिकतम) |
|
ऑपरेटिंग तापमान |
0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट |
| भंडारण तापमान | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| सापेक्षिक आर्द्रता | 20 ~ 90% आरएच (गैर संघनक) |
| प्रोडक्ट का नाम | एचडीएमआई सीमलेस स्विचर फंक्शन के साथ फुल 1080पी और 3डी 4के@60 हर्ट्ज 4x1 क्वाड एचडीएमआई मल्टीव्यूअर 4के |
4.संचालन नियंत्रण और कार्य एचडीएमआई के साथ पूर्ण 1080पी और 3डी 4के@60 हर्ट्ज 4x1 क्वाड एचडीएमआई मल्टीव्यूअर 4के
निर्बाध स्विचर समारोह

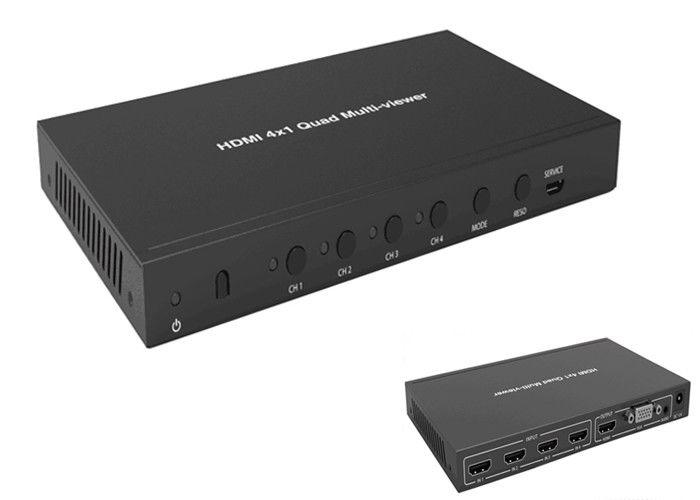

4.1 फ्रंट पैनल
| संख्या | नाम | समारोह विवरण |
| 1 | सत्ता का नेतृत्व किया |
यूनिट के होने पर एलईडी हरे रंग की रोशनी देगी काम कर रहा है, लाल जब इकाई स्टैंडबाय मोड में है। |
| 2 | आईआर | आईआर रिसीवर विंडो।यह इस डिवाइस के रिमोट कंट्रोल सिग्नल को ही स्वीकार करता है। |
| 3 | CH1/CH2/CH3/CH4 बटन | इनपुट चैनल बटन का चयन करता है (कृपया "6. प्रदर्शन मोड" विवरण विवरण देखें)। |
| 4 | मोड बटन | चक्रीय चयन प्रदर्शन मोड आउटपुट के लिए इस बटन को दबाएं (कृपया "6. प्रदर्शन मोड" विवरण विवरण देखें)।इस बटन को 5s तक दबाएं, आउटपुट स्क्रीन फुल स्क्रीन और समान अनुपात डिस्प्ले है। |
| 5 | रेसो | सायक्लिंग विभिन्न आउटपुट रिज़ॉल्यूशन का चयन करें।विंडो डिस्प्ले फ्रेम को खोलने या बंद करने के लिए इस बटन को 5s तक दबाएं। |
| 6 | सर्विस पोर्ट | फर्मवेयर अपडेट का इस्तेमाल किया।(केवल निर्माण उपयोग।) |

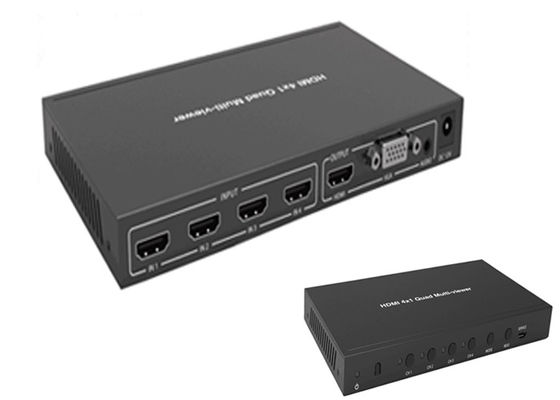

4.2 रियर पैनल
| संख्या | नाम | समारोह विवरण |
| 1 | एचडीएमआई इनपुट |
DVD जैसे HDMI स्रोत डिवाइस से कनेक्ट करें प्लेयर या PS4. |
| 2 | एचडीएमआई आउटपुट |
एचडीएमआई डिस्प्ले डिवाइस जैसे टीवी या . से कनेक्ट करें एचडीएमआई केबल के साथ प्रोजेक्टर। |
| 3 | वीजीए आउटपुट | वीजीए आउटपुट पोर्ट, यह पोर्ट आउटपुट सिग्नल एचडीएमआई आउटपुट पोर्ट के समान है। |
| 4 | ध्वनि - उत्पादन |
एनालॉग ऑडियो आउटपुट पोर्ट।(नोट: यदि एचडीएमआई आउटपुट मोड 1 है, तो ऑडियो आउटपुट वीडियो सामग्री का अनुसरण करता है। यदि एचडीएमआई आउटपुट मोड 2/3/4/5 है, तो ऑडियो आउटपुट का चयन करने या उपयोग करने के लिए CH1/CH2/CH3/CH4 को 5s तक दबाएं। चक्रीय चयन ऑडियो आउटपुट के लिए रिमोट कंट्रोल। डिफ़ॉल्ट स्थिति CH1 स्क्रीन है ध्वनि - उत्पादन।) |
| 5 | डीसी 12वी | यूनिट में 12V/1A DC पॉवर सप्लाई प्लग करें और एडॉप्टर को AC आउटलेट से कनेक्ट करें। |
एचडीएमआई सीमलेस स्विचर फंक्शन के साथ फुल 1080पी और 3डी 4के@60 हर्ट्ज 4x1 क्वाड एचडीएमआई मल्टीव्यूअर 4के
