उत्पाद विवरण:
|
| एचडीएमआई अनुपालन: | एचडीएमआई 1.4b | एचडीसीपी अनुपालन: | एचडीसीपी 1.4 |
|---|---|---|---|
| वीडियो बैंडविड्थ: | 10.2 जीबीपीएस | एनालॉग ऑडियो प्रारूप: | एलपीसीएम 2.0 44.1 किलोहर्ट्ज़ 48 किलोहर्ट्ज़ |
| इनपुट पोर्ट: | 4x एचडीएमआई टाइप ए [19-पिन महिला] 1x सेविसर [माइक्रो यूएसबी, अपडेट पोर्ट] | आउटपुट पोर्ट: | 1x एचडीएमआई टाइप ए [19-पिन महिला] 1x वीजीए [वीजीए-डी] 1x ऑडियो [3.5 मिमी स्टीरियो मिनी-जैक] |
| प्रमुखता देना: | 4 इनपुट एचडीएमआई 4K क्वाड मल्टीवीयर,एफसीसी 4 के क्वाड मल्टीवीयर,1XVGA आउटपुट एचडीएमआई मल्टीवीयर |
||
1 x HDMI आउटपुट और 1 x VGA आउटपुट के साथ 4 इनपुट hdmi क्वाड 4K मल्टीव्यूअर
1 परिचय:
इंटरफ़ेस प्रकार: एचडीएमआई;
मात्रा: 1 सेट;
फाड़नेवाला रंग: ग्रे;
आयाम: लगभग।189*90*25mm / 6.7x3.2x0.9in;
2. पैकेज में शामिल:
1 एक्स1 x HDMI आउटपुट और 1 x VGA आउटपुट के साथ 4 इनपुट hdmi क्वाड 4K मल्टीव्यूअर;
1 एक्स रिमोट कंट्रोल;
1 एक्स डीसी पावर एडाप्टर;
1 एक्स उपयोगकर्ता मैनुअल;
3. विशेष विवरण
| तकनीकी | |
| एचडीएमआई अनुपालन | एचडीएमआई 1.4b |
| एचडीसीपी अनुपालन | एचडीसीपी 1.4 |
| वीडियो बैंडविड्थ | 10.2 जीबीपीएस |
| वीडियो संकल्प | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| रंग की गहराई | 8 बिट |
| रंगीन स्थान | आरजीबी, वाईसीबीसीआर 4:4:4, वाईसीबीसीआर 4:2:2 |
| एनालॉग ऑडियो प्रारूप | एलपीसीएम 2.0 44.1 किलोहर्ट्ज़ 48 किलोहर्ट्ज़ |
| ईएसडी सुरक्षा |
मानव-शरीर मॉडल: ± 8kV (एयर-गैप डिस्चार्ज), ± 4kV (संपर्क डिस्चार्ज) |
| सम्बन्ध | |

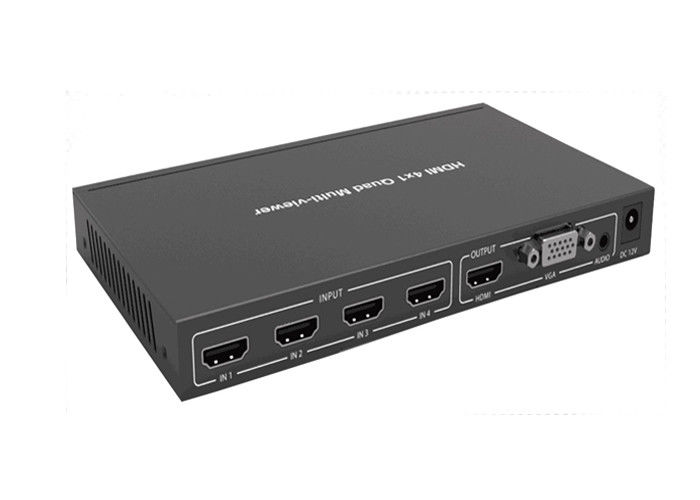

| इनपुट पोर्ट |
4x एचडीएमआई टाइप ए [19-पिन महिला] 1x सेविसर [माइक्रो यूएसबी, अपडेट पोर्ट] |
| आउटपुट पोर्ट |
1x एचडीएमआई टाइप ए [19-पिन महिला] 1x वीजीए [वीजीए-डी] 1x ऑडियो [3.5 मिमी स्टीरियो मिनी-जैक] |
| यांत्रिक | |
| आवास | धातु संलग्नक |
| रंग | काला |
| आयाम | 185 मिमी (डब्ल्यू) × 128 मिमी (डी) × 20 मिमी (एच) |
| वज़न | 595g |
| बिजली की आपूर्ति |
इनपुट: AC100 ~ 240V 50/60 हर्ट्ज, आउटपुट: DC12V / 1A (यूएस/ईयू मानक, सीई/एफसीसी/उल प्रमाणित) |
| बिजली की खपत | 7.68W (अधिकतम) |
|
ऑपरेटिंग तापमान |
0 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस / 32 डिग्री फारेनहाइट ~ 104 डिग्री फारेनहाइट |
| भंडारण तापमान | -20 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस / -4 डिग्री फारेनहाइट ~ 140 डिग्री फारेनहाइट |
| सापेक्षिक आर्द्रता | 20 ~ 90% आरएच (गैर संघनक) |
| प्रोडक्ट का नाम | 1 x HDMI आउटपुट और 1 x VGA आउटपुट के साथ 4 इनपुट hdmi क्वाड 4K मल्टीव्यूअर |
4. प्रदर्शन मोड
क्वाड मल्टी-व्यूअर में 5 डिस्प्ले मोड हैं।कृपया नीचे विवरण विवरण देखें।

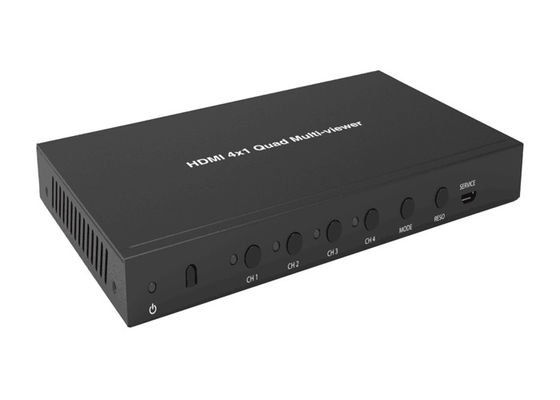

मोड 1:क्वाड मल्टी-व्यूअर अलग से चार एचडीएमआई इनपुट प्रदर्शित करेगा।CH1/CH2/CH3/CH4 बटन ऑन-पैनल दबाएं या IR रिमोट कंट्रोल का उपयोग करके इनपुट स्रोत का चयन करने के लिए स्रोत 1/2/3/4 बटन, संबंधित ऑन-पैनल लाइट चालू है।
मोड 2:क्वाड मल्टी-व्यूअर चार एचडी इनपुट को समान आकार और स्क्रीन पर डिस्प्ले के साथ विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।CH1 विंडो में, आप CH1 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 1 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।CH2 विंडो में, आप CH2 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 2 बटन को चक्रीय चयन के लिए चार इनपुट स्रोत...आदि।
बाकी इसी तरह से किया जा सकता है।
मोड 3:क्वाड मल्टी-व्यूअर एक स्क्रीन पर चार एचडी इनपुट और डिस्प्ले को विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।ऑपरेशन विधि मोड 2 के समान है।
मोड 4:क्वाड मल्टी-व्यूअर दो एचडी इनपुट को एक ही आकार और स्क्रीन पर डिस्प्ले के साथ विभाजित करता है।ऑन-पैनल CH1/CH2 लाइट चालू है।CH1 विंडो में, आप CH1 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 1 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।CH2 विंडो पर, आप CH2 बटन ऑन-पैनल दबा सकते हैं या IR रिमोट कंट्रोल का उपयोग करके स्रोत 2 बटन को चक्रीय चयन चार इनपुट स्रोत के लिए दबा सकते हैं।
मोड 5:क्वाड मल्टी-व्यूअर एक स्क्रीन पर चार एचडी इनपुट और डिस्प्ले को विभाजित करता है।ऑन-पैनल चार लाइटें चालू हैं।ऑपरेशन विधि मोड 2 के समान है।
7.रिमोट कंट्रोल
: स्टैंडबाय मोड सेट करने के लिए इस बटन को दबाएं, यूनिट को चालू करने के लिए इस बटन को फिर से दबाएं।
: डिस्प्ले विंडो फ्रेम को खोलने या बंद करने के लिए इस बटन को दबाएं।
आरईएस।: चक्रीय चयन आउटपुट रिज़ॉल्यूशन के लिए इस बटन को दबाएं।
तरीका:
: करने के लिए इन बटनों को दबाएं
आउटपुट डिस्प्ले मोड का चयन करना।
स्रोत:
1/2/3/4: इनपुट स्रोत का चयन करने के लिए इन बटनों को दबाएं।
:इस बटन को चक्रीय चयन इनपुट स्रोत पर दबाएं (इस बटन का उपयोग केवल मोड 1 पर किया जा सकता है)।
ऑडियो:
:इस बटन को चक्रीय चयन इनपुट स्रोत पर दबाएं (इस बटन का उपयोग केवल मोड 1 पर किया जा सकता है)।
ऑडियो:
: म्यूट बटन।
:चक्रीय चयन ऑडियो आउटपुट के लिए इस बटन को दबाएं।
1 x HDMI आउटपुट और 1 x VGA आउटपुट के साथ 4 इनपुट hdmi क्वाड 4K मल्टीव्यूअर
