उत्पाद विवरण:
|
| ईथरनेट पोर्ट नियंत्रण: | सहायता | यूएसबी पोर्ट नियंत्रण: | सहायता |
|---|---|---|---|
| RS422 पोर्ट नियंत्रण: | सहायता | कोई भी स्क्रीन मल्टी-व्यूअर मोड: | सिंगल स्क्रीन, 4 स्क्रीन, 6 स्क्रीन, 8 स्क्रीन, 9 स्क्रीन, 10 स्क्रीन, 16 स्क्रीन |
| बिजली की आपूर्ति: | एसी 100-240 वी | एंबेडेड ऑडियो आउटपुट: | सहायता |
| प्रमुखता देना: | 4-चैनल 3जी-एसडीआई मल्टीव्यूवर,3जी-एसडीआई इनपुट मल्टीव्यूअर,SDI आउटपुट के साथ HDMI मल्टीव्यूअर |
||
उत्पाद का परिचय

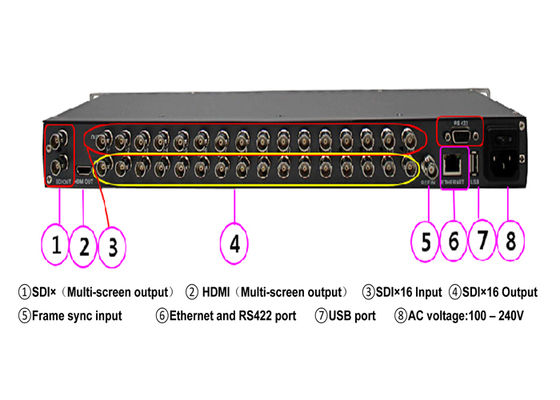

Winlink SDI 4-Screen WL-MVP9104 एक पेशेवर-ग्रेड मल्टी-पिक्चर मल्टी-व्यूअर है,
जो 4-CH SDI इनपुट, 4-CH SDI लूप आउटपुट, 2-CH SDI मल्टी-स्क्रीन आउटपुट का समर्थन करता है और

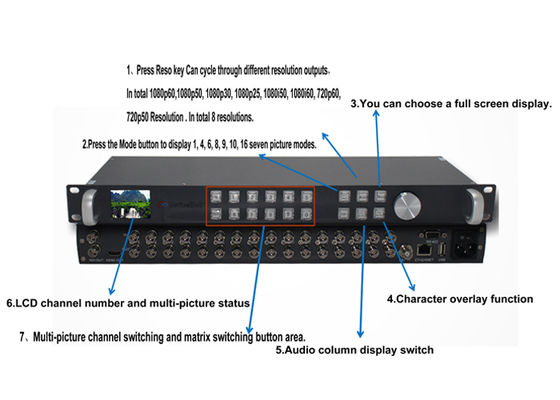

1-सीएच एचडीएमआई मल्टी-स्क्रीन आउटपुट। डिवाइस कीबोर्ड के माध्यम से कॉन्फ़िगर किया जाता है, और समर्थन करता है
सिंगल-स्क्रीन फुल-स्क्रीन, पीआईपी, पीओपी और चार-स्क्रीन विभाजन।
यह उपकरण दूरस्थ नेटवर्क उन्नयन और पीसी सॉफ्टवेयर नियंत्रण का समर्थन करता है।
विनिर्देशः
| नाम | WL-MVP9104 एसडीआई 4-स्क्रीन मल्टी-व्यूउ | |
|
एसडीआई इनपुट |
इनपुट सिग्नल | एसडीआई एचडी सीरियल डिजिटल वीडियो सिग्नल |
| दर | 143 एमबीपीएस~2.97 जीबीपीएस | |
| कनेक्टर | बीएनसी आईईसी 169-8 के अनुरूप है | |
| प्रतिबिंब हानि | >15dB 5MHz~3GHz | |
| सिग्नल आयाम | 800mV±10% | |
| प्रतिबाधा | 75Ω | |
|
शेष राशि |
100 मीटर बेलडेन 1694AHD | |
| 200 मीटर बेलडेन 8281AHD | ||
|
एसडीआई आउटपुट |
आउटपुट सिग्नल | HD-SDI HD सीरियल डिजिटल वीडियो सिग्नल |
| कनेक्टर | बीएनसी आईईसी 169-8 के अनुरूप है | |
| प्रतिबिंब हानि | >15dB 5MHz~3GHz | |
| सिग्नल आयाम | 800mV±10% | |
| प्रतिबाधा | 75Ω | |
| ऊपर/नीचे का समय | 0.6ns±100ps | |
| डीसी ऑफसेट | 0V±0.5V | |
| घड़ी वसूली | ऑटो आउटपुट वैकल्पिक | |
| ओवरशूट | < 5% | |
| झिट्टर | <0.2Ul | |
|
एचडीएमआई आउटपुट |
आउटपुट सिग्नल | मानक एचडीएमआई संकेत |
| दर | 270 एमबीपीएस~2.97 जीबीपीएस | |
| सिग्नल आयाम | 800mV±10% ((100R) | |
| प्रतिबाधा | 100Ω | |
|
ऑडियो |
इनपुट | एक्सएलआर संतुलित ऑडियो तोप इनपुट/1 चैनल एनालॉग ऑडियो इनपुट का 1 सेट |
| आउटपुट | 1 चैनल एनालॉग ऑडियो आउटपुट | |
| प्रतिक्रिया की आवृत्ति | 550-3.6KHz, < +/-3dB | |
| टीएचडी | < 3% | |
| S/N | > 50dB | |
|
नियंत्रण पैरामीटर |
स्थानीय नियंत्रण | बटन (फ्रंट पैनल) |
| सीरियल नियंत्रण | RS232 | |
| कनेक्शन पोर्ट | आरजे45 मानक नेटवर्क इंटरफ़ेस (यूडीपी/एचटीटीपी) | |
| नियंत्रण सॉफ्टवेयर | विंडोज (अनुकूलन योग्य आईओएस/एंड्रॉयड) | |
|
वैकल्पिक घटक |
केंद्रीय नियंत्रण कीबोर्ड | |
|
सामान्य मापदंड |
विद्युत आपूर्ति | 100-240V/AC 50/60Hz |
| शक्ति रेटिंग | 25W-150W, मेजबान प्रकार के अनुसार | |
| आकार | आधा 1U (मानक बिजली की आपूर्ति) | |
| नियंत्रण कक्ष | हाँ | |
| वजन | 2.1 किलो | |
|
परिचालन तापमान |
0°C~50°C बिना संघनक के | |
| भंडारण तापमान | -20°C~75°C | |
| कार्यशील आर्द्रता | २०% से ७०% आरएच | |
| भंडारण आर्द्रता | 0%~90% आरएच, कोई संघनक नहीं |

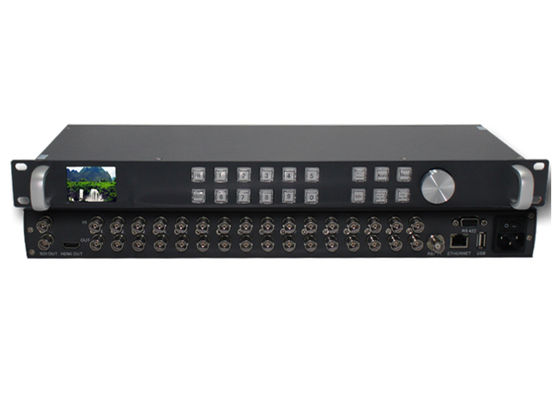

WL-MVP9104 4-च 3G-SDI इनपुट 1-च 3G-SDI आउटपुट मल्टी-व्यूअर
